制冷是通過人工手段主動移除熱量，使物體或空間溫度低于自然環境溫度的技術過程。其本質是能量的定向轉移，核心目標在于建立并維持特定的低溫環境。



制冷技術廣泛應用于工農業生產以及人類生活的方方面面，像食品加工保鮮、舒適性空調、超導技術、航天航空等眾多領域，都有它的身影。

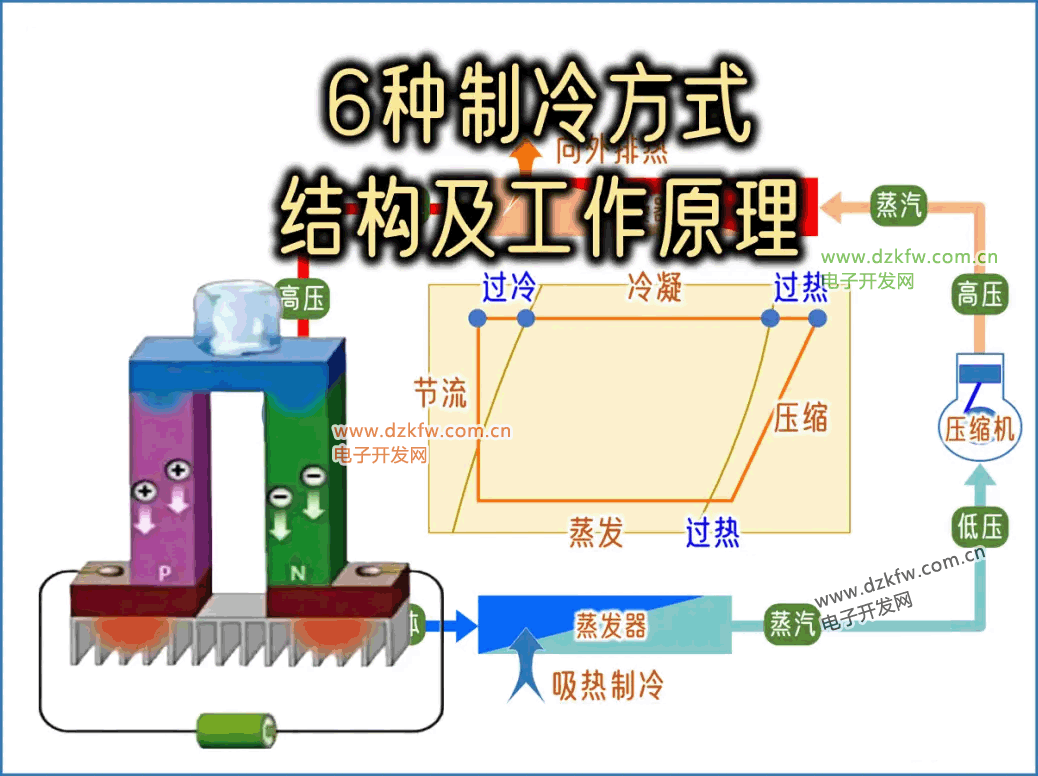

常見的6種制冷技術，分別為蒸汽壓縮式制冷、吸收式制冷、吸附式制冷、蒸汽噴射式制冷、熱電制冷以及磁制冷。

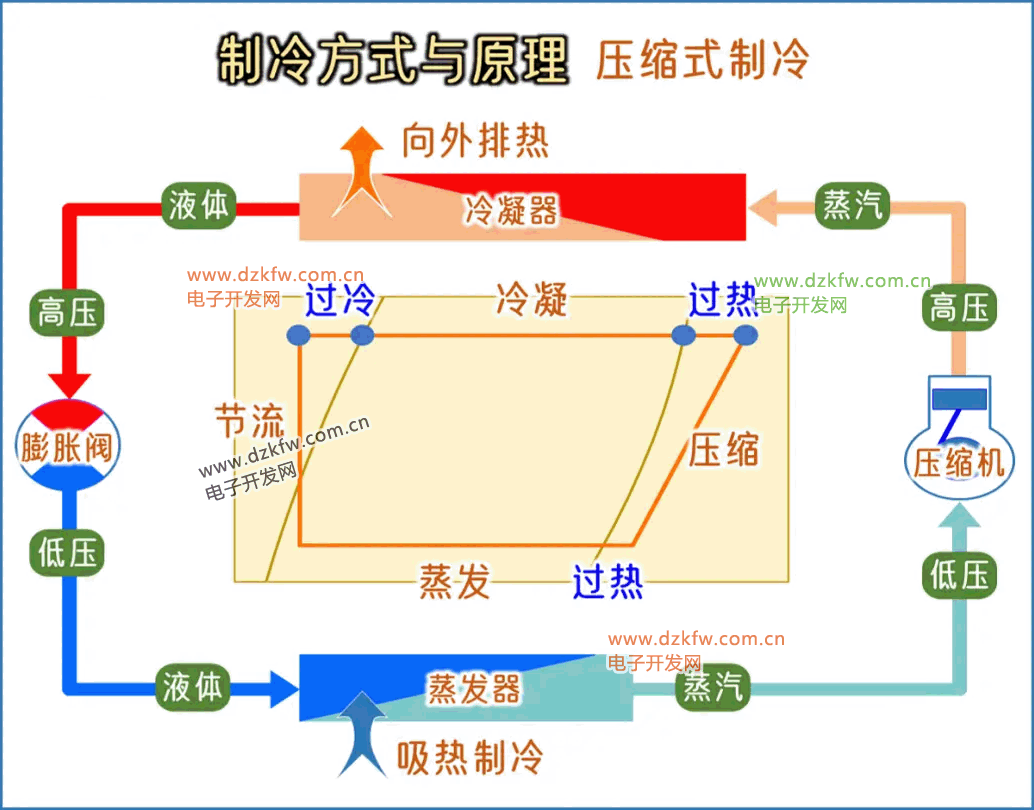

一、蒸汽壓縮式制冷

蒸汽壓縮式制冷是當前應用最廣泛的一種制冷方式，它利用制冷劑在蒸發器內吸熱蒸發、在冷凝器內放熱冷凝的相變過程進行制冷。

壓縮式制冷主要由壓縮機、冷凝器、節流裝置和蒸發器四大部件構成。制冷循環時，制冷劑歷經壓縮升壓（驅動循環）、放熱冷凝（向外部排熱）、節流降壓（保持循環）、吸熱蒸發（對外部制冷）四個過程的狀態變化。

壓縮機是制冷循環的動力核心，常見類型有轉子式、渦旋式、活塞式、螺桿式、離心式等。

冷凝器和蒸發器為冷媒與外部水或空氣的換熱器，風冷的為翅片管式換熱器，水冷的有殼管式、套管式換熱器等。

節流裝置常見的有毛細管、熱力膨脹閥、電子膨脹閥、節流孔板等。除降壓外，膨脹閥還可用于控制過熱度和調節冷媒流量。

壓縮式制冷的優點是結構簡單、效率高、制冷量大，調節便捷、啟停迅速。缺點是耗電量大，壓縮機運行噪音大，載冷劑也對環境有一定影響。

壓縮式制冷廣泛應用于空調、冰箱、超市冷柜、冷庫冷藏等領域。近年來，隨著變頻技術、電子膨脹閥等新技術應用，其能效與控制精度都在不斷提升。

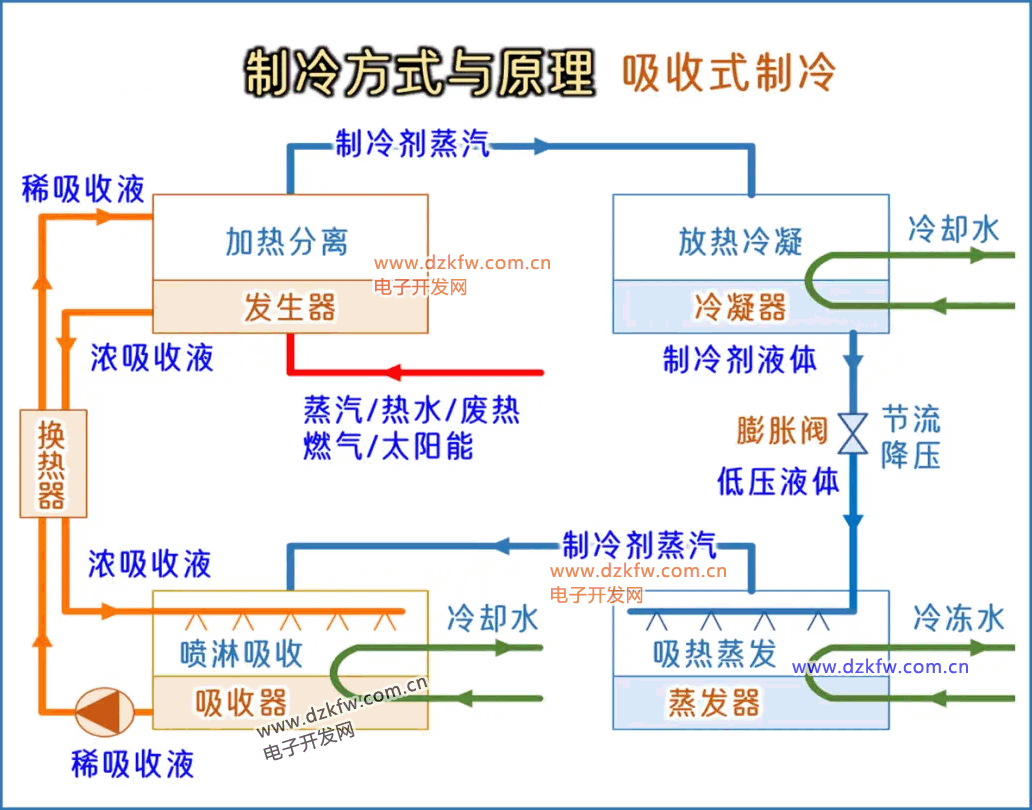

二、吸收式制冷

吸收式制冷依靠熱能驅動，利用工質對氣液兩相間的吸收和解吸過程來制冷。常見工質對有溴化鋰水和氨水，其中溴化鋰吸收式制冷應用最廣。

溴化鋰吸收式制冷的過程，制冷劑（水）在低壓蒸發器內蒸發吸熱（對外部制冷），蒸發后的水蒸氣被高濃度溴化鋰溶液吸收，溶液經再生器加熱，水蒸氣分離出來到冷凝器內放熱冷凝，溴化鋰溶液再回到吸收器循環使用。

吸收式制冷機主要由蒸發器、吸收器、再生器、冷凝器、溶液熱交換器等部件組成。蒸發器和冷凝器常用殼管式換熱器，吸收器和再生器為填料塔式。溶液泵負責輸送溶液，再生器里設置燒嘴或蒸汽盤管提供熱源。

吸收式制冷的優點是以熱能為動力，能充分利用工業余熱、太陽能、地?zé)岬鹊推肺粺嵩矗�運行成本低，還無需壓縮機，噪音小、維護簡單。

吸收式制冷的缺點是設備體積大、笨重，啟動和調節慢，制冷溫度偏高，一般在5 ~ 10℃以上（水在0℃時會結冰）。

吸收式制冷機組多用于中央空調、工業冷水、食品冷藏等領域。近些年，太陽能溴化鋰吸收式制冷、地源熱泵與吸收式制冷耦合等新應用不斷涌現。

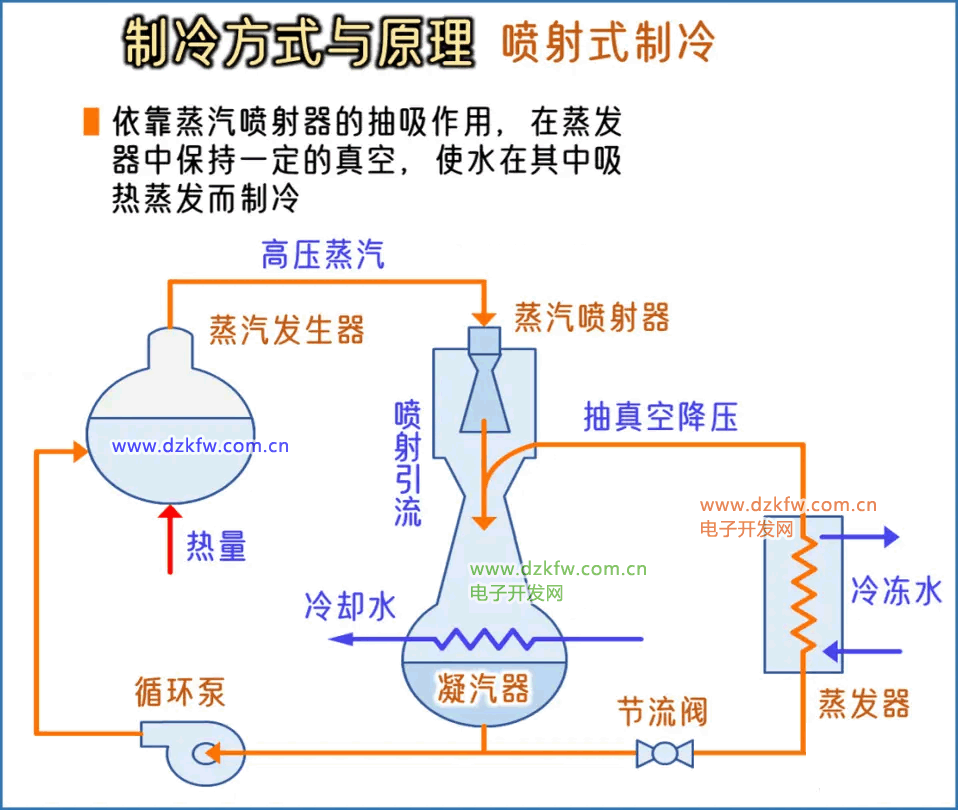

三、蒸汽噴射式制冷

蒸汽噴射式制冷，依靠蒸汽噴射器的抽吸作用，在蒸發器中保持一定的真空，使水在其中蒸發而制冷。

工作時，高壓蒸汽經噴嘴噴射，在噴嘴出口形成高速低壓射流，引射蒸發器中的低壓蒸汽，混合蒸汽在冷凝器冷凝放熱，再經泵加壓后進入蒸發器吸熱蒸發（對外部制冷）。

噴射式制冷的核心部件是蒸汽噴射器，由蒸汽噴嘴、吸入室、擴壓室、擴散管等組成。蒸發器和冷凝器通常采用列管式換熱器。此外，還需設置閃蒸罐、循環泵等輔助設備。

噴射式制冷的優點是，結構簡單緊湊，運動部件少，噪音低，維護少，還能利用低品位熱源驅動，運行成本低。缺點是能效系數低，單位冷量所需蒸汽量大，因此適合于小型設備。

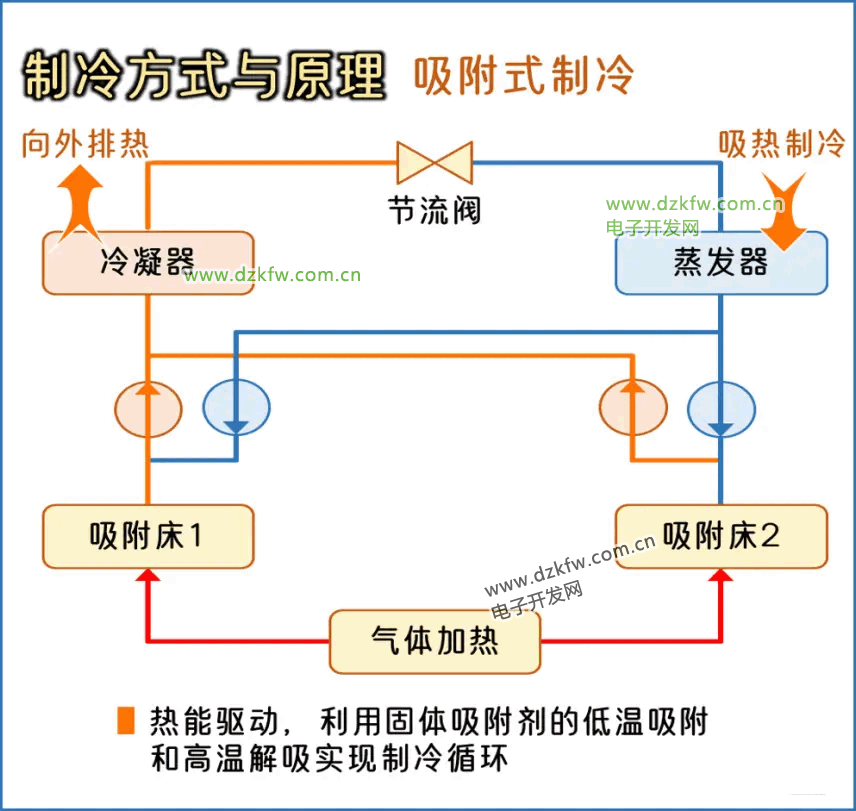

四、吸附式制冷

吸附式制冷利用多孔固體吸附劑（硅膠、活性炭、沸石等）對制冷劑的可逆吸附 / 脫附作用實現制冷。

吸附劑吸附制冷劑蒸氣時，蒸發器內液態制冷劑蒸發吸熱（對外部制冷）。吸附劑再生加熱，脫附的制冷劑蒸氣到冷凝器內冷凝放熱，完成一個制冷循環。

吸附式制冷機核心部件是吸附床，里面裝顆粒狀或成型塊狀吸附劑。系統一般設兩個吸附床，交替吸附和再生，以保證連續制冷。蒸發器和冷凝器常用殼管式或套管式換熱器，水常作為制冷劑與吸附劑組成工質對。

吸附式制冷的優點是，可用70 ~ 90℃的低溫?zé)嵩打?qū)動，運行成本低，噪音小，無運動部件，維護簡單。缺點是制冷量小，能效系數低（一般 < 0.6），設備體積大，對吸附劑性能要求高。

吸附式制冷適用于農產品儲藏、倉庫冷藏、餐飲冷柜等小型制冷領域，尤其適合采用太陽能、工業余熱等廉價熱源的場合。

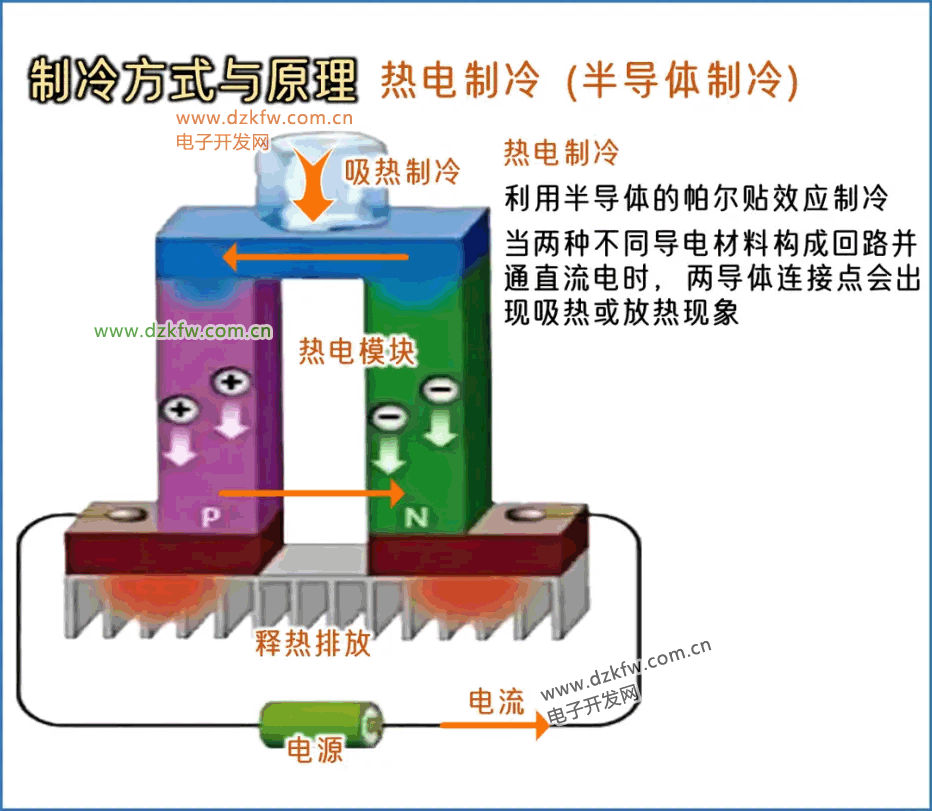

五、熱電制冷（半導體制冷）

熱電制冷利用半導體的帕爾貼效應制冷。當兩種不同導電材料構成回路并通直流電時，兩導體連接點會出現吸熱或放熱現象。串聯多個P型和N型半導體并施加直流電壓，就能獲得連續制冷量。

熱電制冷器核心部件是由P型和N型熱電偶組成的熱電模塊，兩端分別連接吸熱端和放熱端。系統還包括換熱器、風扇、直流電源等輔助設備。熱電模塊小巧輕便，可按需組合。

熱電制冷的優點是，體積小、重量輕、無噪音、無需制冷劑、啟動快、溫度調節精準，能實現- 20 ~ 70℃的溫度范圍。缺點是能效系數低（一般<1.0），制冷量小，單臺設備制冷量通常在幾百瓦以下，成本還高。

熱電制冷廣泛應用于醫療器械、精密儀器、航天航空、汽車控制、個人護理等領域，典型產品如小型冰箱、飲水機、皮膚治療儀等。



六、磁制冷

磁制冷靠磁卡效應制冷，即順磁性物質在外加磁場下絕熱磁化升溫，絕熱去磁降溫。通過調控外加磁場并與低溫?zé)嵩?/ 高溫?zé)嵩催M(jìn)行熱交換，可獲得連續制冷效應。

磁制冷機的核心部件是磁制冷工質和磁場發生裝置。磁制冷工質主要有稀土金屬及其合金、卡諾合金、Mn系合金等，磁場發生裝置可采用永磁體或超導電磁體。此外，系統還包括用于熱交換的流體回路、驅動裝置等。

磁制冷的優點，理論能效高，制冷溫跨范圍廣（從室溫至20K），對環境友好，噪音低，能精準調溫。缺點是設備成本高，目前還處在實驗室研究和樣機開發階段，尚未大規模商業化應用。

磁制冷在超導技術、量子計算、航天探測等領域前景廣闊。隨著材料、制造等技術進步，有望在家用電冰箱、中央空調等領域取得突破。
