在空調試驗室中，測量水機的水側制冷量（或制熱量）時，通常是測量樣機的進、出水溫度以及水流量，進而算出制冷量（或制熱量）。而此處測量水流量，基本都是用電磁流量計來測量。

下面我們介紹一下電磁流量計的相關知識。

一、電磁流量計適用范圍

電磁流量計適用測量封閉管道中導電液體的體積流量，如潔凈水、污水、各種酸堿鹽溶液等。

選用電磁流量計測量流量的流體必須是導電的，因此不導電的氣體、蒸汽、油類、丙銅等物質不能選用電磁流量計測量流量。

二、電磁流量計工作原理

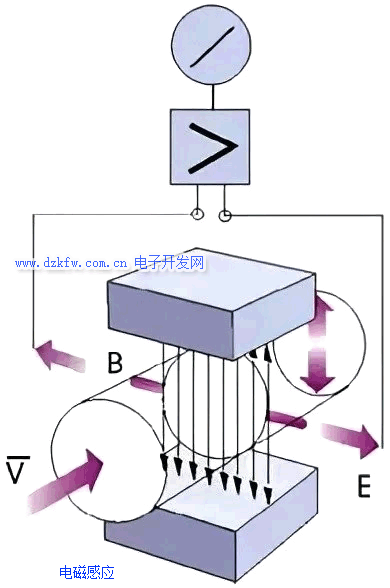

電磁流量計的測量原理是基于法拉第電磁感應原理定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電熱E為:

式中：

k--------儀表常數

B--------磁感應強度

V--------測量管道截面內的平均流速

D--------測量管道截面的內徑

測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，LCD顯示或轉換成標準信號4-20mA輸出。

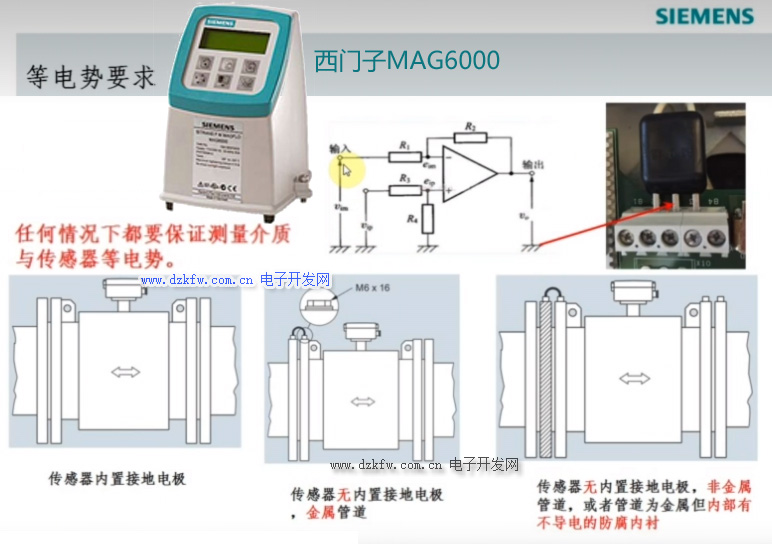

因為電磁流量計測量的是微弱電勢，需要排除所有外界干擾才能準確精確測量，因此良好的接地是保障電磁流量計穩定工作的必要條件。通常接地是由接地環或傳感器內的參考電極和管路系統的接地連接來實現。電磁流量計的測量原理是基于法拉第電磁感應原理定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，利用運算放大器測量電磁線圈感應到的微弱電壓信號。所以保持測量介質與傳感器等電勢。MAG6000電磁流量計等電勢要求：

三、如何正確選用電磁流量計

1、收集數據：

（1）被測流體種類；（2）最大流量、最小流量；（3）最高工作壓力；（4）最高溫度、最低溫度。

2、被測流體必須具備一定的導電性，導電率≥5μS/cm。

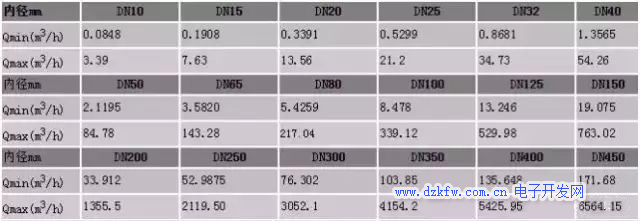

3、最大流量和最小流量，必須符合下表中的數值

4、實際工作壓力必須小于流量計的額定工作壓力。

5、最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。

6、盡量避免流量計處有負壓存在。如傳感器內襯選用不當，負壓會導致內襯變形導致泄漏。

7、可以根據上表中的流量選擇相應的電磁流量計，若所選的電磁流量計的內徑小于工藝管道的內徑，應進行縮管。一般為了防止流量計處有氣泡留存，選用的流量計內徑不能大于管道內徑。

8、若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。

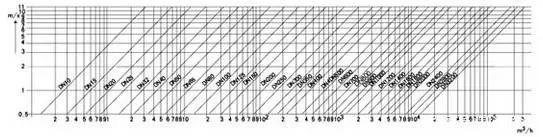

電磁流量計內徑、流速與流量關系曲線圖

測量潔凈水時，經濟流速是1.5-3/m/s, 實際應用很少超過7m/s，由于試驗室的樣機測試水系統都帶有水泵，選用的流量計流速過大，就說明管徑太小，局部阻力很大，可能造成水泵揚程不夠。

分體式電磁流量計，電纜線越長，受到信號干擾的可能性增大，實際應用中，分體距離愈短愈好，試驗室對測量精度要求非常高，最好用一體式流量計。

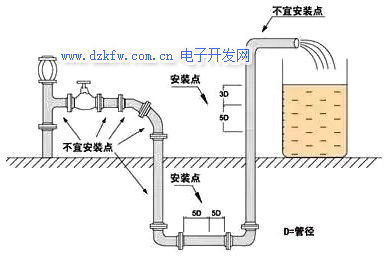

四、如何正確選擇電磁流量計安裝點

1、選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道（整個管路中最低處為宜),在安裝與測量過程中,不得出現非滿管情況。

2、電磁流量計測量位置應選在上游大于5D和下游有3D直管段處。

3、測量點選擇應盡可能遠離泵,閥門等設備,避免其對測量的干擾。

4、測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等 。

五、電磁流量計安裝須知

1、測量電極的軸線必須近似于水平方向：

2、測量管道內必須完全充滿液體。

3、流量計的前方最少要有5×D(D為流量計內徑)長度的直管段，后方最少要有3×D(D為流量計內徑)長度的直管段。

4、流體的流動方向和流量計的箭頭方向一致。

5、在流量計附近應有充裕的空間，以便安裝和維護。

6、若測量管道有振動，在電磁流量計的兩邊應有固定的支座。

六、電磁流量計安裝要求

1、電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處：

2、電磁流量計應安裝在管道上上升處：

3、電磁流量計在開口排放管道安裝，應安裝在管道的較低處；

4、若管道落差超過5m時，在電磁流量計的下游安裝排氣閥；

5、若在管道上安裝控制閥和切斷閥，應在流量計的下游安裝，而不應安裝在電磁流量計上游；

6、電磁流量計絕對不能安裝在泵的進口處，應安裝在泵的出口處；

七、典型故障診斷及處理

1、無流量輸出。檢查電源部分是否存在故障，測試電源電壓是否正常；測試保險絲通斷；檢查傳感器箭頭是否與流體流向一致，如不一致調換傳感器安裝方向；檢查傳感器是否充滿流體，如沒有充滿流體，更換管道或垂直安裝。

2、信號越來越小或突然下降。測試兩電極間絕緣是否破壞或被短路，兩電極間電阻值正常在(70～100)Ω之間；測量管內壁可能沉積污垢，應清洗和擦拭電極，切勿劃傷內襯。測量管襯里是否破壞，如破壞應予以更換。

3、零點不穩定。檢查介質是否充滿測量管及介質中是否存在氣泡，如有氣泡可在上游加裝消氣器，如水平安裝可改成垂直安裝；檢查儀表接地是否完好，如不好，應進行三級接地(接地電阻≤100Ω)。

4、 流量指示值與實際值不符。檢查傳感器中的流體是否充滿管，有無氣泡，如有氣泡可在上游加裝消氣器；檢查各接地情況是否良好；檢查流量計上游是否有閥，如有，移至下游或使之全開；檢查轉換器量程設定是否正確，如不對，重新設定正確量程。
