示波器探頭使用方法圖解：    1．探頭結構

    以日常使用較多的LP-16BX探頭為例，其典型結構如圖1所示，它的一端具有一個掛鉤，檢測波形時可以鉤到電路的元件引腳上，掛鉤外有一個護套，內有彈簧。檢測時用手將護套拉下，掛鉤才露出來。

    圖1    LP-16BX探頭結構示意圖

    2．接地環和接地夾

    探頭中間有一個接地環和接地夾，用于與被檢測的電路地線相連。使用時如果沒有正確接地，就不能正常檢測波形。

    3．衰減轉換開關

    在探頭的尾部有一個衰減轉換開關，旋轉下部的套筒形旋鈕可以進行x1擋或x10擋的選擇。在手柄下部標有選擇指示，x10擋即表示檢測送入的信號被衰減1/10，因此示波器上觀測的值要乘以10。

    4．BNC型插頭

    探頭通過電纜將信號送到示波器的信號輸入端，探頭電纜的另一端有一個BNC型插頭，在插頭的部分有一個校正電容器的調整端。如圖2所示。

    圖2    LP-16BX探頭校正電容的位置示意圖

    5．探針

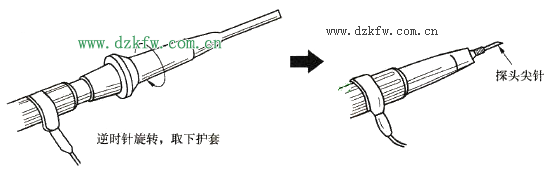

    如圖3左邊所示，當逆時針旋轉掛鉤護套，取下護套以后，就可以將掛鉤部分卸下來，露出探頭的探針，如圖3右邊所示。這樣，在檢測密度很高的電路板時，可用探針點到檢測部位，以免與其他元件短路。

    圖3    LP-16BX探頭結構示意圖

    6．在x10擋測量

    示波器探頭在x10擋具有高阻抗和低電容量的特性，但是輸入電壓的幅度被衰減為1/10，在測量時注意這個特點，即

    測量的電壓值=示波器靈敏度(V/DIV)×屏幕幅度x10

    例如，示波器靈敏度擋為1 V/DIVx屏幕幅度為SDIVx10，則測量電壓值應為50V。

    注意：在x10擋測量信號波形，必須調整探頭上的電容器，使方波的頂部平直。

    7．在x1擋測量

    在x1擋測量，實際上就是將被測量信號直接送到示波器而沒有衰減。因此，輸入電容量比較大，約為250 pF。測量時必須考慮這個因素。
