無論是出產小型變壓器的廠家，還是電子產品的生產企業，對成品的小功率電源變壓器都有次級輸出電壓檢測這一道工序。雖然用測量電壓的儀表能測出變壓器輸出電壓的確切數據，但在批量生產中工作效率太低。
　　
　　下面介紹的這款“小功率變壓器檢測儀”，能夠方便快捷地對小功率電源變壓器進行檢測，直觀準確地判定變壓器的次級輸出電壓是否在規定的極限范圍內，從而極大地提高了生產工效。
　　
　　一、工作原理
　　
　　下圖為整機電路原理圖。四運放集成電路LM324中的A1和A2兩路運放接成窗口電壓比較器的形式。窗口比較器的上限基準電壓和下限基準電壓，通過雙聯電位器RP進行調節。由于RP電位器采取的是同相反接的連接方式，所以同步調節雙聯電位器時，一聯阻值減小時，另一聯卻按相應比例增大。即上限基準抬高時，下限基準也跟著提升；上限基準降低時，下限基準也隨著減小。本電路的檢測范圍比較寬，可對次級輸出電壓在1～19V之間的變壓器進行電壓檢測。上限和下限之間的正常極限范圍，依靠五檔位選擇開關SW2進行設定。由于鍺型二極管VD7～VD11的正向壓降為0.1V，所以最大極限選擇范圍為0.5V。

電源變壓器檢測儀電路


　　

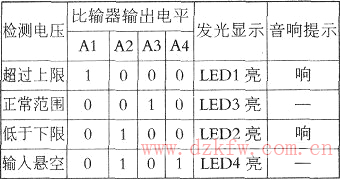

　　待檢測變壓器的次級輸出電壓經二極管VD13整流，電容C4濾波后，在窗口電壓比較器輸入端的電阻R1兩端獲得檢測電壓。當輸入的檢測電壓在設定的極限基準范圍內，比較器A1、A2和A4的輸出均為低電平，而A3輸出高電平，發光二極管LED3點亮發光，顯示為正常范圍。如果輸入的檢測電壓超過上限基準電壓，比較器A1的輸出端就會從原來的低電平變成為高電平；若是輸入的檢測電壓低于下限基準電壓，比較器A2的輸出端就會從原來的低電平變成為高電平。A1的高電平經二極管VD17或A2的高電平經二級管VD18輸出到門限比較器A3的反相輸入端，A3的輸出端變?yōu)榈碗娢弧４藭r，LED3發光二極管不發光，音響發生器IC有了電源，回路開始工作。音響信號再經三極管VT2進行放大后，推動微型訊響器發出提示聲響。雖然IC工作了，但是音響放大通路還要受控于輸入識別比較器A4。無輸入檢測電壓時，比較器A4的輸出端為高電平，發光二極管LED4點亮發光，顯示為懸空無輸入；不管A1、A2和A3的輸出電平如何，發光二極管LED1～LED3均不發光，開關三極管VT1也截止。當有0.5V以上的檢測電壓輸入時，輸入識別比較器A4的輸出端由高電平轉變?yōu)榈碗娖剑琇ED4熄滅，而三極管VT1導通，打開音響放大和輸入電壓狀態顯示發光二極管LED1～LED3的通路。附表列出待檢測變壓器的輸出電壓不同情形時，各比較器的輸出電平及聲光提示的狀態。
　　
　　LM7824三端穩壓電路為整機提供24V的工作電源。從穩壓二極管DW降壓后獲得的4.5伏的電壓供給音響發生器IC，再經VD20～VD22降至3V后供給微型訊響器。二極管VD6、VD15和VD16是當檢測電壓高于電路電源電壓時的線路保護二極管。

784522

　　二、制作注意事項
　　
　　IC為軟封包裝的KD9561四聲報警集成電路板，也可選用其它品種的音響集成電路。
　　
　　將選聲端1接VSS，內部振蕩器的外接電阻換成50kΩ的電阻，可發出BP的聲響。A1～A4為四運放LM324集成電路。電源變壓器5～10W均可。三端穩壓塊LM7824要加散熱片。雙聯電位器RP要選用線性的，安裝時還要注意雙聯電位器的引腳引線采用的是同相反接的連接方式。下圖是整機印制線路板圖。

印制線路板圖


　　
　　三、調試
　　
　　安裝無誤后，在檢測輸入端接上交流調壓器和交流電壓表。
　　
　　這里特別注意調壓器必須限制在0～20V之間進行調節，以免輸入的檢測電壓超壓過高而損壞線路元件。將開關SW2置于0.1V檔，調節交流調壓器至各個所需刻制刻度的電壓，再調節電位器RP，觀察發光二極管LED3顯示正常范圍時，分段作輸入電壓的電壓刻度RP電位器的位置標記。
　　
　　四、使用方法
　　
　　本檢測儀也可應用于直流電源板的電壓檢測。檢測直流電源時，要考慮VD13有0.5V的正向壓降。若要提高檢測電壓的范圍，可在VD13后串接上一定伏數的穩壓二極管即可。
　　

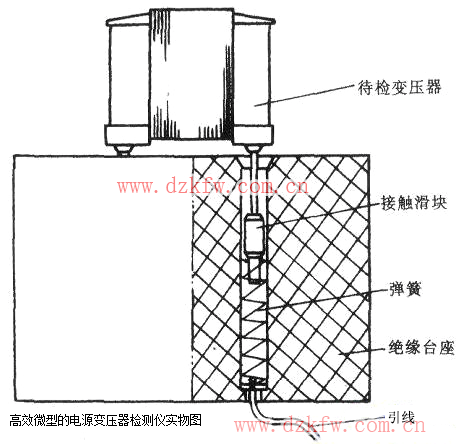

　　檢測有引線的變壓器時，變壓器的初級和次級引線不要搞錯，并且特別要注意安全。對于應用在印制板的插腳式小型變壓器，最好使用下圖所示具有導向定位的檢測臺座，批量檢測時，既安全又方便。
　　
　　使用時，如果交流電源不為220V，最好在整機電源輸入前，加接上交流電源穩壓器，以免出現檢測誤差。
