石英晶體（晶振）是許多振蕩和穩頻電路中采用的元件之一，由它組成的振蕩器頻率穩定度高。晶振用萬用表是不能完全判斷其好壞的，可以做如下一個電路來檢測晶振的好壞。

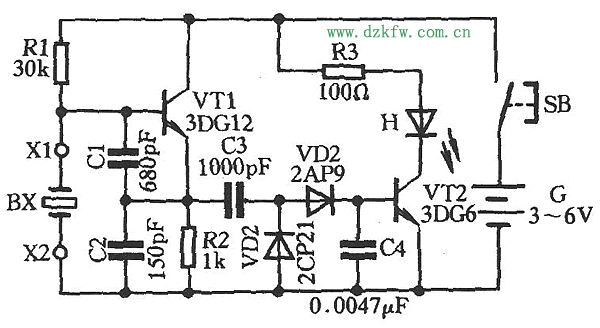

晶振檢測電路

　　如圖所示，BX為待測晶振，如果BX是好的，它與三極管VT1、電容器C1、C2等構成的振蕩器就會起振，振蕩信號從VT1發射極輸出，經耦合電容C3，由檢波二極管VD2檢波、C4濾波后，變成直流電壓給VT2基極提供偏流，使VT2導通，發光二極管H發光，指示被測晶振是好的。若發光二極管不亮，則表明晶振已損壞。

　　適當改變C1、C2的容值，可用于測試不同頻率范圍的晶振。
