A/D轉換器芯片ADC0809簡介 8路模擬信號的分時采集，片內有8路模擬選通開關，以及相應的通道抵制鎖存用譯碼電路，其轉換時間為100μs左右。

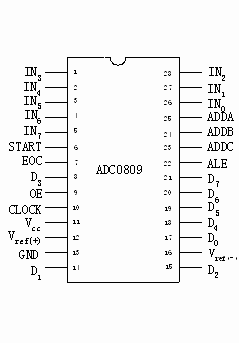

圖9.8 《ADC0809引腳圖》

1. ADC0809的內部結構

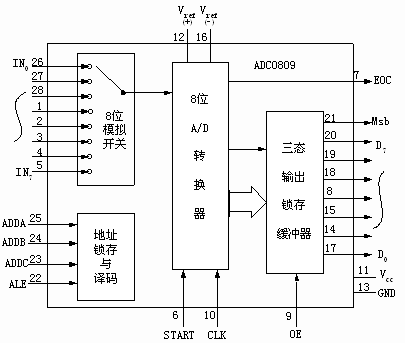

ADC0809的內部邏輯結構圖如圖9-7所示。

圖9.7 《ADC0809內部邏輯結構》

                             表9-1 通道選擇表

2．信號引腳

         ADC0809芯片為28引腳為雙列直插式封裝，其引腳排列見圖9.8。

             對ADC0809主要信號引腳的功能說明如下：

         IN₇～I(xiàn)N₀——模擬量輸入通道

         ALE——地址鎖存允許信號。對應ALE上跳沿，A、B、C地址狀態送入地址鎖存器中。

        START——轉換啟動信號。START上升沿時，復位ADC0809；START下降沿時啟動芯片，開始進行A/D轉換；在A/D轉換期間，START應保持 低電平。本信號有時簡寫為ST.

A、B、C——地址線。 通道端口選擇線，A為低地址，C為高地址，引腳圖中為ADDA，ADDB和ADDC。其地址狀態與通道對應關系見表9-1。

CLK——時鐘信號。ADC0809的內部沒有時鐘電路，所需時鐘信號由外界提供，因此有時鐘信號引腳。通常使用頻率為500KHz的時鐘信號

EOC——轉換結束信號。EOC=0,正在進行轉換；EOC=1,轉換結束。使用中該狀態信號即可作為查詢的狀態標志，又可作為中斷請求信號使用。

D₇～D₀——數據輸出線。為三態緩沖輸出形式，可以和單片機的數據線直接相連。D₀為最低位，D₇為最高

OE——輸出允許信號。用于控制三態輸出鎖存器向單片機輸出轉換得到的數據。OE=0，輸出數據線呈高阻；OE=1，輸出轉換得到的數據。

Vcc—— +5V電源。

Vref——參考電源參考電壓用來與輸入的模擬信號進行比較，作為逐次逼近的基準。其典型值為+5V(Vref₍₊₎=+5V, Vref_(-)=-5V).

9.2.2 MCS-51單片機與ADC0809的接口

        ADC0809與MCS-51單片機的連接如圖9.10所示。

      電路連接主要涉及兩個問題。一是8路模擬信號通道的選擇，二是A/D轉換完成后轉換數據的傳送。

1. 8路模擬通道選擇

圖9.10 ADC0809與MCS-51的連接

    如圖9.11所示模擬通道選擇信號A、B、C分別接最低三位地址A₀、A₁、A₂即（P_0.0、P_0.1、P_0.2），而地址鎖存允許信號ALE由P_2.0控制，則8路模擬通道的地址為0FEF8H～0FEFFH.此外，通道地址選擇以作寫選通信號，這一部分電路連接如圖9.12所示。

圖9.11 ADC0809的部分信號連接

   圖9.12 信號的時間配合

       從圖中可以看到，把ALE信號與START信號接在一起了，這樣連接使得在信號的前沿寫入（鎖存）通道地址，緊接著在其后沿就啟動轉換。圖9.19是有關信號的時間配合示意圖。

         啟動A/D轉換只需要一條MOVX指令。在此之前，要將P_2.0清零并將最低三位與所選擇的通道好像對應的口地址送入數據指針DPTR中。例如要選擇IN₀通道時，可采用如下兩條指令，即可啟動A/D轉換：

MOV DPTR , #FE00H ；送入0809的口地址

MOVX @DPTR , A ；啟動A/D轉換（IN₀）

注意：此處的A與A/D轉換無關，可為任意值。

2. 轉換數據的傳送

    A/D轉換后得到的數據應及時傳送給單片機進行處理。數據傳送的關鍵問題是如何確認A/D轉換的完成，因?yàn)橹挥写_認完成后，才能進行傳送。為此可采用下述三種方式。

（1）定時傳送方式

    對于一種A/D轉換其來說，轉換時間作為一項技術指標是已知的和固定的。例如ADC0809轉換時間為128μs，相當于6MHz的MCS-51單片機共64個機器周期。可據此設計一個延時子程序，A/D轉換啟動后即調用此子程序，延遲時間一到，轉換肯定已經完成了，接著就可進行數據傳送。

（2）查詢方式

    A/D轉換芯片由表明轉換完成的狀態信號，例如ADC0809的EOC端。因此可以用查詢方式，測試EOC的狀態，即可卻只轉換是否完成，并接著進行數據傳送。

（3）中斷方式

    把表明轉換完成的狀態信號（EOC）作為中斷請求信號，以中斷方式進行數據傳送。

不管使用上述那種方式，只要一旦確定轉換完成，即可通過指令進行數據傳送。首先送出口地址并以信號有效時，OE信號即有效，把轉換數據送上數據總線，供單片機接受。

不管使用上述那種方式，只要一旦確認轉換結束，便可通過指令進行數據傳送。所用的指令為MOVX 讀指令，仍以圖9-17所示為例，則有

MOV DPTR , #FE00H

MOVX A , @DPTR

      該指令在送出有效口地址的同時，發出有效信號，使0809的輸出允許信號OE有

效，從而打開三態門輸出，是轉換后的數據通過數據總線送入A累加器中。

    這里需要說明的示，ADC0809的三個地址端A、B、C即可如前所述與地址線相連，也可與數據線相連，例如與D₀～D₂相連。這是啟動A/D轉換的指令與上述類似，只不過A的內容不能為任意數，而必須和所選輸入通道號IN₀～I(xiàn)N₇相一致。例如當A、B、C分別與D₀、D₁、D₂相連時，啟動IN₇的A/D轉換指令如下：

9.2.3 A/D轉換應用舉例

      設有一個8路模擬量輸入的巡回監測系統，采樣數據依次存放在外部RAM 0A0H～0A7H單元中,按圖9.10所示的接口電路，ADC0809的8個通道地址為0FEF8H～0FEFFH.其數據采樣的初始化程序和中斷服務程序（假定只采樣一次）如下：

初始化程序：

中斷服務程序：
