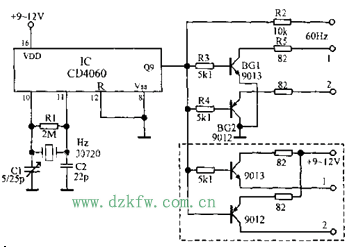

數字鐘標準60HZ時基電路如下圖所示，CD4060是14位二進制串行計數器/振蕩分頻器。振蕩器與外接晶體有R1、C1、C2構成30720Hz振蕩電路；另一部分為14級分頻器。用前9級分頻器，其分頻數為512。振蕩器的輸出經分頻后得到標準的60Hz信號從Q9輸出，作為數字鐘電路的標準時基信號。BG1、BG2構成60Hz信號同步開關，在60Hz信號的作用下，BG1、BG2交替導通，BG1集電極和BG2的發射極分別接雙陰型顯示屏的陰1和陰2腳上，保證了雙陰型動態顯示屏的正常工作。這部分電路適用于LM8560、TMS3450等一類數字鐘集成電路。若時基電路用于MM5456等一類數字鐘集成電路，由于其配套為雙陽極型顯示屏，可以把信號同步開關電路改為虛線框內的形式。若時基電路用于LM8361、MHZ7317等一類的數字集成電路，由于其配套為單陰型顯示屏，所以其信號同步開關可以省略。
