RS觸發器的電路結構
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-14

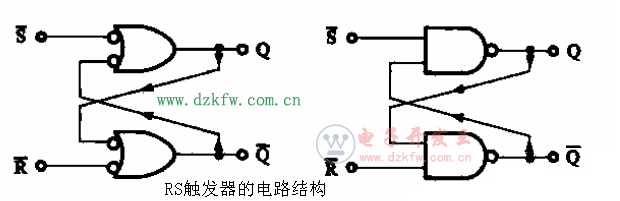

所示為RS觸發器的電路結構，它可以是由兩個門電路構成的，兩個與非門或由兩個異或
門構成。R為復位端( REST)．S為置位端(SET)，輸出Q和Q相反．這種觸發器是非同步觸發器。
門構成。R為復位端( REST)．S為置位端(SET)，輸出Q和Q相反．這種觸發器是非同步觸發器。
Tags：RS觸發器,電路結構
