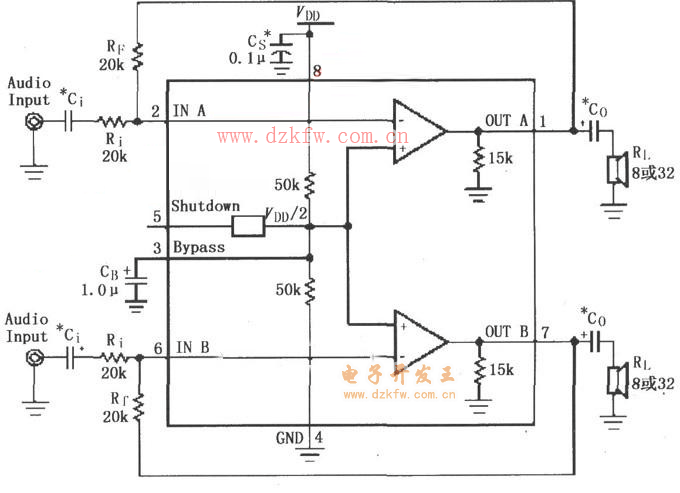

如圖所示為LM4880／4881用于雙聲道放大器的典型電路。左右聲道音頻信號分別輸入LM4880(SOP／MSOP封裝)的2、6腳，經過內部放大器放大后分別由1、7腳輸出，經耦合電容Co加到各自聲道的揚聲器上。放大器增益由電阻Ri和RF決定，即Av=-RF／Ri。放大器的最大功耗為PDMAX=VDD2／2π2RL。輸入端輸出端外接電阻和電容分別決定輸入和輸出-3dB帶寬：Ci≥l／2π×20kΩ×20Hz，采用0．39μF(約)；Co≥1／(2π×8Ω×20Hz)，采用約1000μF。LM4880的5腳外接關斷控制，當5腳接VDD(高電平)時禁止工作；當5腳接地(低電平)時允許工作。
