1.優缺點
①優點：·電源利用率（理想情況下）是100%，比OTL或OCL電路提高了50%
              ·BTL輸出功率是OCL或OTL的四倍
②缺點：·晶體管數目最多，總損耗增大，致使轉換效率降低
              ·輸入輸出信號均無接地點，用時不十分方便
2.應用舉例（以L(fǎng)M386集成功放為例）
①LM386簡介

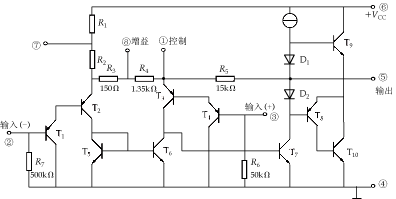

  · 內部電路：

說明：
  ▲ 是一種通用型小功率集成功放，具有低功耗、失真小、電源電壓范圍廣等特點。
  ▲ T1、T2與T3、T4構成達林頓PNP型輸入級T5與T6為集電極鏡像電流源負載，輸入阻抗為50kΩ。采用這種輸入方式時，輸入直流電為可接近零。
　　　  ▲ T7為中間級，其負載為一恒流源，因此具有極高的電壓增益。
  ▲ T8、T9與T10組成準互補輸出，其中D1、D2提供靜態偏置以消除交越失真。
  ▲ 電路單電源供電，如在①、⑧間接一個可調電阻電容串聯網絡，就可改變功放的增益，其可調范圍為20～200倍。
  ▲ LM386供電電壓為4～12V，LM368N供電電壓為5～18V。
  ▲ LM386在Vcc=6V時可驅動4Ω負載，9V時可驅動8Ω負載，16V時可驅動16Ω負載。
·外部引線圖

②LM386應用
  ·LM386組成OTL電路

W1調增益，R8、C3與相位補償，防自激；C2為電源退耦電容；C4為輸出耦合電容；W2控制輸入信號的大小。C1、C2可取10μF。
  若增益只需20倍，且電路無自激，則增益調節網絡、相位補償網絡及電源退耦網絡都可消去，可變成簡單的外圍應用電路。

·BTL音頻功放

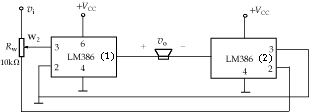

   ▲ LM386(1)接成同相放大，LM386(2)接成反相放大。
   ▲ 因①、⑧腳均開路，所以每片LM386的電壓增益為20倍，電路總增益為40倍。
   ▲ 因兩片OTL功放的靜態輸出都是電源電壓+VCC的一半，所以負載上無靜態信號。當兩片OTL的輸入端同時加入信號后，由于兩端輸出相位相反，因此負載上的電壓為單個OTL驅動時輸出電壓信號的兩倍，從而使最大輸出功率增大到單個OTL驅動的4倍。
