步進電機轉子均勻分布著很多小齒，定子齒有三個勵磁繞阻，其幾何軸線依次分別與轉子齒軸線錯開。0、1/3て、2/3て,（相鄰兩轉子齒軸線間的距離為齒距以て表示），即A與齒1相對齊，B與齒2向右錯開1/3て，C與齒3向右錯開2/3て，A'與齒5相對齊，（A'就是A，齒5就是齒1）下面是定轉子的展開如圖1所示：

　　　　　　　　　　　　　　圖1 定子展開圖

    電動機定子鐵心和一般電機一樣由硅鋼片疊成，鐵心內孔表面有開口槽。轉子裝有一個軸向磁化永磁體用以產生一個單向磁場。永磁體產生的磁通，在每一個氣隙圓周上都是單方向通過氣隙的，這時作用在氣隙中的磁勢是同極性的，稱為單極磁勢。而轉子包括兩段，一段經永磁體磁化成N 極，另一段磁化為S 極，每段轉子齒以一個齒距間隔均勻分布，但兩段轉子的齒相互錯開1/2 個轉子齒距。A) N 極段截面圖 B) S 極段截面圖如圖2所示:

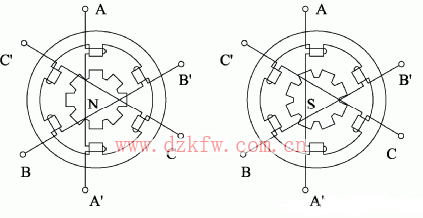

A) N 極段截面圖 B) S 極段截面圖

                      圖2 三相混合式步進電機截面圖

步進電機詳細調速原理：

　　步進電機的調速一般是改變輸入步進電機的脈沖的頻率來實現步進電機的調速，因?yàn)椴竭M(jìn)電機每給一個脈沖就轉動一個固定的角度，這樣就可以通過控制步進電機的一個脈沖到下一個脈沖的時間間隔來改變脈沖的頻率，延時的長短來具體控制步進角來改變電機的轉速，從而實現步進電的調速。具體的延時時間可以通過軟件來實現。

　　這就需要采用單片機對步進電機進行加減速控制,實際上就是改變輸出脈沖的時間間隔,單片機控制步進電機加減法運轉可實現的方法有軟件和硬件兩種 ,軟件方法指的是依靠延時程序來改變脈沖輸出的頻率,其中延時的長短是動態的,軟件法在電機控制中, 要不停地產生控制脈沖, 占用了大量的CPU 時間,使單片機無法同時進行其他工作;硬件方法是依靠單片機內部的定時器來實現的,在每次進入定時中斷后,改變定時常數,從而升速時使脈沖頻率逐漸增大,減速時使脈沖頻率逐漸減小,這種方法占用CPU 時間較少,在各種單片機中都能實現,是一種比較實用的調速方法。
