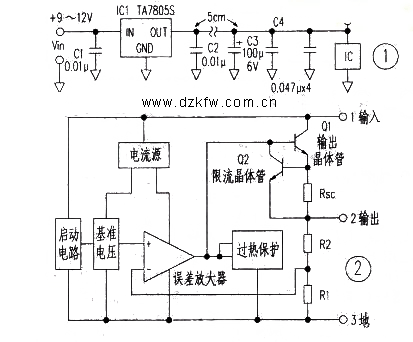

在應用三端穩壓器時，一般都在其輸人端和輸出端各接一支0.1w0的小電容器，以保證其穩定工作。圖1是一個5V穩壓電源，在組裝電路時，恰遇庫房0.1 wF電容斷貨，于是用0.01 wF電容代替，考慮到后續電路還并有多個旁路電容，以為并無大礙。在電路板上，C1、C2緊靠三端穩壓器安裝，電解電容C3距三端穩壓器5cm，而旁路電容C4-C7則靠近各自的IC.電路通電后，發現三端穩壓器輸出電壓不穩定，最后確定是三端穩壓器產生了振蕩。



    圖2是三端穩壓器的內部結構框圖，內部高增益放大器為負反饋放大器,若輸出側的電容器容量不合適，就容易產生振蕩。結果，將C2換成0.1 N.F，電路工作立刻正常了。由此得出一個教訓：大凡電源用IC，其內部多含有運放，其工作狀態與高增益的模擬放大器相同，一定要按公司手冊指定的容量安裝電容器，以免產生振蕩。

    另外常用的穩壓器TL431，對負荷容量也有要求，按公司提供的數據選擇容量是不容忽視的工作。
