摘要：介紹了集成溫度傳感器AD590，給出了AD590測量熱力學溫度、攝氏溫度、兩點溫度差、多點最低溫度、多點平均溫度的具體電路，并以節能型溫、濕度控制系統為例介紹了利用AD590測兩點溫差電路的應用。

關鍵詞： AD590；集成溫度傳感器；溫度差；

中圖分類號：TP368  TP212.11文獻標識碼：A   文章編號：：1006-883X（2003）03-0035-03



集成溫度傳感器實質上是一種半導體集成電路，它是利用晶體管的b-e結壓降的不飽和值V_BE與熱力學溫度T和通過發射極電流I的下述關系實現對溫度的檢測：

式中，K—波爾茲常數；          q—電子電荷絕對值。

集成溫度傳感器具有線性好、精度適中、靈敏度高、體積小、使用方便等優點，得到廣泛應用。集成溫度傳感器的輸出形式分為電壓輸出和電流輸出兩種。電壓輸出型的靈敏度一般為10mV/K，溫度0℃時輸出為0，溫度25℃時輸出2.982V。電流輸出型的靈敏度一般為1mA/K。



AD590是美國模擬器件公司生產的單片集成兩端感溫電流源。它的主要特性如下：

1、流過器件的電流（mA）等于器件所處環境的熱力學溫度（開爾文）度數，即：

mA/K

式中： —流過器件（AD590）的電流，單位為mA；

T—熱力學溫度，單位為K。

2、AD590的測溫范圍為-55℃～+150℃。

3、AD590的電源電壓范圍為4V～30V。電源電壓可在4V~6V范圍變化，電流 變化1mA，相當于溫度變化1K。AD590可以承受44V正向電壓和20V反向電壓，因而器件反接也不會被損壞。

4、輸出電阻為710MW。

5、精度高。AD590共有I、J、K、L、M五檔，其中M檔精度最高，在-55℃～+150℃范圍內，非線性誤差為±0.3℃。



1、基本應用電路

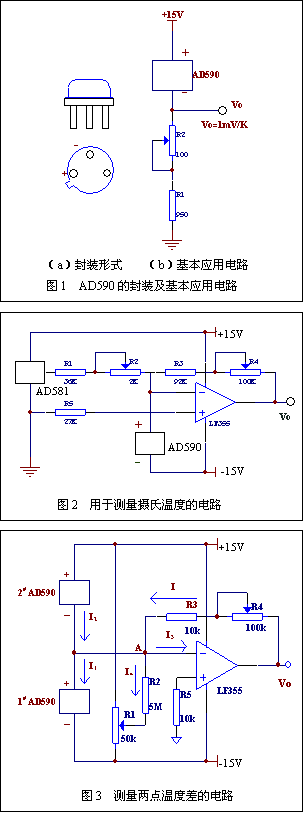

圖1（a）是AD590的封裝形式，圖1（b）是AD590用于測量熱力學溫度的基本應用電路。因為流過AD590的電流與熱力學溫度成正比，當電阻R₁和電位器R₂的電阻之和為1kW時，輸出電壓V_O隨溫度的變化為1mV/K。但由于AD590的增益有偏差，電阻也有誤差，因此應對電路進行調整。調整的方法為：把AD590放于冰水混合物中，調整電位器R₂，使V_O=273.2mV。或在室溫下(25℃)條件下調整電位器,使V_O=273.2+25=298.2（mV）。但這樣調整只可保證在0℃或25℃附近有較高精度。

2、攝氏溫度測量電路

如圖2所示，電位器R₂用于調整零點，R₄用于調整運放LF355的增益。調整方法如下：在0℃時調整R₂，使輸出V_O=0，然后在100℃時調整R₄使V_O=100mV。如此反復調整多次，直至0℃時，V_O=0mV，100℃時V_O=100mV為止。最后在室溫下進行校驗。例如，若室溫為25℃，那么V_O應為25mV。冰水混合物是0℃環境，沸水為100℃環境。

要使圖2中的輸出為200mV/℃，可通過增大反饋電阻（圖中反饋電阻由R₃與電位器R₄串聯而成）來實現。另外，測量華氏溫度（符號為℉）時，因華氏溫度等于熱力學溫度減去255.4再乘以9/5，故若要求輸出為1mV/℉，則調整反饋電阻約為180kW，使得溫度為0℃時， V_O=17.8mV；溫度為100℃時，V_O=197.8mV。AD581是高精度集成穩壓器，輸入電壓最大為40V，輸出10V。

3、溫差測量電路及其應用

(1). 電路與原理分析

<![endif]> 圖3是利用兩個AD590測量兩點溫度差的電路。在反饋電阻為100kW的情況下，設1^#和2^# AD590處的溫度分別為 （℃）和 （℃），則輸出電壓為 。圖中電位器R₂用于調零。電位器R₄用于調整運放LF355的增益。

由基爾霍夫電流定律：               （1）

由運算放大器的特性知：                               （2）

                            （3）

調節調零電位器R₂使：             （4）

由（1）、（2）、（4）可得：

設：R₄=90kW

則有： =

    =                （5）

其中， 為溫度差，單位為℃。

由式（5）知，改變 的值可以改變V_O的大小。

(2). 應用舉例

以某節能型藥材倉庫溫、濕度控制系統為例，若要求庫房溫度低于T℃，相對濕度低于A₁B₁%RH。則采取的兩種控制模式如下：

控制模式一：當庫內相對濕度高于A₁B₁%RH且?guī)焱鉁囟鹊陀赥℃時，進行庫內外通風。這種方式是利用庫內外濕度差進行空氣的交換，以達到庫內除濕的要求，其優點是高效、節能、節省資金。但這種方式受到嚴格的控制。首先，庫外的相對濕度要低于庫內的，它們之間的差要大于A₂B₂%RH，這樣才能有效保證及時地進行庫內的除濕。其次，庫內庫外的溫度差要小于△T℃，這是因為，如果在庫外溫度遠高于庫內溫度時進行通風，熱空氣進入庫區后遇上冷空氣就會造成藥品、器材表面結露的現象，進而影響藥品和器材的質量。反之，如果在庫內溫度遠高于庫外溫度時進行通風，冷空氣進入庫內后也會在藥品器材表面結露。另外，庫外溫度不能接近T℃。這是因為，如果庫外溫度接近T℃時進行通風，很可能使密閉的庫溫升高，從而超過溫度上限T℃。

控制模式二：當溫度高于T℃或濕度高于A₁B₁%RH但不滿足第一種情況時，開啟冷凍空調機組進行庫內降溫除濕。

為避免因庫內外溫差過大通風時藥品、器材表面結露的現象，必須嚴格控制系統溫差值的精度。傳統的測溫差方法是對兩點溫度分別進行處理（調理電路、A/D、運算處理）后求差值，此方法所得溫差精度低。庫內外溫差測量可采用圖3所示電路，利用溫差值直接與設定值相比較，既能保證較高的精度，又簡化了系統的軟件設計，提高了系統的可靠性。

4、N點最低溫度值的測量

將不同測溫點上的數個AD590相串聯，可測出所有測量點上的溫度最低值。

該方法可應用于測量多點最低溫度的場合。

5、N點溫度平均值的測量

把N個AD590并聯起來，將電流求和后取平均，則可求出平均溫度。

該方法適用于需要多點平均溫度但不需要各點具體溫度的場合。



     AD590測量熱力學溫度、攝氏溫度、兩點溫度差、多點最低溫度、多點平均溫度的具體電路，廣泛應用于不同的溫度控制場合。由于AD590精度高、價格低、不需輔助電源、線性好，常用于測溫和熱電偶的冷端補償。
