把PN 結的P 區和N 區各接一條引線，再封裝起來就為一個半導體二極管。與P 區相連的引線為正極，與N 區相連的引線為負極。

檢波二極管是由錯半導體材料制成的，采用點接觸型二極管結構，如圖14-4所示。由于點接觸結構的原因，它的接觸面積小，不能通過大的電流，但它的結電容也較小，頻率特性好，適用于高頻信號的檢波。

檢波二極管廣泛應用于收音機、電視機、收錄機及通信設備中。檢波二極管的檢波一般是對高頻小信號而昌的，因此它是利用二極管的單向?qū)щ娞匦赃M(jìn)行的。

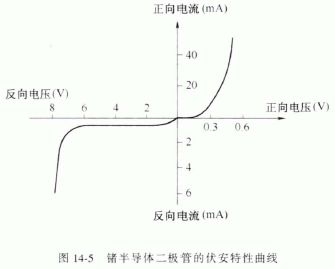

圖14-5 所示為檢波二極管(錯二極管)的電壓與電流的關系曲線，又稱為伏安特性曲線。當給二極管兩端加上正電壓時，就會產生正向電流。當正向電壓比較小時，二極管呈現的電阻較大。當正向電壓超過一定數值時，二極管的電阻變得很小，電流會急劇上升。錨二極管的起始導通電壓較小，約為0.2V 。當給二極管加反向電壓時，僅有很小的反向電流，而且該電流并不隨反向電壓的增長而變化，這種情況下的電流稱為反向飽和電流。當反向電壓力加到一定值后，反向電流會突然增大，出現擊穿現象。
