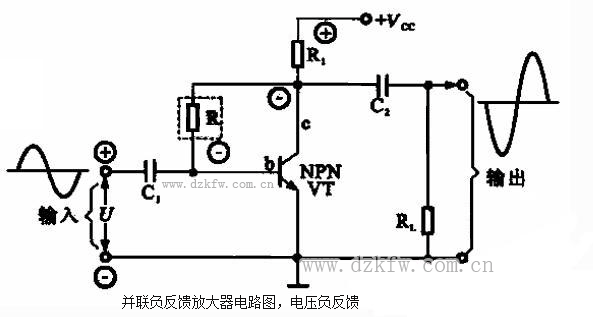

下圖所示為常見并聯負反饋放大器電路圖。其中電阻器R為電壓負反饋元件，電阻器R的左端直接與輸入端相連，右端又直接與輸出端相連，將輸入與輸入回路聯系起來了。

　　首先，假設某瞬時輸入信號為正極（+），由于共發射極晶體管放大器輸出的電壓極性與輸入相反，所以輸入為負極（-）。通過反饋元件R,將負極性的反饋信號加到基極，與信號源假設極性相反，使電壓減小，所以反饋元件R為負反饋。然后，將放大器的輸出端對地交流短接，通過電容器C2晶體管集電極就會交流接地，此時就沒有信號通過負反饋元件R反饋到晶體管基極上，電路就不存在負反饋信號了，所以這是電壓負反饋電路。
