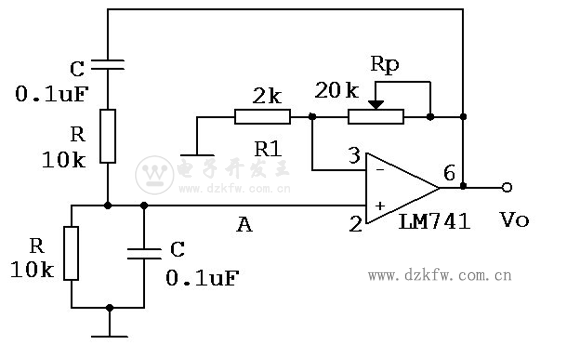

圖中RC串并聯網絡接在運放的輸出端和同相輸入端之間，構成正反饋。R1和RP接在運放的輸出端和反向輸入端之間，構成負反饋。這種電路也稱為文氏電橋電路。

       其中下反饋是振蕩的必要條件之一，負反饋是用來限制輸出電壓的幅度，也就是限制放大倍數。此電路的頻率１／２πＲＣ＝１／６.２８×１０Ｋ×０.１uＦ≈１５９。但由于串并聯網絡的傳輸特性，當?shù)扔谶@個頻率時，在同相輸入端的電壓只有輸出端的１／３，為滿足振蕩條件，這就要求放大倍數必須大于３，即ＲＰ>２Ｒ１，調節ＲＰ可調節振蕩幅度，當ＲＰ過小時，電路停振。因此電路不工作時，應先考慮ＲＰ是否過小。
