      555內部 RS觸發工作原理圖解

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-4-18

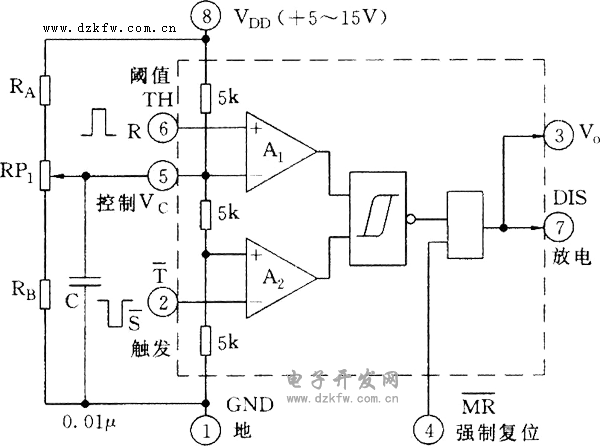

      如圖是用555作為RS觸發器的連接圖。如果除去控制端5腳的控制電壓,555無需外接任何元件,只要在2、6腳分別加上負、正控制脈沖,就構成了一個RS觸發電路。這里的R端是復位控制輸入端6腳,也稱閾值端(TH);S端是置位控制輸入端2腳,即置位觸發T端。其輸出端(3腳)在芯片內部實際上是推挽輸出,其低電平輸出只有0.3V左右,高電平接近VDD,具有極強的負載能力;放電端(7腳)是集電極開路(OC)或漏極開路(OD)輸出。

      555內部原理圖 RS觸發工作原理圖解
