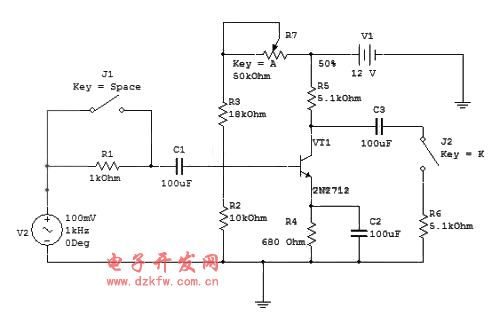

(1) 創建如圖所示的共發射極單管放大電路，其中電阻R和開關K用于輸入電阻測量，開關K2用于輸出電阻測量。
（2）接通電源，設置輸入信號源U2為0，調節電位器RP是三極管靜態工作電流ImA=1maA.

（3）測量放大電路的增益。

（4）在輸入端加入頻率1KHZ，幅度14.1421mv的正弦波信號ui，閉合開關J1短路電阻R，閉合開關J2接入負載電阻，用交流電壓表測量輸出電壓uo，記錄測量的數據，計算增益。輸出電壓ui=10mv 輸出電壓 uo=0.739v,放大器增益 =73.9
