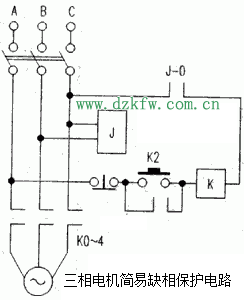

工作原理:臺上三相空氣開關，中間繼電器吸合。按下K2常開按鈕，K2自鎖，交流接觸器K合上如果A相因故障缺相，則K線圈失電，而交流接觸器K斷開。若B相或C相缺相，則中間繼電器J和交流接觸器K的線圈同日十失電，而J和K同時斷開，起雙重保護作用。 元件選擇 J為中間繼電器，K為交流接觸器，線圈電壓均為380V，交流接觸器大小由負載而定。
該電路簡單可靠、組件易購、成本低，能有效保護三相用電設備。
