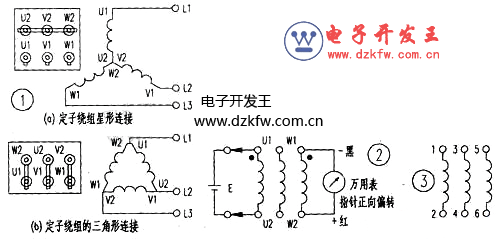

三相異步電動機定子繞組 UI-U2 、 V1-V2 、 W1-W2 的星形和三角形連接的接線盒圖如圖— 1 所示廣曲圖可知三相異步電機星形連接是定手繞組的首端 ( 或尾端 ) 相連接；而三相異步電機三角形連接則是一相定子繞組的首端和另一相定手繞組的尾端相連。也就是不論是星形連接還是三角形連接，在維修電機時關鍵是首先要判定三相異步電機的三相定手繞組及其首尾端，筆者結合自身的教學實踐經驗，歸納了兩種利用萬用表快速有效判定三相異步電機繞組首尾端的方法。

步驟一：首先將萬用表置 R × 100 擋，對電動機接線盒六根引出線，兩條兩條地分別進行測量，確定三相繞組。

具體方法；將紅（或黑 ) 表筆接其中一根引出線；黑（或紅）表筆依次接觸另外的五根引出線；通路（指偏轉較大，阻值較小 ) 的兩個出線端為一相，并作好標記 ( 建議以打結或涂色為識別標記）以便和后面的兩相作區分，以此類推將六條引出線分成三組 ( 見圖 2 所示 ) 。

步驟二：將萬用表置電流微安擋，如圖接線檢測確定兩相繞組的首尾端。

具體方法：

(1) 將萬用表置電流微安擋； (2) 萬用表紅、黑表筆接電動機其中一繞組的兩個端點； (3) 然后將電動機其他一相的兩個端點先后接觸千電池 ( 或取出萬用表中的電池用作試驗 )E(9V 或 1 ． 5V 電池 ) 的負極和正極； (4) 若萬用表指針正向偏轉，則電池正極所接線頭與萬用表負端 ( 黑表筆 ) 所接線頭為同名端；反之則電池負極所接線頭與萬用表負瑞 ( 黑表筆 ) 所接線頭為同名端；如圖所示用黑點所標為首端 ( 或尾端 ) 即同名端。用同樣的方法，再判定另一相的首尾端。

方法二：星形連接測定法步驟一：確定三相繞組 ( 方法同上，注意每一相檢測出來之后均應作簡單而明確的標志；以便區分三相定子繞組 ) 。

步驟二：星形連接確定三相繞組首端和尾端 1. 具體方法： (1 ）將萬用表置微安擋； (2) 將三相異步電動機三個繞組的各一端短接在一起接紅表筆，將另三端也接在一起，然后接到黑表筆；（ 3) 勻速轉動電動機，觀察指針偏轉情況。

(4) 若指針幾乎沒有偏轉，則各繞組所選的三根接在一起的線端即為同名端 { 如圖 3 所示 ) 。否則應進行換線調整。

2. 換線規律：

(1) 將三繞組分別標示首尾，并預定端號。

(2) 將其中一組 ( 假定為⑤—⑥端 ) 繞組始終固定不變，作為基準。

<3) 另外兩組中任意一組的首尾對掉后，按具體方法 (1) －（ 4 ）判別。若仍有偏轉，則將另一組的首尾對掉，再按具體方法《 1) — (4) 判別，必定能判別出正確的同名端。
