會員注冊1、電氣圖形符號的種類和組成
電氣圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。
限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。
如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。
延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。
電氣方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。
2、電氣圖形符號分類：
電氣限定符號和常用的其他符號包括：電流和電壓的種類，可變性，力或運動的方向，流動方向，特性量的動作相關性，效應或相關，性輻，射信號波形，機械控制，操作方法，非電量控制，接地和接機殼等。
電氣導線和連接器件圖形符號包括：導線，端子和導線的連接，連接器件，電纜附件等。
電氣無源元件圖形符號包括：電阻器，電感器，電容器等。
半導體和電子管圖形符號包括：二極管，晶閘管，光電子，光敏器件等。
電能的發生和轉換圖形符號包括：繞組連接的限定符號，內部連接的繞組，電機部件及類型變壓器，電抗器，消弧線圈，制動電阻，串并補電容，變流器，原電池等。
開關，控制和保護裝置圖形符號包括：觸點開關，開關裝置和起動器，有或無繼電器，測量繼電器，熔斷器，間隙避雷器等。
測量儀表燈和信號器件圖形符號包括：指示積算和記錄儀表，遙測器件，電鐘，燈，喇叭和電鈴等。
電信圖形符號包括：交換設備，電話機，傳輸信號發生器，變換器，放大器，光纖，光纜，光器件等。
電力照明和電信布置圖形符號包括：發電廠和變電所，電信局局和機房設施，線路，配線，電什，配電箱，控制臺，控制設備，用電設備，插座，開關和照明燈照明引出線等。
二進制邏輯單元圖形符號包括：與輸入輸出和其他連接有關的限定符號，內部連接組合單元和時序單元等。
模擬單元圖的符號包括：模擬和數字信號識別用的限定符號，放大器，函數器，信號轉換器，電子開關等。
3、電氣設備常用文字符號
１、基本文字符號
| 符號 | 描述 | 符號 | 描述 | 符號 | 描述 | 符號 | 描述 | 符號 | 描述 |
| C | 電容器 | EH | 發熱器件 | EL |
照明電 |
EV | 空氣調節器 | FA |
帶瞬時動作的限流保護器件 |
| FU |
熔斷器 |
FV |
限壓保護器件 |
GS | 同步發電機 | GA | 異步發電機 | FR | 帶延時動作的限流保護器件 |
| GB | 蓄電池 | HA | 報警器 | HL | 指示燈 | KA |
過流繼電器 |
FS |
帶瞬時、延時動作的限流保護器件 |
| KM | 接觸器 | KR | 熱繼電器 | KT |
延時繼電器 |
L | 電感器 | M | 電動機 |
| MS |
同步電動機 |
MT | 力矩電動機 | PA | 電流表 | PJ |
電度表 |
PS | 記錄儀表 |
| PV | 電壓表 | QF | 斷路器 | TA |
電流互感器 |
QS | 隔離開關 | QM | 電動機保護開關 |
| TC | 電源互感器 | TV | 電壓互感器 | XB |
連接片 |
XJ | 測試插孔 | XP | 插頭 |
| XS |
插座 |
XT | 端子排 | YA | 電磁鐵 | YM | 電動閥 | YV | 電磁閥 |
２、輔助文字符號
| 符號 | 描述 | 符號 | 描述 | 符號 | 描述 | 符號 | 描述 | 符號 | 描述 |
| A | 電流、模擬 | AC | 交流 | AUT | 自動 | ACC | 加速 | ADD | 附加 |
| ADJ |
可調 |
AUX | 輔助 | ASY | 異步 | BRK |
制動 |
BK | 黑 |
| BL | 藍 | BW |
向后 |
C | 控制 | CW | 順時針 | CCW |
逆時針 |
| D | 延時、數字 | DC | 直流 | DEC |
減 |
E | 接地 | EM | 緊急 |
| F |
快速 |
FB | 反饋 | FW | 向前 | GN |
綠 |
H | 高 |
| IN | 輸入 | INC |
增 |
IND | 感應 | L | 低、限制 | LA |
閉鎖 |
| M | 主、中間線 | MAN | 手動 | N |
中性線 |
OFF | 斷開 | ON | 閉合 |
| OUT |
輸出 |
P | 壓力、保護 | PE | 保護接地 | PEN |
保護接地與中性共用 |
PU | 不接地保護 |
| R | 記錄、反 | RD |
紅 |
RST | 復位 | RES | 備用 | RUN |
運行 |
| S | 信號 | ST | 啟動 | SET |
置位、定位 |
SAT | 飽和 | STE | 步進 |
| STP |
停止 |
SYN | 同步 | T | 溫度、時間 | TE |
無干擾接地 |
V | 速度、電壓、真空 |
| WH | 白 | YE |
黃 |
圖形符號大全：
|
序號 |
圖 形 符 號 |
說 明 |
|
1 |
|
開關(機械式)電氣圖形符號 |
|
2 |
|
多級開關一般符號單線表示 |
|
3 |
|
多級開關一般符號多線表示 |
|
4 |
|

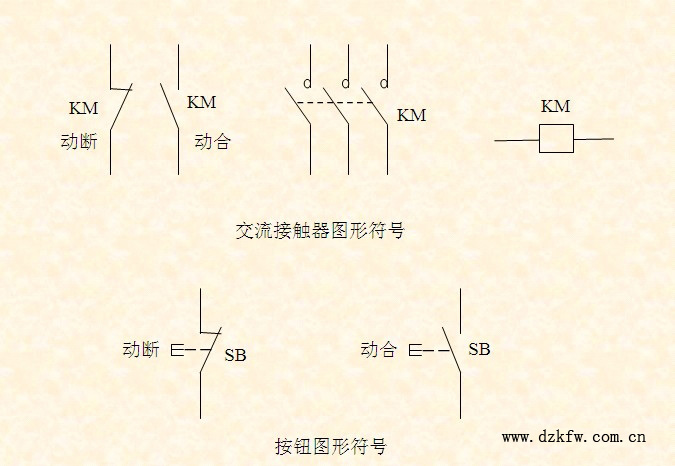

接觸器(在非動作位置觸點斷開) |
|
5 |
|
接觸器(在非動作位置觸點閉合) |
|
6 |
|
負荷開關(負荷隔離開關)電氣圖用圖形符號 |
|
7 |
|
具有自動釋放功能的負荷開關 |
|
8 |
 |
熔斷器式斷路器 www.diangon.com |
|
9 |
|
斷路器 |
|
10 |
|
隔離開關 |
|
11 |
|
熔斷器一般符號 |
|
12 |
|
跌落式熔斷器 |
|
13 |
|
熔斷器式開關 |
|
14 |
|
熔斷器式隔離開關 |
|
15 |
|
熔斷器式負荷開關 |
|
16 |
|

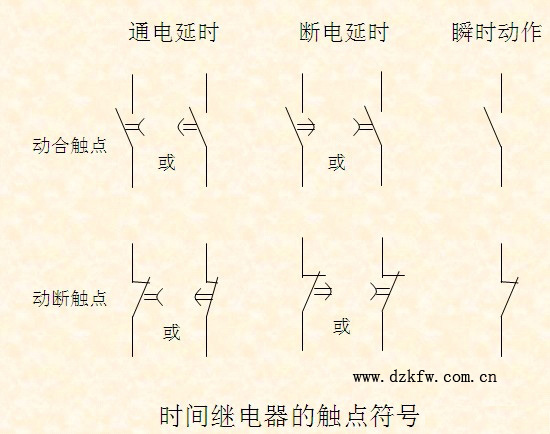

當操作器件被吸合時延時閉合的動合觸點 |
|
17 |
|
當操作器件被釋放時延時閉合的動合觸點 |
|
18 |
|
當操作器件被釋放時延時閉合的動斷觸點電氣圖用圖形符號 |
|
19 |
|
當操作器件被吸合時延時閉合的動斷觸點 |
|
20 |
|
當操作器件被吸合時延時閉合和釋放時延時斷開的動合觸點 |
|
21 |
|
按鈕開關(不閉鎖) |
|
22 |
 |
旋鈕開關、旋轉開關(閉鎖) |
|
23 |
 |

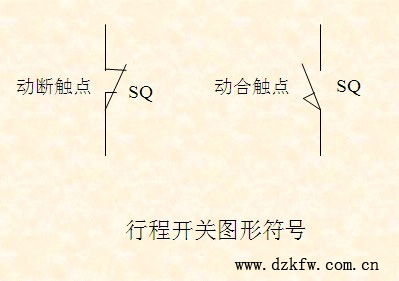

位置開關，動合觸點 限制開關，動合觸點 |
|
24 |
 |
位置開關，動斷觸點 限制開關，動斷觸點 |
|
25 |
 |
熱敏開關，動合觸點 注:θ可用動作溫度代替 |
|
26 |
 |
熱敏自動開關，動斷觸點 注:注意區別此觸點和下圖所示熱繼電器的觸點 |
|
27 |
 |
具有熱元件的氣體放電管熒光燈起動器 |
|
28 |
 |
動合(常開)觸點 注:本符號也可用作開關一般符號 |
|
29 |
|
動斷(常閉)觸點 |
|
30 |
|
先斷后合的轉換觸點 |
|
31 |
|
當操作器件被吸合或釋放時，暫時閉合的過渡動合觸點 |
|
32 |
|
座(內孔的)或插座的一個極 |
 | ||
|
33 |
 |
插頭(凸頭的)或插頭的一個極 |
 | ||
|
34 |
|
插頭和插座(凸頭的和內孔的) |
 | ||
|
35 |
 |
接通的連接片 |
|
36 |
 |
換接片 |
|
37 |
 |
雙繞組變壓器 |
|
38 |
|
三繞組變壓器 |
|
39 |
|
自耦變壓器 |
|
40 |
 |
電抗器扼流圖 |
|
41 |
 |
電流互感器 脈沖變壓器 |
|
42 |
 |
具有兩個鐵芯和兩個二次繞組的電流互感器 |
|
43 |
 |
在一個鐵芯上具有兩個二次繞組的電流互感器 |
|
44 |
 |
具有有載分接開關的三相三繞組變壓器，有中性點引出線的星形-三角形連接 |
|
45 |
 |
三相三繞組變壓器，兩個繞組為有中性點引出線的星形，中性點接地，第三繞組為開口三角形連接 |
|
46 |
 |
三相變壓器 星形-三角形連接 |
|
47 |
 |
具有有載分接開關的三相變壓器 星形-三角形連接 |
|
48 |
 |
三相變壓器 星形-曲折形連接 |
|
49 |
 |
操作器件一般符號 |
|
50 |
 |
具有兩個繞組的操作器件組合表示法 |
|
51 |
 |
熱繼電器的驅動器件 |
|
52 |
|
氣體繼電器 |
|
53 |
 |
自動重閉合器件 |
|
54 |
 |
電阻器一般符號 |
|
55 |
 |
可變電阻器 可調電阻器 |
|
56 |
 |
滑動觸點電位器 |
|
57 |
 |
預調電位器 |
|
58 |
 |
電容器一般符號 |
|
59 |
 |
可變電容器 可調電容器 |
|
60 |
 |
雙聯同調可變電容器 |
|
61 |
 |
指示儀表(星號必須按規定予以代表) |
|
62 |
|
電壓表 |
|
63 |
|
電流表 |
|
64 |
|
無功電流表電氣圖形符號 |
|
65 |
 |
最大需量指示器(由一臺積算儀表操作的) |
|
66 |
|
無功功率表 |
|
67 |
|
功率因素表 |
|
68 |
|
頻率表 |
|
69 |
|
溫度計、高溫計(θ可由t代替) |
|
70 |
 |
轉速表 |
|
71 |
 |
積算儀表、電能表(星號必須按規定予以代替) |
|
72 |
 |
安培小時計 |
|
73 |
|
電能表(瓦特小時表) |
|
74 |
|
無功電能表 |
|
75 |
 |
帶發送器電能表 |
|
76 |
|
由電能表操縱的遙測儀表(轉發器) |
|
77 |
 |
由電能表操縱的帶有打印器材的遙測儀表(轉發器) |
|
78 |
 |
屏、盤、架一般符號 注:可用文字符號或型號表示設備名稱 |
|
79 |
 |
列架一般符號 （http://www.diangon.com/版權所有） |
|
80 |
 |
人工交換臺、中斷臺、測量臺、業務臺等一般符號 |
|
81 |
 |
控制及信號線路(電力及照明用) |
|
82 |
 |
原電池或蓄電池 |
|
83 |
  |
原電池組或蓄電池組 |
|
84 |
 |
帶抽頭的原電池組或蓄電池組 |
|
85 |
 |
接地一般符號 |
|
86 |
 |
接機殼或接底板 |
|
87 |
 |
無噪聲接地 |
|
88 |
 |
保護接地 |
|
89 |
 |
等電位 |
|
90 |
 |
電纜終端頭 |
|
91 |
 |
電力電纜直通接線盒 |
|
92 |
 |
電力電纜連接盒，電力電纜分線盒 |
|
93 |
|
控制和指示設備 |
|
94 |
 |
報警啟動裝置(點式-手動或自動) |
|
95 |
 |
線型探測器 |
|
96 |
|
火災報警裝置 |
|
97 |
 |
熱 |
|
98 |
 |
煙 |
|
99 |
 |
易爆氣體 |
|
100 |
 |
手動啟動 |
KM
QF
QS
FU
FF
SB
PV
PA
PR
PW
PF
PJ
PJR
|
項目 |
種類 |
GB／T4728—98～2000新版符號 | |
|
圖形符號 |
說明 | ||
|
限定符號 |
電流和電壓的種類 |
直流 | |
|
交流 | |||
|
～50Hz |
示例：50Hz | ||
|
～100…60kHz |
示例：交流，頻率范圍100kHz到600Hz | ||
|
3/N～400/230V |
電壓值也可標注在符號右邊，相數和中性線數可標注在符號左邊 | ||
|
3/N～50Hz/TN-S |
且中性線與保護導體全部分開的系統(表示三相帶中性線過去曾允許用3N，3+N，現在規定只能用3／N) | ||
|
+ |
正極性 | ||
|
－ |
負極性 | ||
|
N |
中性(中性線) | ||
|
M |
中間線 | ||
|
導線和連接器件、插頭插座、電纜終端頭 |
端子和導線的連接 |
T型連接 | |
|
導體的雙重連接 | |||
|
連接器件 |
接通的連接片 | ||
|
電阻器 一般符號 | |||
|
無源元件 |
電阻器 |
可調電阻器 | |
|
電容器 |
電容器，一般符號 | ||
|
半導體管和電子管 |
半導體二極管 |
半導體二極管一般符號 | |
|
晶閘管 |
無指定形式的三極晶體閘流管 | ||
|
半導體三極管 |
PNP半導體管 | ||
|
集電極接管殼的NPN半導體管 | |||
|
NPN型半導體三極管 | |||
|
半導體管和電子管 |
光敏、光電子半導體 |
光電二極管 | |
|
光電池 | |||
|
電機、變壓器及變流器 |
直流電機 |
直流串勵電動機 | |
|
異步電動機 |
三相鼠籠式異步電動機 | ||
|
單相鼠籠式有分相繞組引出端的異步電動機 | |||
|
三相繞線式異步電動機 | |||
|
電機、變壓器及變流器 |
變壓器和電抗器 |
雙繞組變壓器 | |
|
三繞組變壓器 | |||
|
常用的其他符號 |
接地、接機殼和等電位 |
接地，一般符號 | |
|
抗干擾接地，無噪聲接地 | |||
|
保護接地 | |||
|
開關、控制和保護裝置 |
兩個或三個位置的觸點 |
動合觸點，也稱常開觸點 | |
|
動斷觸點，也稱常閉觸點 | |||
|
先斷合后的轉換觸點 | |||
|
開關、控制和保護裝置 |
延時觸點 |
當操作器件被吸合時延時閉合的動合觸點 | |
|
當操作器件被釋放時延時斷開的動合觸點 | |||
|
當操作器件被吸合時，延時斷開的動斷觸點 | |||
|
當操作器件被釋放時，延時斷開的動斷觸點 | |||
|
測量儀表、燈和信號器 |
燈和信號器件 |
燈，一般符號 | |
|
閃光燈信號 | |||
|
電喇叭 | |||
|
電力照明和電信布置 |
插座和開關 |
(電源)插座一般符號 | |
|
(電源)多個插座(示出三個) | |||
|
帶保護接點(電源)插座 | |||
|
具有護板的(電源)插座 | |||
|
開關，一般符號 | |||
|
暗裝、密閉、防爆符號已取消 |
雙極開關 | ||
|
單極拉線開關 | |||
|
單極限時開關 | |||
