無線局域網(WLAN)技術作為傳統有線網絡的延伸，在某些環境也可以替代傳統的有線網絡。對比傳統的有線傳輸解決方案，使用WLAN無線網絡實現數據傳輸具有以下顯著特點：

• 簡易性：WLAN無線網絡傳輸系統的安裝快速簡單，可減少敷設管道及布線等繁瑣工作。

• 靈活性：WLAN無線網絡和終端無線接入，可以擺脫網線的束縛，更方便更靈活。設備可以靈活移動，或者可以方便的調整安裝位置，使無線網絡達到有線網絡不易覆蓋的區域。

• 綜合成本低： WLAN無線網絡減少了布線的費用，在需要頻繁移動和變化的動態環境中，有著不可替代的價值和優勢。

• 擴展能力強：WLAN 無線網絡更方便擴展，可以根據具體應用需要，隨意的增加無線設備，同時增加無線終端的接入和使用量。

一、工廠無線網絡覆蓋需求分析

大型廠區無線網絡WLAN的需求，可分為車間生產區的無線設備，辦公區移動辦公。在生產區要充分考慮車間的惡劣環境，設備的穩定可靠；在辦公區要充分考慮訪客（領導、客戶、合作伙伴）接入網絡的需求。



車間環境特點和需求：

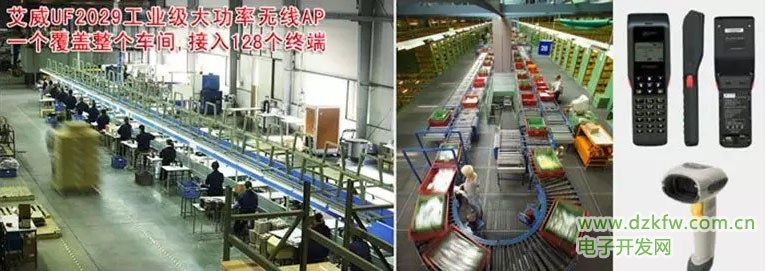

• 生產設備經常變動位置、手持終端、叉車等頻繁移動。

• 車間區域大，梁架高，布有線網絡成本高，線路生產容易損壞。

• 一些區域環境惡劣，高溫、潮濕、粉塵、腐蝕等因素導致網絡設備和線路易損壞。



WLAN無線網絡其核心是對車間進行無線覆蓋，穩定優質的無線網絡主要是保證幾點：

• 信號強全覆蓋，無覆蓋盲區和死角。

• 無線速率高，網絡延時小，AP間無相互干擾。

• 無線AP支持無縫漫游，跨AP會有延時，盡量減少跨AP。

• 充分考慮車間各種惡劣環境對無線設備及穩定性的影響。

二、工廠無線網絡設計

根據廠區車間對無線網絡WLAN的需求，以及車間生產環境的特殊性，基于以上分析需求和要點，方案設計如下。

1、覆蓋要求：信號強全覆蓋，無覆蓋盲區和死角

（1）扇區覆蓋：

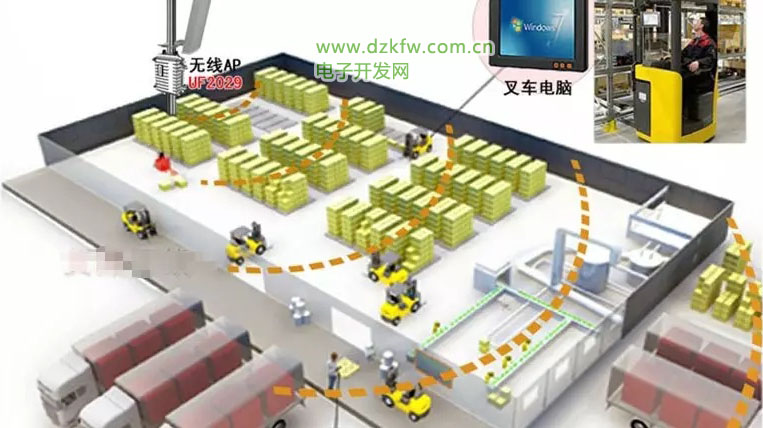

對于全敞開的工廠車間，為了減少走線和降低成本，一般采用扇區天線進行覆蓋。其安裝和效果類似于壁掛音箱，在車間其中一端3-5米高的位置安裝無線AP和扇區天線，覆蓋整個車間區域。最大覆蓋區域可達100×500米。



扇區覆蓋的優點：

覆蓋范圍寬，安裝簡單，只需在安裝無線AP的位置走一條網線，整體布線少，省事。節省大量布線成本和安裝安裝工時，降低綜合成本。

一個車間一個AP占用一個無線信道，不存在AP之間相互同頻。整個車間倉庫都是在一個AP覆蓋下，手持設備和移動終端隨意移動不會出現跨AP切換的問題，真正意義上的零延時零切換。

扇區覆蓋的缺點：

適合于全敞開的車間，中間不能有橫墻或隔斷。對有橫墻或結構復雜的車間不適合。

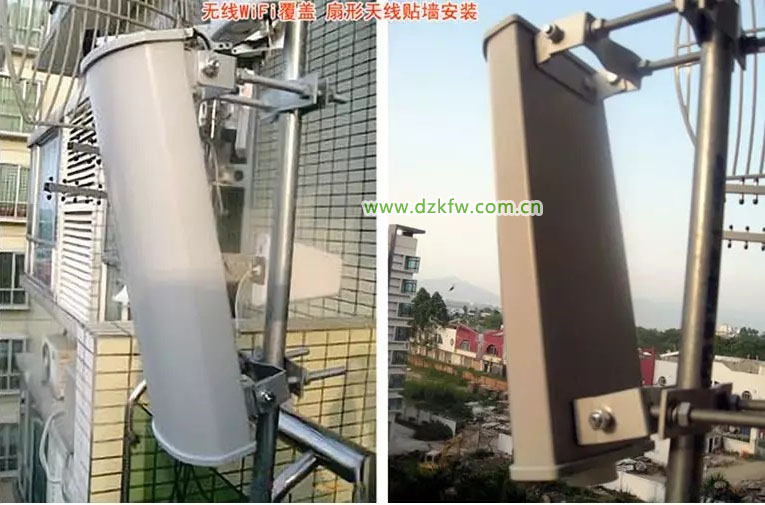

扇區天線安裝方法：



如果不是直通全敞開的車間，中間有橫墻隔斷，或者大型障礙物遮擋，可以采用一個AP接兩個扇區天線，通過饋線拐彎繞過障礙物或者穿過橫墻，對兩個敞開的區域進行覆蓋。

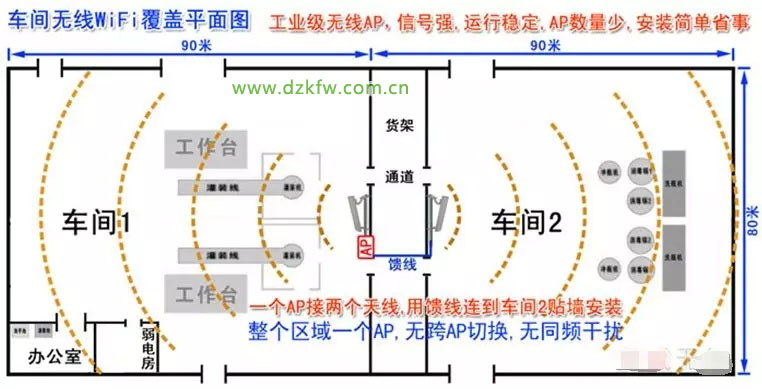

如下圖所示，左右兩個車間，分別安裝一個扇區天線，通過10-20米饋線連接，可以覆蓋兩個車間，兩個車間中間約10米的通道部分通過衍射被覆蓋，同樣有WiFi信號。這樣兩個車間都同屬于一個AP一個信道，人員手持移動設備和帶終端的叉車、推車等，可以隨意移動不會出現跨AP切換的問題，或者跳轉連接到其他AP造成延時和不穩定的問題，這也是從初始無線網絡覆蓋方案設計上，對無線穩定連接最底層的保障。



（2）天饋式覆蓋

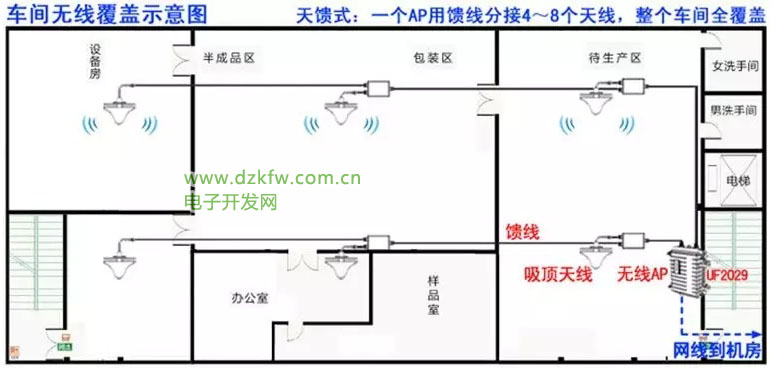

扇區覆蓋對全敞開的車間、倉庫非常有效，對于有很多橫墻和隔斷的車間，可以采用天饋式進行覆蓋，一個AP分接4-8個吸頂天線，通過饋線連接，饋線可以靈活的拐彎和穿墻，把WiFi信號送到車間不同的隔斷區域，達到對整個車間的全覆蓋。

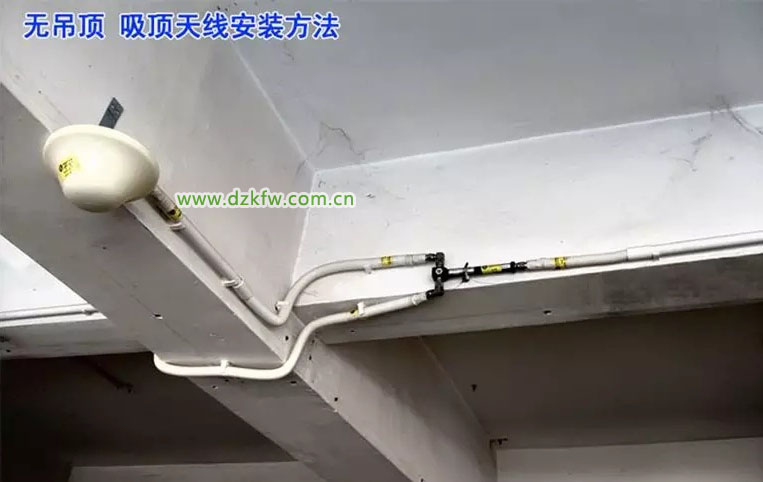

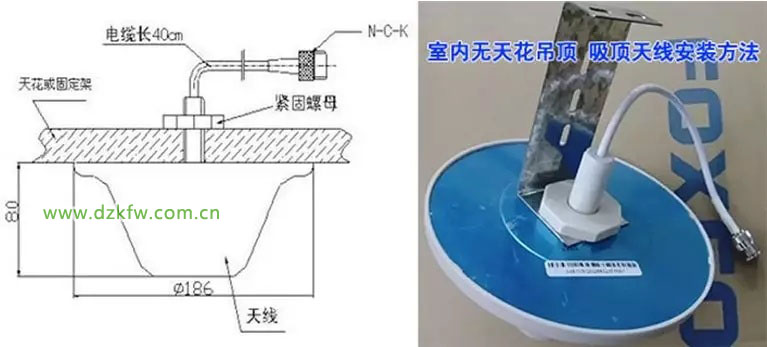

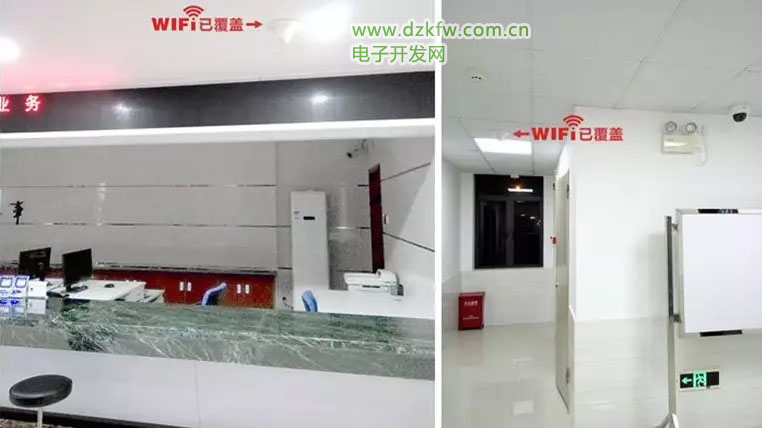

如圖所示，對較大的空間和區域，安裝1-2個天線，天線間隔15-30米，對于較小的房間和區域，吸頂天線拐彎或穿孔，安裝在屋內或者門口。



天饋式覆蓋的優點：

覆蓋范圍寬，對場地環境的適應性強，安裝部署靈活，方便擴展。適合結構復雜或有隔墻的車間，饋線可以拐彎穿墻到達要覆蓋的區域。

一個車間一個AP占用一個無線信道，不存在AP之間相互同頻。整個車間倉庫都是在一個AP覆蓋下，手持設備和移動終端隨意移動不會出現跨AP切換的問題，真正意義上的零延時零切換。

天饋式覆蓋的缺點：

饋線布線安裝時相對麻煩些，成本稍高些。對屋頂很高的車間，貼墻或沿橋架走線。





在設計和安裝中，綜合考慮效果和投入，以及建設和后期維護運營的實際，對需要的車間進行全覆蓋。但是也有重點和次要之分的，重點區域必須保證覆蓋到位，次要區域覆蓋相對可以有所降低。



三、工廠無線AP的要求

1、工廠車間無線AP要求：

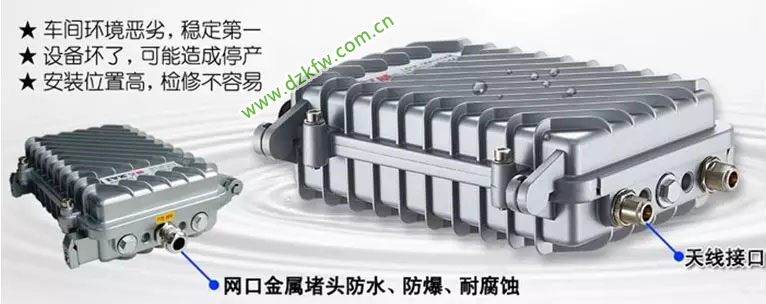

• 應選擇全鋁外殼的工業級無線AP，采用外散熱方式，散熱好，工作穩定。

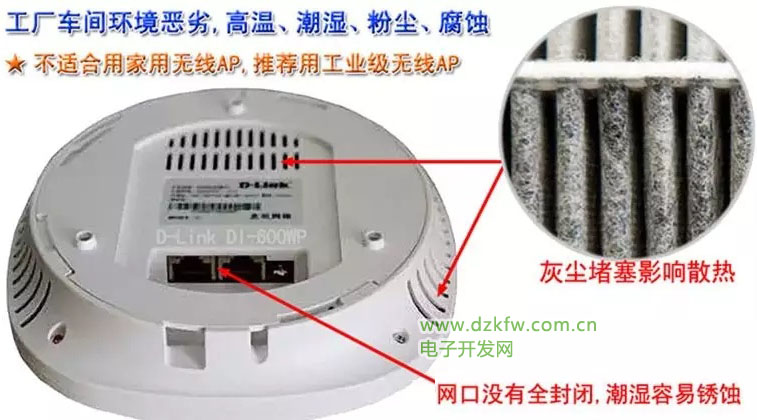

• 家用塑料外殼的AP，粉塵容易進入散熱槽，覆蓋內部元件和堵塞散熱槽。

• 特殊行業還需要注意防水、防爆、防粉塵、防腐蝕，首選工業級無線AP。



另外，應選用AP+AC的部署模式，無線AP只負責無線信號和無線終端的接入，把無縫漫游、負載均衡、WiFi密碼設置、無線信道設置、來賓無線網絡、無線認證等高級網絡功能和管理功能，都移到AC管理服務器集中管理。把路由和DHCP功能交給企業級路由器。



這樣的好處是，無線網絡部署更快捷、維護量少，通過AC集中管理更方便，更改WiFi密碼，一次更改，所有AP全部生效。另外，建議采用AC支持動態功率調整和動態頻率分配的AP，這樣在復雜無線環境中，允許AP之間互相通過算法來協商和自行設定合適的功率和頻點，減輕無線規劃和維護的工作量。

2、AC管理服務器：

AC即無線AP接入控制器，負責控制和管理局域網中所有AP，實現統一集中管理，設置簡單快捷。除此之外，還應支持多SSID、來賓無線、無線認證等高級功能，選擇產品和方案是要注意，避免無線部署完畢后才發現功能不完善。

（1）支持多SSID

具體的說，工廠企業客人來訪時需要使用無線WiFi上網。普通WiFi接入后，可以通過網上鄰居訪問公司的內部電腦和服務器，可能造成財務和資料外泄等安全隱患。如果單獨做一個網絡給客戶使用，顯然會重復建設增加投資，造成資源浪費。

最理想的方案是，無線AP和AC控制服務器支持多SSID和來賓無線網絡，無線AP同時發出多個SSID的無線WiFi信號，其中分別分配給來訪客戶，內部員工和領導使用，同時每個SSID具有不同的權限和訪問范圍。

（2）來賓無線網絡

另外，出來支持多SSID功能，還要支持來賓無線網絡功能，即供來訪客戶使用的無線WiFi，一般采用來賓無線網絡，通過來賓無線接入用戶，只能上網，不能訪問內部網絡。杜絕了客戶通過網上鄰居訪問公司內部電腦，或傳播病毒的安全隱患。另外客戶之間也是相互隔離，同時也保證了客戶上網的安全。

3、企業門戶和無線認證

無線認證功能，當用戶連接無線WiFi時，會彈出一個企業門戶網頁，這個企業門戶網頁保存在AC里，企業門戶網頁可根據企業需求定制，通過手機向客戶介紹企業產品，留取客戶聯系方式，給客戶指引，提升企業形象。

通過AC管理服務器、形成企業網絡管理平臺，實現有線無線一體化管理，提供基于WEB的配置、維護、性能監控、網絡安全、用戶賬戶等的統一管理。
