關鍵字：1.5V微型無線調頻話筒

 本文用了12個元件做了一個微型無線調頻話筒，工作頻率穩定，發射距離在30米左右，6V供電時可達到100米以上。

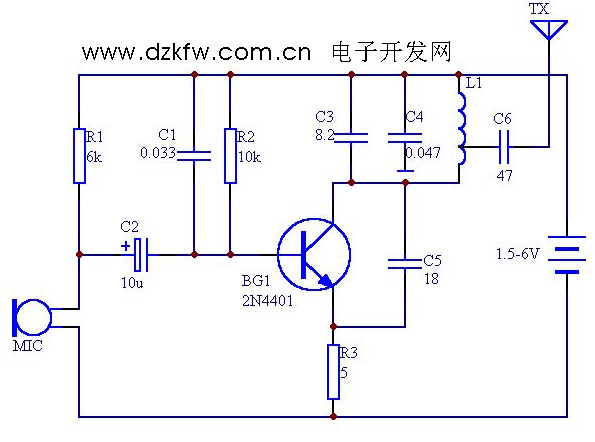

   電路如圖所示，BG1與C1、C3組成高頻振蕩電路。其發射距離與發射管工作電流大小有關，上偏電阻R2可改變BG1輸出電流。
   選擇BG1時，管子的fT必須大于300MHz，但fT太高會影響調制，電感L分作兩個線圈來繞制，但繞向必須相同，L1用直徑0.5mm漆包線在直徑5mm骨架上繞4匝，L2繞3匝。天線可用一根0.6米長的軟導線。
