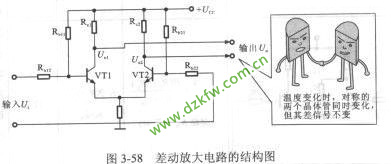

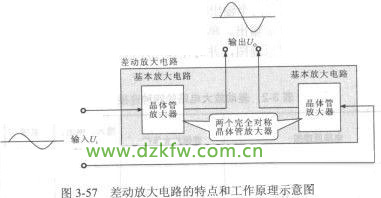

下面以典型的差動放大電路為例，T7024介紹其基本結構和識圖方法，圖3-58所示為差動放大電路的結構圖。


    由圖可見，它實際上是由兩個對稱的單管共射放大電路組成的。其中VT1和VT2是兩只特性相同的三極管，R_bl1和R_b21是偏置電阻器，R_b12和R_b22是基極限流電阻器，而心1和R_c2是集電極負載電阻器。通常為了滿足對稱的要求，必須使R_bll=R_b21，R_b12=R_b22，R_cl=R_c2。Ui是輸入信號電壓，它經R_bl和R_b2分壓為U_i1和U_i2，分別加到兩管的基極（稱為雙端輸入）；Uo是輸出電壓，它為兩管輸出電壓之差，即Uo= U_ol- U₀₂（稱為雙端輸出）。
    (1)對零點漂移的抑制作用
    由于VT1和VT2完全對稱，所以在沒有加入輸入信號時（即當Ui=0時），U_ol=U₀₂，Uo=U_ol-U₀₂=0。如果由于某種原因，使兩管集電極電流發(fā)生變化，那么，它們各自的變化量大小相等，方向相同。即△U_Cl=△U_C2，則輸出變化量△Uo=△U₀₁-△U₀₂=0，這就說明，零點漂移因相互補償而抵消了，仍使輸出電壓為0。顯然，這種差動式放大電路兩邊的對稱性越好，其抑制零點漂移的效果越好。
    (2)差動放大器放大有用信號的原理
    實際的輸入信號（即有用信號）電壓通常加到兩個輸入端之間（稱為雙端輸入），由于電路對稱，且有U_ol=-U₀₂，所以Uo=U₀₁-U₀₂=2Uo，因此輸出電壓不但不會為0，反而比單管輸出大一倍。這就是差動放大器可以有效放大有用輸入信號的原理。
