什么是lm339/LM339是四電壓比較器集成電路。
該電路的特點如下:
工作電源電壓范圍寬,單電源、雙電源均可工作,單電源: 2~36V,雙電源:±1~±18V;
消耗電流小, Icc=1.3mA;
輸入失調電壓小, VIO=±2mV;
共模輸入電壓范圍寬, Vic=0~Vcc-1.5V;
輸出與TTL,DTL,MOS,CMOS 等兼容;
輸出可以用開路集電極連接“或”門;
采用雙列直插14 腳塑料封裝(DIP14)和微形的雙列14 腳塑料封裝(SOP14)
內部結構圖

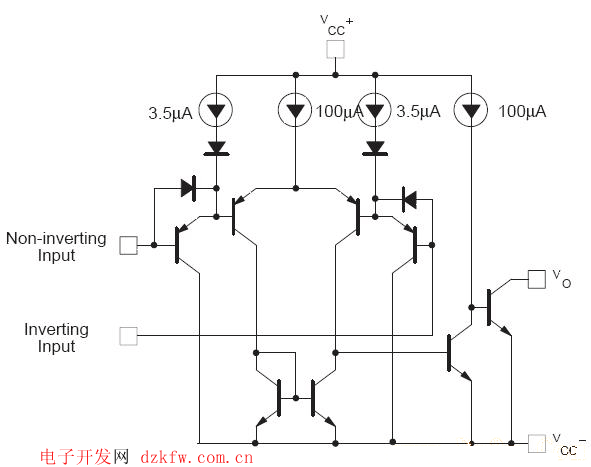

1/4 的內部電路圖
LM339引腳功能排列表:
|
引腳功能 |
符號 |
引 |
引腳功能 |
符號 |
1 |
輸出端2 |
OUT2 |
8 |
反向輸入端3 |
1N-(3) |
2 |
輸出端1 |
OUT1 |
9 |
正向輸入端3 |
1N+(3) |
3 |
電源 |
VCC + |
10 |
反向輸入端4 |
1N-(4) |
4 |
反向輸入端1 |
1N-(1) |
11 |
正向輸入端4 |
1N+(4) |
5 |
正向輸入端1 |
1N+(1) |
12 |
電源 |
Vcc- |
6 |
反向輸入端2 |
1N-(2) |
13 |
輸出端4 |
OUT4 |
7 |
正向輸入端2 |
OUT2(2) |
14 |
輸出端3 |
OUT3 |
LM339主要參數表:
參數名稱 |
符號 |
數值 |
單位 |
電源電壓 |
VCC |
±18 或36 |
V |
差模輸入電壓 |
VID |
±36 |
V |
共模輸入電壓 |
VI |
-0.3~VCC |
V |
功耗 |
Pd |
570 |
mW |
工作環境溫度 |
Topr |
0 to +70 |
℃ |
貯存溫度 |
Tstg |
-65 to 150 |
℃ |
電特性(除非特別說明,VCC=5.0V, Tamb=25℃)
數名稱 |
符號 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
輸入失調電壓 |
VIO |
VCM=0 to VCC-1.5 VO(P)=1.4V, Rs=0 |
- |
±1.0 |
±5.0 |
mV |
輸入失調電流 |
IIO |
- |
- |
±5 |
±50 |
nA |
輸入偏置電流 |
Ib |
- |
- |
65 |
250 |
nA |
共模輸入電壓 |
VIC |
- |
0 |
- |
VCC-1.5 |
V |
靜態電流 |
ICC |
VCC = +5V, no load |
- |
1.1 |
2.0 |
mA |
VCC = +30V, no load |
- |
1.3 |
2.5 |
mA | ||
電壓增益 |
AV |
VCC=15V, RL>15kΩ |
- |
200 |
- |
V/mV |
灌電流 |
lsink |
Vi(-)>1V, Vi(+)=0V, Vo(p)<1.5V |
6 |
16 |
- |
mA |
輸出漏電流 |
IOLE |
Vi(-)=0V, Vi(+)=1V, VO=5V |
- |
0.1 |
- |
nA |
使用說明:
LM339是高增益,寬頻帶器件,象大多數比較器一樣,如果輸出端到輸入端有寄生電容而產生耦合,則很容易產生振蕩.這種現象僅僅出現在當比較器改變狀態時,輸出電壓過渡的間隙.電源加旁路濾波并不能解決這個問題,標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的.減小輸入電阻至小于10K將減小反饋信號,而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換,使得不可能產生由于寄生電容引起的振蕩.除非利用滯后,否則直接插入IC并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩,如果輸入信號是脈沖波形,并且上升和下降時間相當快,則滯回將不需要.
比較器的所有沒有用的引腳必須接地.
LM339偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關.
通常電源不需要加旁路電容。
差分輸入電壓可以大于Vcc并不損壞器件.保護部分必須能阻止輸入電壓向負端超過-0.3V.
LM339的輸出部分是集電極開路,發射極接地的 NPN輸出晶體管,可以用多集電極輸出提供或 OR ing
功能.輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上,不受 Vcc端電壓值的限制.此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用),輸出部分的陷電流被可能得到的驅動和器件的β值所限制.當達到極限電流(16mA)時,輸出晶體管將退出而且輸出電壓將很快上升.輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時,輸出晶體管的低失調電壓(約1.0mV)允許輸出箝位在零電平。
