控制回路要先將分別控制正反轉停止的兩個按鈕串聯接好，隨后將兩個分別控制正反轉啟動的兩個按鈕并聯接好后與停鈕的一端接好，停鈕的另一端準備與電源連接，然后再把分別正轉反轉主接觸器的常開輔助接點分別并聯在各自相對應的啟動按鈕兩端，之后再將各自主接觸器的常閉輔助接點串聯到對方的啟動回路中，也就是說正轉的常閉串接在反轉啟動按鈕的一端，相對應反轉的常閉接點要與正轉的啟動按鈕一端串聯，起到互鎖的作用，（就是說正轉運行時期接觸器常閉輔助接點會將反轉的啟動回路斷開，反之則依然是這個道理，為的是防止同時期按下下按鈕會造成一次回路的相間短路，這個待會再解釋?zhuān)�，然后將兩個常閉接點的另一端分別與所對應的啟動回路的主接觸器的線圈一段進行連接（就是說控制正轉地啟動的回路就串接正轉接觸器的線圈一段，反轉起動控制回路就與反轉的主接觸器線圈一端串接，不要弄混了）將兩個線圈的另一端并聯接在一起后接入熱繼電器的常閉接點的一端，熱繼電器常閉接點的另一端準備與中性點N或另一相線連接，這要看主接觸器線圈的電壓（220V就與中性點N連接，380v的話就接另外一相線），還需要在控制回路的最前端即停止按鈕準備接電源的一端在接相線制前要經過一個控制保險，現在只能說控制回路接好了。下面就接主回路，主回路需要2個接觸器，分別用于正轉和反轉時接通主回路，所以將兩個接觸器主觸頭的上端分別與三相交流電源的3條相線連接，而主觸頭的下端對應的觸頭上則要將其中任意兩條線互換一下，然后按照互換以后的順序接入電動機繞組連接好以后的3個連接片上(比如說三相電源ABC順序接到一個接觸器上口，并在此處按照相同的順序與另外一個接觸器上口并聯，然后其中一個接觸器的下口還按照ABC的順序引出線接到電機繞組連接片，而同時要按照ACB或BAC或CBA的順序?qū)⒁�出線接到另外一個接觸器的下口)，另外還要在接觸器到電機接線盒接線處之間先行串接熱繼電器的主接點，同時還要在電源引線與接觸器上口之間串接熔斷器。這樣全部回路大致接好了。
短路保護由熔斷器擔負，過載有熱繼電器承擔。
這個回路是比較簡單的，大致原理是保證電機正轉時反轉不能接通，而反轉時正轉也不能接通，否則同時吸合接觸器就會使三相交流電在接觸器下口形成短路，所以要在回路中加閉鎖，再有就是無論反轉還是正轉都要求隨時可以停止電機運行，因此停止按鈕要串聯，起紐要并聯。

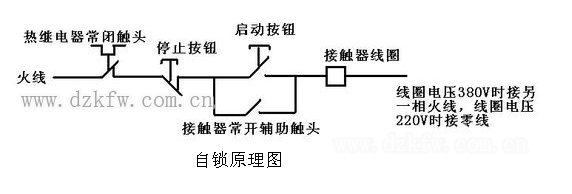

自鎖原理圖：

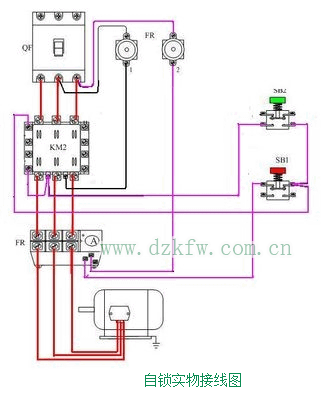

自鎖實物接線圖：

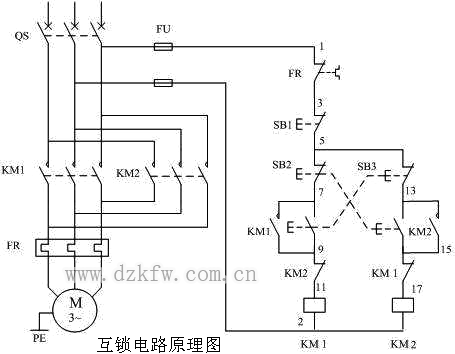

互鎖原理圖：

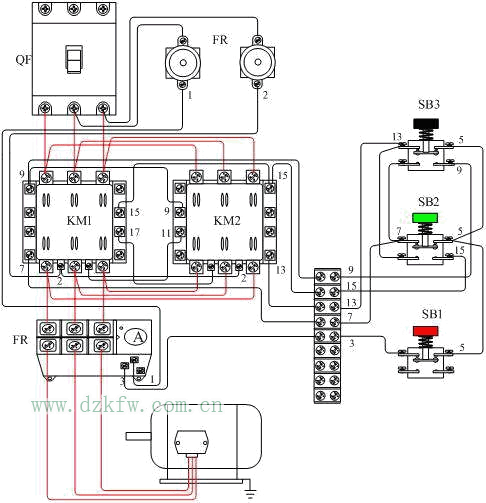

互鎖實物接線圖：
