會員注冊本文使用FC111做講解示范,FC 111 是專為風機/泵類應用設計的變頻器。內置各種風機/泵類應用的功能，廣泛適用于水/水處理、HVAC系統、環保等領域的風機、泵類應用。
一、概述

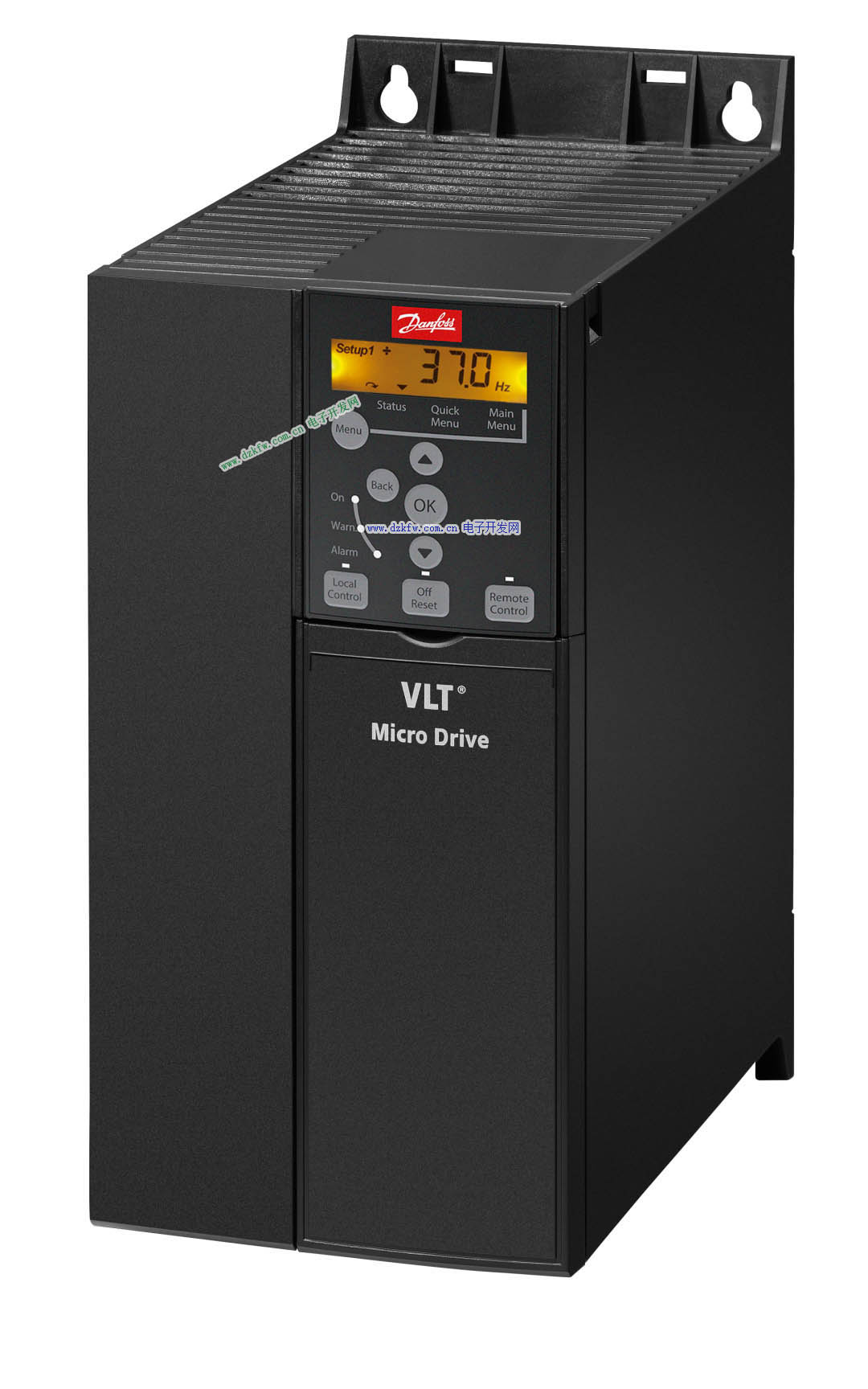

丹佛斯FC111變頻器是新一代的風機水泵專用型變頻器，這里我們介紹FC111單泵恒壓供水的詳細應用。
二、系統介紹.
FC111單泵恒壓供水系統主要完成以下功能:
維持水壓恒定
系統睡眠與喚醒，當外界停止用水時，系統處于睡眠狀態，直至有用水需求時自動喚醒。
三、需要準備的元件.
適合功率的變頻器一臺
在供水管路上安裝壓力傳感器，用于監測管網壓力。該傳感器將壓力信號轉換為電信號，并將其傳輸?shù)阶冾l器的輸入端.
接線以及參數設置

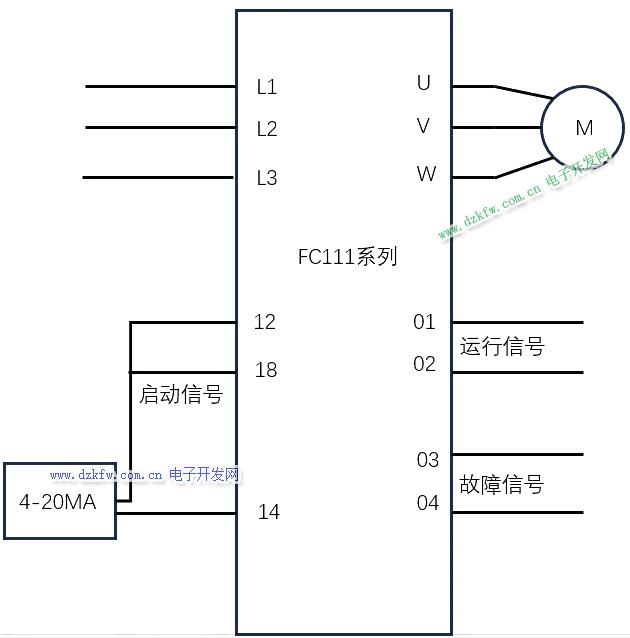

接線示意圖
|
參數號 |
參數描述 |
設置值 |
|
1-00 |
電機控制方式 |
[3]閉環過程模式 |
|
3-02 |
最小參考值 |
0.00 |
|
3-03 |
最大參考值 |
10.0(公斤) |
|
3-10.0 |
預置參考值 |
50.0% (5公斤) |
|
3-15 |
參考值來源1 |
[0]無功能 |
|
3-16 |
參考值來源2 |
[0]無功能 |
|
4-10 |
電機速度方向 |
[0]順時針方向 |
|
4-12 |
電機速度下限 |
30.0Hz |
|
4-14 |
電機速度上限 |
50.0Hz |
|
5-12 |
27號端子的功能 |
[0]無功能 |
|
5-40.0 |
繼電器1功能 |
[5]運行 |
|
5-40.1 |
繼電器2功能 |
[9]故障 |
|
6-29 |
端子54模擬量模式 |
[0]模擬電流 |
|
6-22 |
54號端子低電流 |
4.0mA |
|
6-23 |
54號端子高電流 |
20.0mA |
|
6-24 |
端子54參考/反饋低 |
0.00 |
|
6-25 |
端子54參考/反饋高 |
10.0 |
|
20-00 |
PI反饋來源1 |
[2]54號端子 |
|
20-83 |
PI啟動速度 |
30.0Hz |
|
20-84 |
使用參考值帶寬 |
1.00% |
|
20-93 |
PI比例增益 |
0.5 |
|
20-94 |
PI積分時間 |
8.00 |
