一、ABB變頻器 ACS510變頻器參數設置內容

 ABB ACS510變頻器是一種廣泛應用于工業領域的變頻驅動設備，它可以實現對電動機的速度和扭矩進行精確控制，從而提高設備的效率和運行質量。在使用ACS510變頻器之前，我們需要對其進行參數設置，以確保其能夠按照我們的需求進行工作。下面將詳細介紹ACS510變頻器參數設置的相關內容。

1. 變頻器基本參數設置
   首先，我們需要進行變頻器的一些基本參數設置，包括額定輸入電壓、額定輸出電流、額定功率等。這些參數需要根據具體的電機和工作環境來進行設置，以保證變頻器能夠正常工作。
2. 頻率和速度控制參數設置
   頻率和速度控制是ACS510變頻器的主要功能之一。在設置這些參數時，我們首先需要確定需要控制的電機的額定轉速范圍和工作頻率范圍。然后，根據實際需求，我們可以設置變頻器的最小頻率、最大頻率、加速時間、減速時間等參數。
3. 扭矩和力矩控制參數設置
   ACS510變頻器還可以實現對電機的扭矩和力矩進行控制。在設置扭矩和力矩控制參數時，我們需要確定電機的額定扭矩范圍和工作力矩范圍，并根據具體的應用需求設置變頻器的扭矩限制、力矩限制等參數。
4. 過載和過流保護參數設置
   為了保護電機和變頻器的安全運行，ACS510變頻器還提供了過載和過流保護功能。在設置這些參數時，我們需要根據電機的額定功率和額定電流來確定保護閾值，并設置相應的報警和保護動作。
5. 控制方式和通信參數設置
   ACS510變頻器支持多種控制方式，包括手動控制、自動控制、遠程控制等。在設置控制方式時，我們需要選擇適合實際應用的方式，并進行相應的參數設置。另外，ACS510變頻器還支持與上位機的通信，我們可以通過設置通信參數實現與其他設備的數據傳輸和控制。

總而言之，ACS510變頻器參數設置是一個相對復雜的過程，需要根據具體的應用需求來確定各項參數。在設置過程中，我們應該充分了解變頻器的功能和特性，并根據實際情況進行合理設置，以保證變頻器在工作時能夠達到最佳效果。同時，還要根據設備的實際情況進行監控和調整，以實現精確的電機控制和保護。

二、設置方法  要設置ACS510變頻器，可以按照以下步驟進行：

1. 初始設置。首先，確保變頻器通電，并正確連接功率電纜和控制端子。在變頻器通電后，切換到本地控制模式，此時液晶顯示屏左上角會顯示“LOC”。然后，按MENU/ENTER鍵進入?yún)��?shù)菜單。
2. 設置基本參數。根據電機銘牌上的參數，在參數菜單中設置電機參數，例如電機額定電壓、電流�湣㈩l率、轉速和功率。
3. 電機數據輸入。按下MENU/ENTER鍵，選擇“電機設置”，然后選擇“電機銘牌數據”輸入電機電壓、頻率和實際功率。接著選擇“電機控制設置”，并根據需要選擇“開環控制”或“閉環控制”，并輸入電機的最大轉速。
4. 設置電機控制參數。選擇“電機控制設置”，選擇“參數組”根據應用要求調整加速和減速時間，并設置最大頻率。
5. 選擇控制方法。在“電機設置”中選擇“控制方法”，根據應用需求在“標量控制”或“矢量控制”之間進行選擇。
6. 通信設置。如果需要與變頻器進行通信，可以配置通信設置，如Modbus RTU、Profibus或以太網。
7. 運行測試。設置完成后，可以按下START鍵起動電機，并通過調整給定頻率來觀察電機的旋轉狀態。如果需要改變電機轉向，可以通過改變電機電纜或更改參數1003來實現。

請注意，這些步驟可能會根據具體的ACS510變頻器和應用場景有所不同。在進行任何設置更改之前，建議參考具體的變頻器用戶手冊和電機銘牌信息。

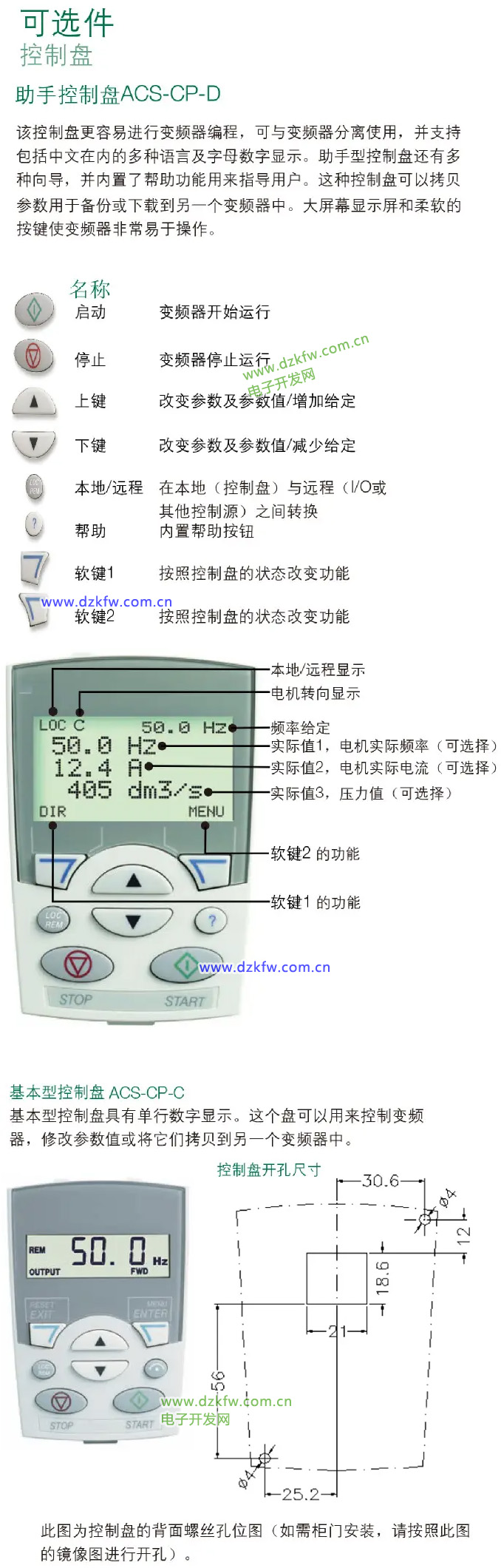

附錄：怎樣操作控制盤按鈕ACS510按鍵說明：
