IGBT，IGCT和IEGT分別是什么，區別和共同點是什么？

　　IGBT與集成門極換流晶閘管IGCT對比

　　受當前技術水平限制，IGBT的工作電流相對較小，比較常用的中高壓大功率IGBT有1700V/ 2400A、3300V/1200A、4500V/900 A、6 500 V/600 A等幾種規格，采用單元件的變流器輸出容量一般不超過1.6 MVA，如要進一步增加輸出容量，只能采用元件并聯或變流器并聯的方式。無論是采取元件串聯或并聯使用還是采用變流器并聯的方法，都會增加系統的復雜性，導致效率和可靠性的降低。

　　IGCT和GTO相比有著更明顯的優勢：（1）無需關斷吸收電路，可減小變流器的體積和重量，提高變流器的效率和可靠性，降低成本；串聯使用時雖需關斷吸收電路，但體積比GTO的小很多；（2）門極驅動電路集成在IGCT內，對外只有門極驅動供電接口和用于傳輸觸發信號和反饋狀態的光纖，可提高變流器抗電磁干擾能力；（3）通態和關斷損耗較小。下圖是3.3kV下IGBT、GTO和IGCT對比。

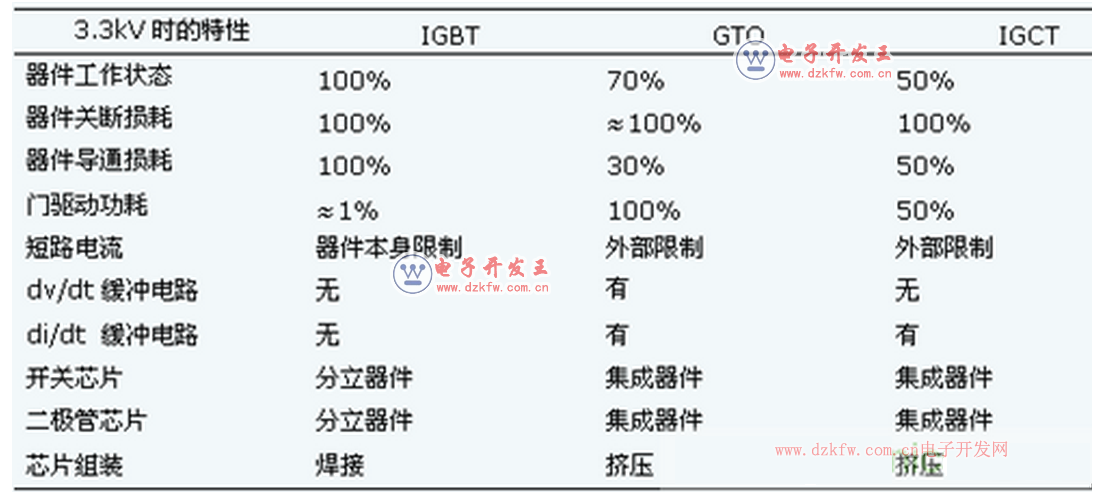

　　圖1：IGBT與IGCT、GTO對比

　　通過上圖對比可以看出：IGCT損耗更少。三種器件的關斷損耗相差不大，導通損耗IGCT和IGBT相差兩倍，但IGCT驅動功率要遠比IGBT大。總之，IGBT在較低電壓應用時，IGBT的導通損耗較低，所以性價比高。而IGCT在較高電壓時性價比高。根據使用場合和設計標準，在1800V~3300V兩者之間有重疊。

　　IGBT與電子注入增強柵晶體管IEGT對比

　　IGBT是一種MOS門極器件，它的門極由電壓驅動，開關速度高，因此在高頻領域得到了廣泛應用，但它也有一些問題，例如工作電壓低，容量小，導通壓降和損耗高，這也限制了它的應用。而IEGT是一種兼?zhèn)淦鋬?yōu)點，克服其缺點的新器件。近年來已經形成了商用產品。與傳統器件相比．它具有通態壓降低，門極驅動電流小，功率密度大，開關損耗小，速度快的優點。圖2為IEGT和GTO門極參數對比，圖3為針對典型規格的4.5KV/3kA IEGT、GTO、IGCT性能對比。

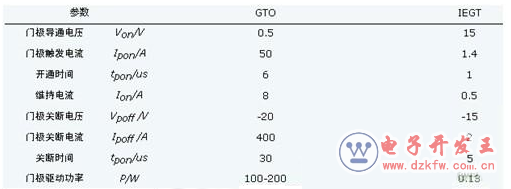

　　圖2：IEGT和GTO門極參數對比

　　圖3：針對典型規格的4.5KV/3kA IEGT、GTO、IGCT性能對比

　　IEGT的優越性能決定了它非常適合在各種大功率變流器中使用。IEGT內部已集成了一個快速的反并聯二極管，且IEGT具有很寬的安全工作區并能承受較高的dv/dt和di/dt，因此IEGT逆變器無需陽極電抗，只需公用一個關斷吸收電路。此外，IEGT門極驅動功率不到lW，門極驅動模塊體積很小。由于IEGT逆變器使用元件數量少，因而可靠性也得到很大提高。其典型特點如下：

　　●與GTO一樣具有低的導通電壓降；

　　●與IGBT一樣具有寬的安全工作區；

　　●門極采用電壓驅動方式；

　　●較高的工作頻率500-1000Hz；

　　●高可靠性。

　　綜上比較，IEGT將GTO和IGBT的優點集于一身，它具有導通壓降低、工作頻率高、電壓型門極驅動、安全工作區寬、易于串聯使用等優點。

　　從功率等級和電壓等級上來講，IGCT、IEGT與IGBT的定位遠不相同，IGCT及IEGT主要應用在高壓大容量的場合，IGBT應用在低壓高頻小容量場合。綜上兩節所述，得到如下結論：

　　●IGCT、IEGT開關頻率都很高，在500-1000Hz之間，雖然遠不及IGBT高，但在很多場合已經足夠。

　　●IGCT是電流脈沖驅動，驅動功率比較大，但其門極驅動電路集成在IGCT內，對外只有門極驅動供電接口和用于傳輸觸發信號和反饋狀態的光纖，驅動體積小且簡易。IEGT是電壓驅動型器件，驅動功率與IGBT差不多。

　　●IGCT是晶閘管的復合管，可直接串聯，因此不必過多考慮均壓措施。而IGBT在串聯使用時應考慮均壓措施。

　　●IGCT與IEGT導通和關斷損耗都很低，尤其是IGCT，如果不計驅動功率，同電壓等級的IGCT損耗要比IGBT更低。

　　●對于IGCT和IEGT來說，4.5kV/3kA是較常用的規格，其容量和電壓等級要遠比IGBT大得多，更適合應用在大功率FACTS裝置及大功率傳動裝置中。

　　變壓器結電容真的能使IGBT線路失效？

　　GBT的集電極電壓變化率，取決于與門極間等效電容在驅動電流作用下對應的電壓變化率。當IGBT門極電壓變化到門極電流與工作電流相當?shù)臅r刻，門極電壓將不再變化。驅動器輸出的電流將對門極和集電極之間的等效電容充放電，實現門極電位的變化。因此這個電位變化過程本身是對應于該條件下對電容的恒流充電過程，其開始和結束都是近似于階躍性質的。因此，總體上該干擾電流的函數具有門函數的特征。

　　對于該干擾電流對電路系統影響的分析。應該采用類似小波變換的各類分析工具，從瞬時頻譜分析的角度去識別那些攜帶能量較多的瞬時頻率分量的特征。而不應該是采用基于傅氏變換的全時域分析。原因是這一類全時域分析的結果實質上是在瞬時頻域分析結果的基礎上，進一步在時間上求平均的結果。這將導致信號實時特征的畸變和丟失。不能真實地反映問題。

　　不管采用何種瞬時頻率分析方法都將與宏觀上的電流函數特征相接近。那就是主要的瞬時頻率成分存在于門函數周期對應的頻率點以上，且較為接近。同時由于上升下降沿的存在。在相對較高的頻段也含有相當一部分分量。這就使該干擾電流的主要瞬時頻率分量集中在低頻和高頻兩大部分。

　　其中，低頻部分的頻率大致是對應IGBT上升下降時間所決定的電流持續時間。在數百納秒至數微秒量級，大致對應1至10兆赫茲這一區間。而高頻部分則是來自門函數的上升下降沿速率決定的頻率。但這主要取決于耦合通路自身的頻率特性。應該是明顯高于低頻部分的。進一步考慮到實際中雜散參量對該電流的低通能力。實際中的高頻分量應該處于數百兆赫茲的水平。

　　而1至10兆赫茲又是一個比較敏感的頻段。它是pcblayout中共點接地和多點接地的混疊區間。這意味著地線系統中感抗成分達到甚至超越阻抗成分成為主要因素。電流的分布路徑變得更加復雜且相對比較集中。由于該頻段下線路的感抗特征和阻抗特征都比較明顯，但還沒有高至雜散電容發揮作用，因此表現出的線路電抗值是比較大的。在相互連接的兩點之間具備形成較大電壓的條件。這部分的干擾電流雖然占據主體，能量很大。但是頻段相對較低，主要的影響還是集中在信號收發端之間形成的地電勢差上。這將導致數字信號電平判定閾值裕度的損失。使發生邏輯錯誤的概率提高。

　　數百兆赫茲的高頻分量將表現出明顯的高頻電流特征。并且應該是高于或接近多數主控芯片的工作頻率。大家知道，高頻數字電路中去耦電容的諧振頻率應該是以電路最高工作頻率作為最佳點。而如果干擾電流的頻率高于電路最高工作頻率則很可能使去耦電容表現為感性。結果是在電流對電路整體補充電荷以達成電荷平衡（形成等勢體）的過程中，會導致電源電壓的較大波動（尤其是電路接地處理不良的時候）。從該電流的功率級別來講，由于是來自IGBT的開關動作。因此具有電流源性質。其能量足以引發電源完整性問題。比如CMOS器件最危險的閂鎖問題。其危害之大是可想而知的。

　　通過以上的內容可以看到，變壓器結電容相對于電壓變化率過大，確實會為IGBT帶來較大的影響，尤其是對共地的電路系統的影響尤其大。在選擇IGBT驅動器的時候，需要根據系統的實際情況充分考慮該因素。對于控制電路復雜的系統要尤為注意。需要說明的是。比較不同驅動器在這一方面的差異時，不能僅注意結電容的數值。需要格外關注其變壓器結構上的差異。當然對于成熟的驅動產品。相信不同級別的驅動器必然有不同級別的隔離能力。只要不出現小馬拉大車的情況即可。但是對于自制的驅動產品就很有必要比較與同類成熟產品之間在變壓器結構上的差異。比如繞組的間距，繞組投影面積，繞組結構等因素。以便實現比較可靠的自我評估。切不可僅僅以實測的電容值作為唯一比較參數。

　　本文對電子電路設計過程中IGBT失效分析情況進行了講解，并通過不同的方面來對其中的原理進行分析，幫助大家理解其中的知識點，希望大家在閱讀過本文之后能夠有所收獲。
