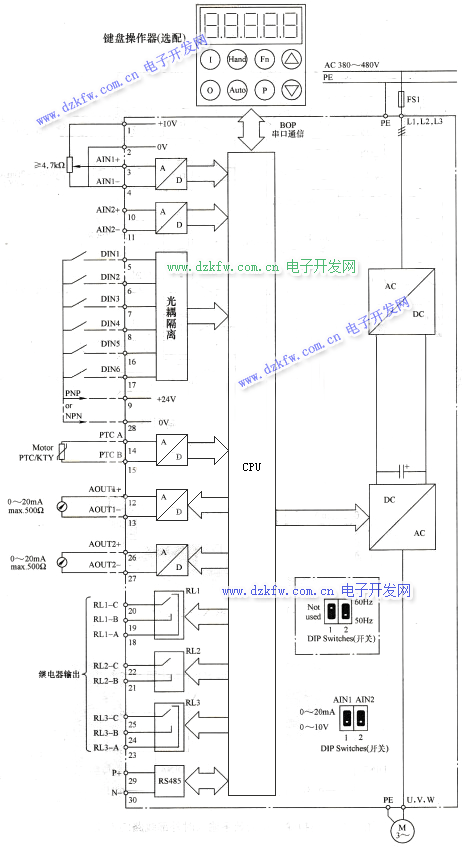

圖1-12所示為MM430變頻器的外部接線圖,它與MM440變頻器具有很大的相似性。 其外部接線主要包括: 1)模擬量輸入A/D; 2)模擬量輸出D/A; 3)開關量輸入; 4)開關量輸出。
MM430變頻器的外部接線
圖1-12 MM430變頻器的外部接線

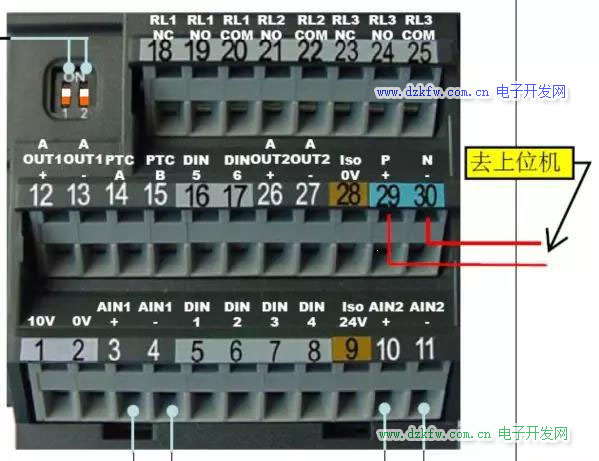

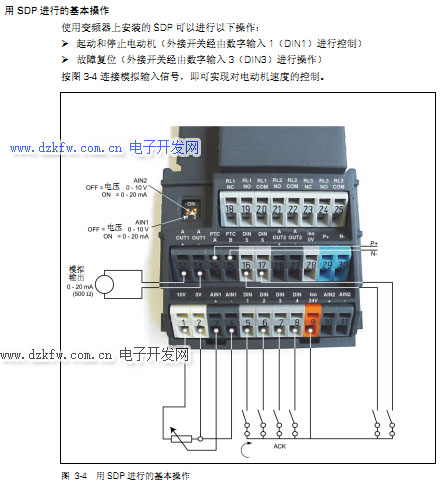

下圖為I/O板上485口的端子位,端子29是P+,端子30是N-
變頻器在上電后,I/O板的29端子和30端子對2端子應該測量出電壓,一個2.8V左右,另一個2V左右。如果電壓異常,那就直接送修,沒有繼續檢測的必要了,如果上面測量基本正常,就可以繼續檢測。
西門子USS通信協議支持多電機控制,最多可控制32臺電機,為了正確識別所要控制的變頻器,協議規定每個變頻器要設定一個唯一的不重復的地址,同時還要在變頻器設置一些和通信有關的參數,具體如下:
P700 =5 [命令源,決定哪種方式控制變頻器,選5是用USS方式控制變頻器]
P1000=5 [給定源,控制數據的來源選擇方式,選5是用USS方式選擇]
P2010=6 [USS通信的波特率,選6對應的是9600波特
P2011=11 [被控制變頻器的地址,選11對應本變頻器的唯一控制地址]
