本文介紹了西門子plc實現的數量檢測控制程序，在傳輸帶上傳輸工件，用傳感器檢測通過的產品數量，來看下整個產品數量檢測控制程序的功能與實現過程。

產品數量檢測控制程序

1、程序功能

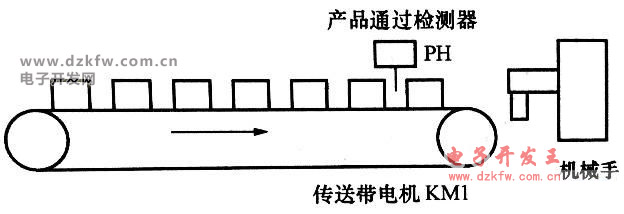

傳輸帶傳輸工件，用傳感器檢測通過的產品數量，每通過24件產品，機械手動作一次（裝箱）。機械手動作后，延時2s，機械手復位。

2、I/O分配

傳輸帶啟動按鈕I0.0；傳輸帶停止按鈕I0.1；產品檢測傳感器I0.2；Q0.0接傳輸帶運行電動機KM1；Q0.1接機械手KM2。

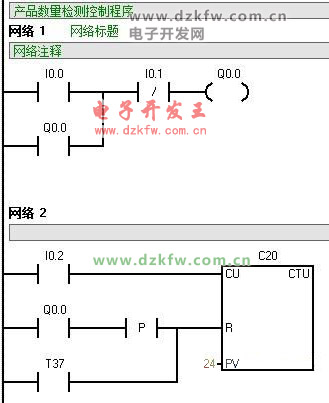

3、控制程序梯形圖實例

 加計數指令CTU

 計時器指令TON

以上就是西門子plc實現的產品數量檢測控制程序，希望對大家有所幫助。
