      Protel DXP布線規則設置

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2011-8-23

      5 . Routing Corners (拐角)選項區域設置
      布線的拐角可以有 45 °拐角、 90 °拐角和圓形拐角三種,如圖 6-18 所示。

      圖 6-18 拐角設置

      從 Style 上拉菜單欄中可以選擇拐角的類型。如圖 6 -16 中 Setback 文本框用于設定拐角的長度。 To 文本框用于設置拐角的大小。對于 90 °拐角如圖 6-19 所示,圓形拐角設置如圖 6-20 所示。

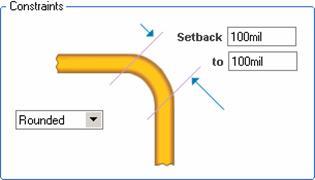

      圖 6-19 90 °拐角設置                                                      圖 6-20 圓形拐角設置

      6 . Routing Via Style (導孔)選項區域設置
      該規則設置用于設置布線中導孔的尺寸,其界面如圖 6-21 所示。

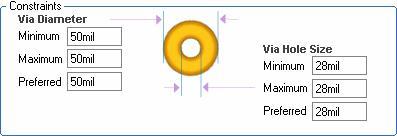

      圖 6 -21 導孔設置

      可以調協的參數有導孔的直徑 via Diameter 和導孔中的通孔直徑 Via Hole Size ,包括 Maximum (最大值)、 Minimum (最小值)和 Preferred (最佳值)。設置時需注意導孔直徑和通孔直徑的差值不宜過小,否則將不宜于制板加工。合適的差值在 10mil 以上。

      6.4 阻焊層設計規則

      Mask (阻焊層設計)規則用于設置焊盤到阻焊層的距離,有如下幾種規則。

      1 . Solder Mask Expansion (阻焊層延伸量)選項區域設置
      該規則用于設計從焊盤到阻礙焊層之間的延伸距離。在電路板的制作時,阻焊層要預留一部分空間給焊盤。這個延伸量就是防止阻焊層和焊盤相重疊,如圖 6 — 22 所示系統默認值為 4mil,Expansion 設置預為設置延伸量的大小。

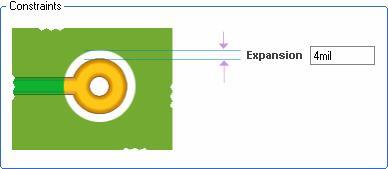

      圖 6 — 22 阻焊層延伸量設置

      2 . Paste Mask Expansion (表面粘著元件延伸量)選項區域設置
      該規則設置表面粘著元件的焊盤和焊錫層孔之間的距離,如圖 6 — 23 所示,圖中的 Expansion 設置項為設置延伸量的大小。

      圖 6 — 23 表面粘著元件延伸量設置

      6.5 內層設計規則
      Plane (內層設計)規則用于多層板設計中,有如下幾種設置規則。

      1 . Power Plane Connect Style (電源層連接方式)選項區域設置
      電源層連接方式規則用于設置導孔到電源層的連接,其設置界面如圖 6 — 24 所示。

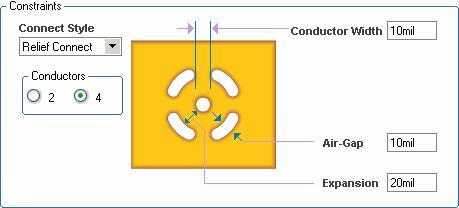

      圖 6 — 24 電源層連接方式設置

      圖中共有 5 項設置項,分別是:

      • Conner Style 下拉列表:用于設置電源層和導孔的連接風格。下拉列表中有 3 個選項可以選擇: Relief Connect (發散狀連接)、 Direct connect (直接連接)和 No Connect (不連接)。工程制板中多采用發散狀連接風格。
      • Condctor Width 文本框:用于設置導通的導線寬度。
      • Conductors 復選項:用于選擇連通的導線的數目,可以有 2 條或者 4 條導線供選擇。
      • Air-Gap 文本框:用于設置空隙的間隔的寬度。
      • Expansion 文本框:用于設置從導孔到空隙的間隔之間的距離。

      2. Power Plane Clearance (電源層安全距離)選項區域設置
      該規則用于設置電源層與穿過它的導孔之間的安全距離,即防止導線短路的最小距離,設置界面如圖 6 — 25 所示,系統默認值 20mil 。

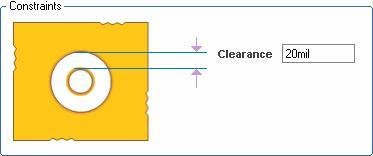

      圖 6 — 25 電源層安全距離設置

      3 . Polygon Connect style (敷銅連接方式)選項區域設置
      該規則用于設置多邊形敷銅與焊盤之間的連接方式,設置界面如圖 6 — 26 所示。

      圖 6 — 26 敷銅連接方式設置
      該設置對話框中 Connect Style 、 Conductors 和 Conductor width 的設置與 Power Plane Connect Style 選項設置意義相同,在此不同志贅述。
      最后可以設定敷銅與焊盤之間的連接角度,有 90angle(90 ° ) 和 45Angle ( 45 °)角兩種方式可選。

      6.6 測試點設計規則
      Testpiont (測試點設計)規則用于設計測試點的形狀、用法等,有如下幾項設置。

      1 . Testpoint Style (測試點風格)選項區域設置
      該規則中可以指定測試點的大小和格點大小等,設置界面如圖 6 — 27 所示。

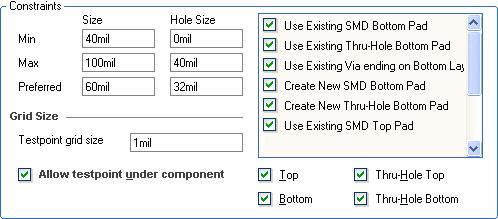

      圖 6 — 27 測試點風格設置

      該設置對話框有如下選項:

      •  Size 文本框為測試點的大小, Hole Size 文本框為測試點的導孔的大小,可以指定 Min (最小值)、 Max (最大值)和 Preferred (最優值)。
      • Grid Size 文本框:用于設置測試點的網格大小。系統默認為 1mil 大小。
      • Allow testpoint under component 復選項:用于選擇是否允許將測試點放置在元件下面。復選項 Top 、 Bottom 等選擇可以將測試點放置在哪些層面上。

      右邊多項復選項設置所允許的測試點的放置層和放置次序。系統默認為所有規則都選中。

      2 . Testpoint Usage (測試點用法)選項區域設置
      測試點用法設置的界面如圖 6 — 28 所示。

      圖 6 — 28 測試點用法設置

      該設置對話框有如下選項:

      • Allow multiple testpoints on same net 復選項:用于設置是否可以在同一網絡上允許多個測試點存在。
      • Testpoint 選項區域中的單選項選擇對測試點的處理,可以是 Required ( 必須處理 ) 、 Invalid (無效的測試點)和 Don't care (可忽略的測試點)。

      6.7 電路板制板規則

      Manufacturing (電路板制板)規則用于對電路板制板的設置,有如下幾類設置:

      1. Minimum annular Ring (最小焊盤環寬)選項區域設置
      電路板制作時的最小焊盤寬度,即焊盤外直徑和導孔直徑之間的有效期值,系統默認值為 10 mil 。

      2 . Acute Angle (導線夾角設置)選項區域設置
      對于兩條銅膜導線的交角,不小于 90 °。

      3 . Hole size (導孔直徑設置)選項區域設置
      該規則用于設置導孔的內直徑大小。可以指定導孔的內直徑的最大值和最小值。

      Measurement Method 下拉列表中有兩種選項: Absolute 以絕對尺寸來設計, Percent 以相對的比例來設計。采用絕對尺寸的導孔直徑設置對話框如圖 6 — 29 所示(以 mil 為單位)。

      圖 6 — 29 導孔直徑設置對話框

      4 . Layers Pais (使用板層對)選項區域設置
      在設計多層板時,如果使用了盲導孔,就要在這里對板層對進行設置。對話框中的復選取項用于選擇是否允許使用板層對( layers pairs )設置。

      小結
      本章中,對 Protel DXP 提供的 10 種布線規則進行了介紹,在設計規則中介紹了每條規則的功能和設置方法。這些規則的設置屬于電路設計中的較高級的技巧,它設計到很多算法的知識。掌握這些規則的設置,就能設計出高質量的 PCB 電路。

      習題

      1 .布線規則設置可以分成哪幾種?

      2 .熟悉各種布線規則設置。
