      阻抗設計準則

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2011-4-29

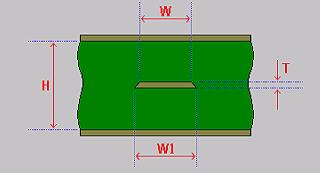

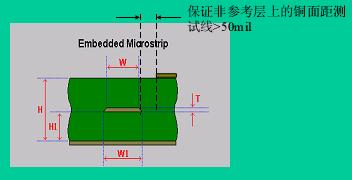

      影響阻抗的因素:
      *W-----線寬/線間 H----絕緣厚度
      *T------銅厚 H1---綠油厚
      *Er-----介電常數 參考層


      第一篇:設計參數

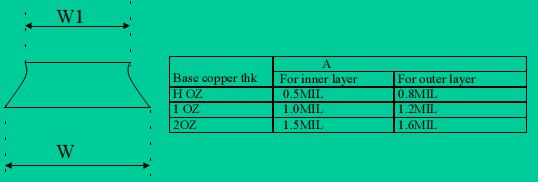

      1.線寬:

      規則: W1=W-A
      W----設計線寬
      A-----Etch loss (見上表)

      2.銅厚
                                          COPPER THICKNESS
      Base copper thk   For inner layer   For outer layer
         H OZ                            0.6mil                 1.8mil
          1 OZ                            1.2MIL                2.5MIL
          2 OZ                            2.4MIL                3.6MIL

      3.綠油厚度:
      *因綠油厚度對阻抗影響較小,故假定為定值
      0.5mil

      4.絕緣層厚度:
      *首先根據阻抗要求算出要求的絕緣層厚度
      *然后根據《壓板厚度,介電層厚度設計規范—
      ME-0303-166》選出合適的prepreg 組合。
      *算絕緣厚度應包含壓在其中的銅厚


      5.介電常數(DK)
      A).如為特性阻抗:4.2
      B)差別阻抗如是新板DK按3.7計算

      第二篇:設計準則
      1. 對于兩銅面間僅夾一個信號層,

      *計算值= 客戶要求值

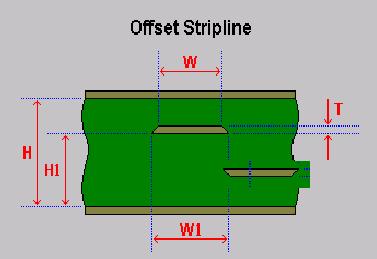

      2. 對于兩銅面間夾兩個信號層(offset stripline),

      *計算值=  客戶要求值

      3. 對于以下兩種差別阻抗,


      3.對于其它所有的阻抗設計(包括差別和特性阻抗)
      *計算值與名義值差別應小于的阻抗范圍的10%:
      例如:客戶要求:60+/-10%ohm
      阻抗范圍=上限66-下限54=12ohms
      阻抗范圍的10%=12X10%=1.2ohms

       :計算值必須在此范圍內,如超出,必須請示上級

      第三篇:阻抗測試模設計準則
      1.尺寸要求:
      A). 特性阻抗

      B). 差別阻抗

      C). 說明
      * 測試孔尺寸:DIA:1.1-1.05MM PTH
      (由CAD 組加)

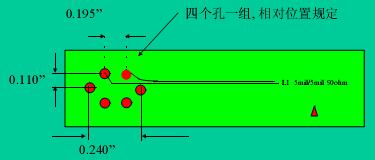

      * 對于特性阻抗同一排兩個孔為一組,中心距為0.141”,
      對于差別阻抗,四個孔為一組,相對位置不變。與測
      試探頭保持一致。
      * 以上尺寸一般均固定不變。
      *備注:但考慮利用率時可以將線彎曲,以減小面積

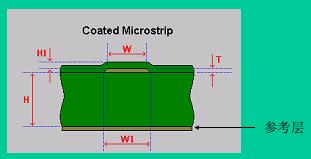

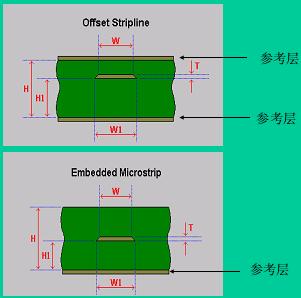

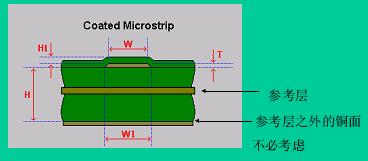

      2.參考層判定準則:
      在Master A/W上找到測試線,其正下方和正上方的最鄰近的
      銅面即為參考層。

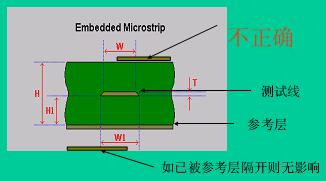

      3.設計要點:
      A).參考層銅面必須延伸過線邊80mil以上:

      B). 測試線正上方和正下方除參考層銅面外不允許有任何
      其它銅面,包括我們的蝕刻標記。


      C).外層加銅皮,離線路30mil(min), 注意不要違背以上B)中的要求。

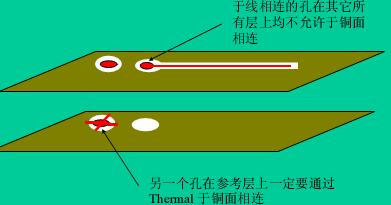

      D). 測試線,測試孔要求

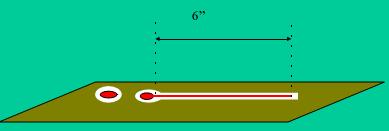

      *如無特別要求,測試線長:6”

      *所有測試孔PAD(包括Thermal PAD):DIA0.065”
      Clearance :0.080”
      *每組孔僅于一層測試線相連

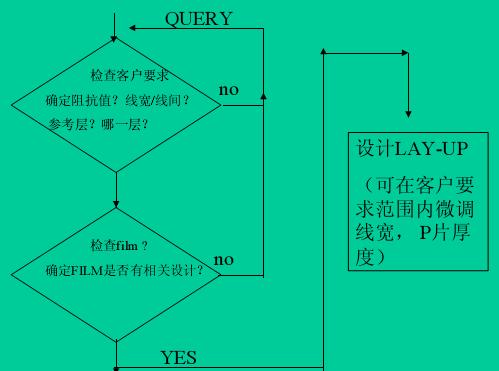

      第四篇:設計阻抗流程


      第五篇:常規設計
      1.外層5MIL線60OHMS
      用2116 一張(4.5+/-0.5mil),線寬控制為4.5+/-0.5MIL
      2.外層4MIL線60OHMS
      用2116 LR一張(4.2+/-0.5mil),線寬控制為4+/-0.5MIL
      3.外層5MIL線55OHMS
      用2116 LR一張(4.2+/-0.5mil),線寬控制為5+/-0.5MIL
