二.SCH的一些高級設置和常用技巧

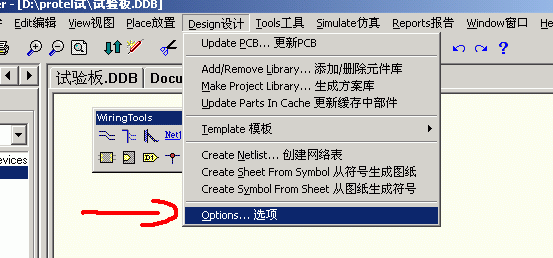

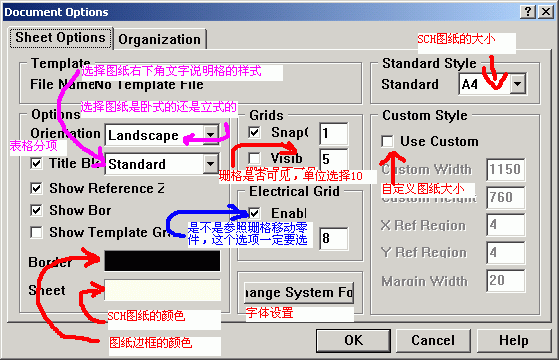

1.看看如何對SCH的操作環(huán)境做一下合理的設置：

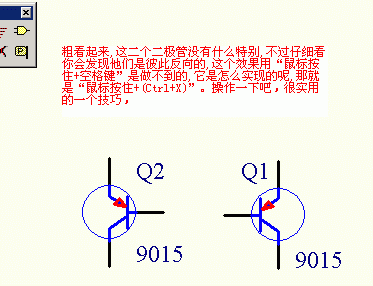

2.這是對一些單方向3腳零件的反轉技巧操作

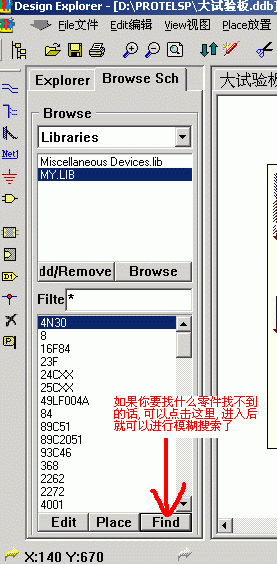

3.PROTEL本身也帶有非常豐富的元件庫，現在我們來看看如何來自動搜索出這些零件

5.關閉PROTEL99SE時的技巧，如果你的電腦配置一般，分步的關閉可以避免死機和丟失你的成果
關鍵操作是鼠標右鍵>>Close

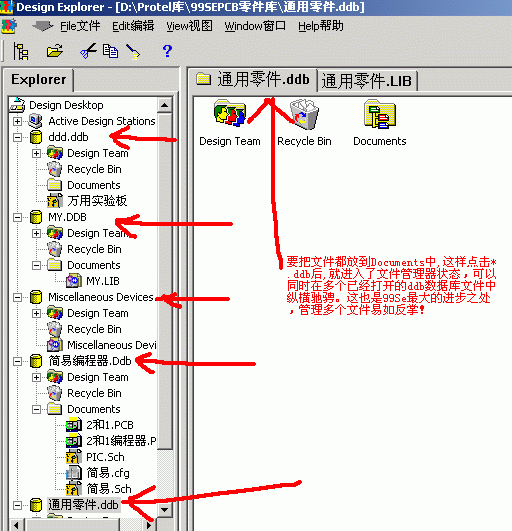

6.這是科學管理文件的典范,如果你的內存不是非常大,注意不要打開太多的并行任務

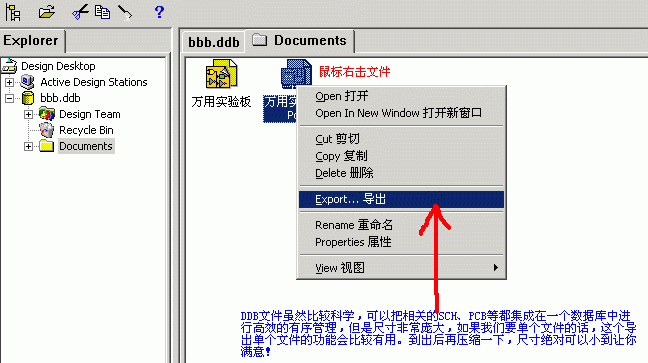

7.文件做好后你會發(fā)現DDB的文件個頭很大,同時你可能最需要里面的部分文件,如何做呢?那就是先導出然后再用壓縮軟件壓縮!


三、PCB的一些高級設置和常用技巧

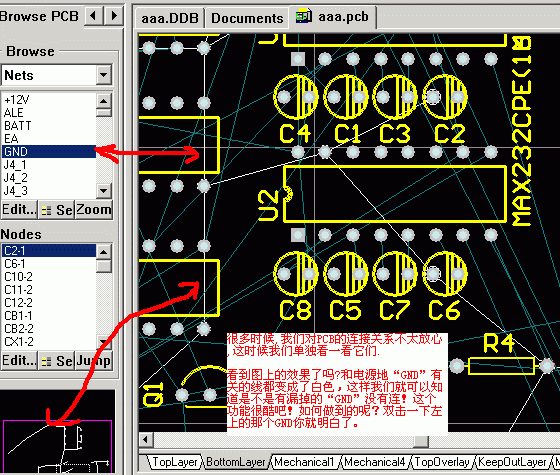

在PCB中,如何校驗和查看PCB單個的網絡連接情況
1.這是一個很有用的功能,請注意看那些白色的線!

2.變白的方法

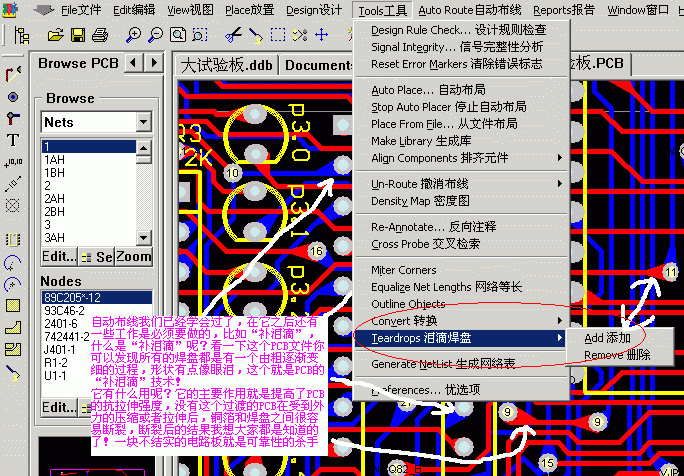

在PCB中給PCB補淚滴的具體操作
仔細看這里,我們將學會做給PCB補淚滴的具體操作

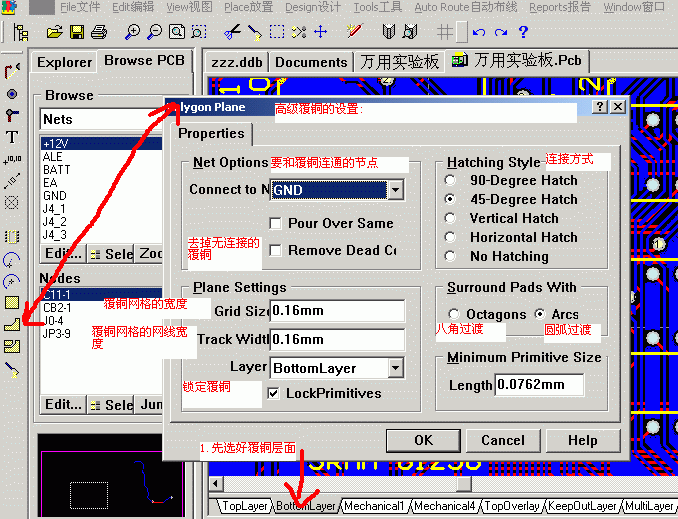

在PCB中給PCB做覆銅的具體操作
這里我們可以知道給PCB做覆銅是多么的簡單

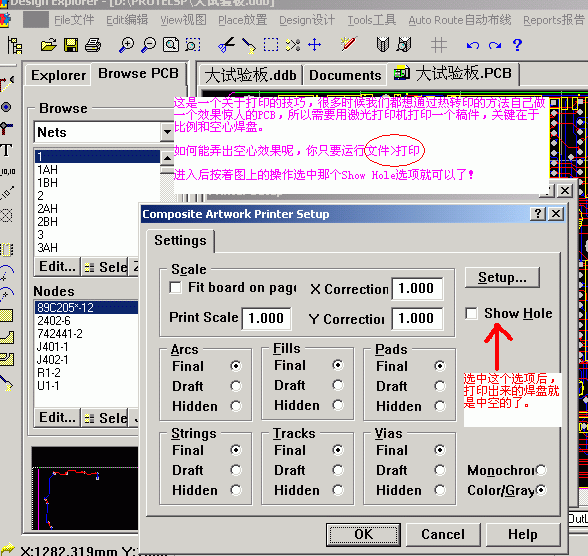

在PCB中如何打印出中空的焊盤(這個功能對于熱轉印制板比較有用)
讓我們打印出中空的焊盤,這是一個關于熱轉印PCB板的操作

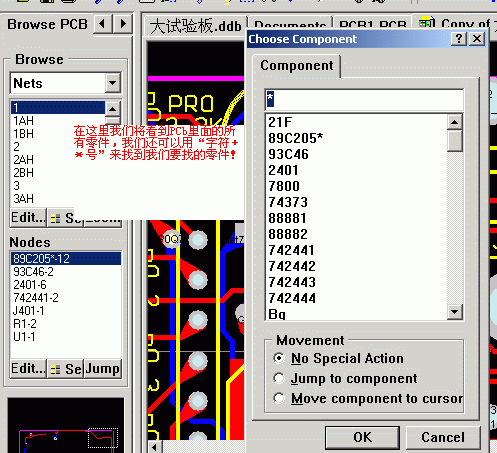

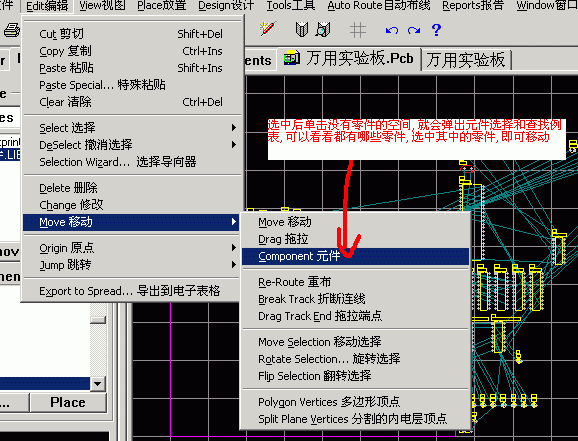

在PCB中如何找到我們要找的封裝
