      不會顯示在繪圖頁中。
        (2)Footprint 包裝形式。應輸入該元件在PCB庫里的名稱。
        (3)Designator 流水序號。
        (4)Part Type 顯示在繪圖頁中的元件名稱,默認值與元件庫中名稱Lib Ref一致。
        (5)Sheet Path 成為繪圖頁元件時,定義下層繪圖頁的路徑。
        (6)Part 定義子元件序號,如與門電路的第一個邏輯門為1,第二個為2,等等。
        (7)Selection 切換選取狀態。
        (8)Hidden Pins 是否顯示元件的隱藏引腳。
        (9)Hidden Fields 是否顯示“Part Fields 1-8”、“Part Fields 9-16”選項卡中的 元件數據欄。
        (10)Field Name 是否顯示元件數據欄名稱。

        改變元件的屬性,也可以通過菜單命令Edit/Change。該命令可將編輯狀態切換到對象屬性編輯模式,此時只需將鼠標指針指向該,然后閩南鼠標左鍵,就可打開Part對話框。

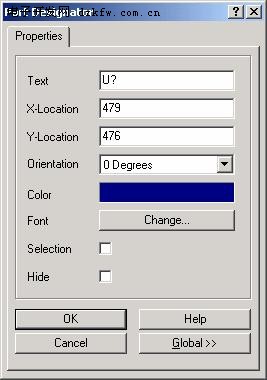

        在元件的某一屬性上雙擊鼠標左鍵,則會打開一個針對該屬性的對話框。如在顯示文字U?是雙擊,由于這是Designator流水序號屬性,所以出現對應的Part Designator對話框,如圖1-11所示。

      圖1-11 Part Designator對話框

      1.2.6 放置電源與接地元件

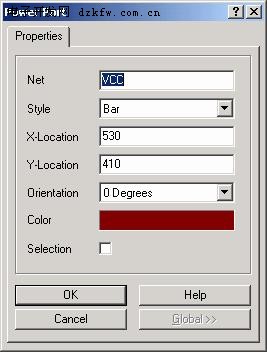

        VCC電源元件與GND接地元件有別于一般的電氣元件。它們必須通過菜單Place/Power Port或電路圖繪制工具欄上的按鈕不調用,這編輯窗口中會有一個隨鼠標指針移動的電源符號,按Tab鍵,即出現如圖1-12所示的Power Port對話框。

        在對話框中可以編輯電源屬性,在Net欄中修改電源符號的網絡名稱,在Style欄中修改電源類型,Orientation修改電源符號放置的角度。電源與接地符號在Style下拉列表中有多種類型可供選擇,所下圖1-13所示。

      圖1-13 各種電源與接地符號

      1.2.7 連接線路
        所有元件放置完畢后,就可以進行電路圖中各對象間的連線(Wiring)。連線的主要目的是按照電路設計的要求建立網絡的實際連通性。
        要進行操作,可單擊電路繪制工具欄上的 按鈕或執行菜單Place/Wire將編輯狀態切換到連線模式,此時鼠標指針由空心箭頭變為大下字。只需將鼠標指針指向欲拉連線的元件端點,單擊鼠標左鍵,就會出現一條隨鼠標指針移動的預拉線,當鼠標指針移動到連線的轉彎點時,單擊鼠標左鍵就可定位一次轉彎。當拖動虛線到元件的引腳上并單擊鼠標左鍵,可在任何時候雙擊鼠標左鍵,就會終止該次連線。若想將編輯狀態切回到待命模式,可單擊鼠標右鍵可按下Esc鍵。

        更快捷的連線方法:在待命模式,按鼠標右鍵,出現如圖1-14所示的右鍵菜單,點擊Place Wire菜單項就可以進行連線。

      圖1-14 右鍵菜單

        1.2.8 放置接點
        在某些情況下Schematic會自動在連線上加上接點(Junction)。但通常有許多接點要我們自己動手才可以加上的。如默認情況下十字交叉的連線是不會自動加上接點的。如圖1-15所示。

      圖1-15 連接類型

        要放置接點,可單擊電路繪制工具欄上的 按鈕或執行菜單Place/Junction,這時鼠標指針會由空心箭頭變成大十字,且蹭還有一個小黑點。將鼠標指針指向欲放置接點的位置,單擊鼠標左鍵即可,單擊鼠標右鍵可按Esc鍵退出放置接點狀態。

      1.2.9 保存文件
        電路圖繪制完成后要保存起來,以供日后調出修改及使用。當打開一個舊的電路圖文件并進行修改后,執行菜單File/Save可自動按原文件名將其保存,同時覆蓋原先的舊文件。

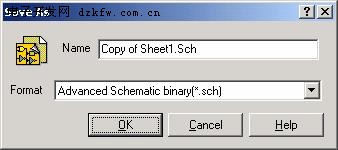

        在保存文件時如果不希望覆蓋原來的文件,可彩換名保存的。具體方法是執行File/Save As...菜單命令,打開如圖1-16所示的Save As對話框,在對話框中指定新的存盤文件名就可以了。

      圖1-16 換名存盤對話框

        我們在“Save As”對話框中打開“Format”下拉列表框,就可以看到Schematic所能夠處理的各種文件格式:
        Advanced Schematic Binary (*.sch) Advanced Schematic 電路繪圖頁文件,二進制格式
        Advanced Schematic ASCII (*.asc) Advanced Schematic 電路繪圖頁文件,文本格式
        Orcad Schematic (*.sch) SDT4 電路繪圖頁文件,二進制文件格式。
        Advanced Schematic template ASCII (*.dot) 電路圖模板文件,文本格式。
        Advanced Schematic template binary (*.dot) 電路圖模板文件,二進制格式。
        Advanced Schematic binary files (*.prj) 項目中的主繪圖頁文件。

        在默認情況下,電路圖文件的擴展名為.Sch。

      上一頁  [1] [2]
