西門子plc編程軟件中MOV_W、MOV_B、SHR_B的含義，其管腳都的作用。

移動字節(MOVE)指令將輸入字節(IN)移至輸出字節(OUT)，不改變原來的數值。

移動字(MOVW)指令將輸入字(IN)移至輸出字(OUT)，不改變原來的數值。

右移字節(SRB)和左移字節(SLB)指令將輸入數值(IN)根據移位計數(N)向右或向左移動，并將結果載入輸出字節(OUT)。

移位指令對每個移出位補0。如果移位數目(N)大于或等于8，則數值最多被移位8次。

編程手冊中有詳盡的介紹，這里摘抄下梯形圖的編制規則：

1)、所有輸出線圈Y不能與左母線直接連接
2)、所有輸入繼電器觸點X不能與右母線直接連接。
3)、常開觸點應在常閉觸點前面
4)、輸出線圈的自鎖觸點應與常開觸點并聯在一起。
5)、輸出線圈只能使用一次，但觸點使用次數無限，
6)、輸入觸點在編程時，使用次數無限，
7)、內部繼電器線圈R，T只能使用一次，觸點使用次數無限

plc采用逐行梯級掃描式，每一個周期接受一個輸入信號.m是內部繼電器，有一般用和特殊用繼電器之分。
T是計時器，也有一般用和停電保持等特殊類之分。

二、西門子PLC MOV_W BLKMOV_W指令的使用問題

問題：

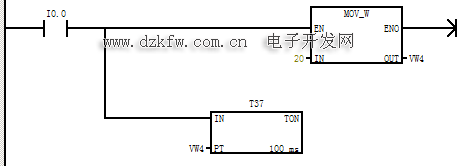

第一個圖，書上說定時器的預設值為16位的整數，故用字的傳送，我看不懂20從十進制轉換成二進制就是10100，才5位怎么就變成16位了？應該用MOV_B指令？
第二個圖字塊傳送，書上說是VW0對應VW100，VW2對應VW102，VW4對于VW104，為什么不是VW0對應VW100，VW1對應VW101，VW2對應VW102？

圖2

圖3

解答：

1、因為定時器T的預設值為16位字，所以采用MOV_W，雖然20的二進制為10100，實際上就是：
0000 0000 0001 0100 ，當然，你采用MOV_B 將20傳輸給 VB5也是可以的，但是你需要確保VB4中的值為0。

2、因為西門子中，其地址序號是按字節來排列的，所以，VW100實際上是由VB100，VB101組成的，如果你直接使用了VW100，VW101，那么就會產生地址重疊的問題，VW100由VB100，VB101組成，VW101由VB101，VB102組成，地址會發生重疊，所以，為了避免由于地址重疊而造成一些邏輯錯誤，一般對于字的應用，采用偶數地址序號。

附，其它網友的答案：

第一個問題：vw4 包含vb4和vb5 如果你只用movb指令給vb4賦值，那么vb5的值就是不確定的，最后你寫到定時器T37的預設值就可能不是你期望的值。當然如果你確認vb4里本來就是0，那么直接給vb5賦值20也是沒問題的。
第二個問題：你的塊傳送指令選的是按字傳送，所以傳送3次，要傳送的是3個字。

要注意，一個字飽含兩個字節的含義。

第二個問題，還是不懂，1字=2字節=16位，也就是1個VW等于=2VB=16B，VW0 VW1 VW2不是剛好對應VW100 VW101 VW102嗎？

解答：
vw0=vb0+vb1
vw1=vb1+vb2
vw2=vb2+vb3
3個word一共是4個byte，但是這里面有字節重合了。
而在這種word操作中，每次操作的是2個byte。總共應該是6個byte。
因此，應該是：
vw0、vw2、vw4。

小編總結：以上有關西門子plc編程軟件中MOV_W、MOV_B、SHR_B的含義與用法，算是非常詳盡了，希望幫助大家掌握這幾個指令的使用方法。
