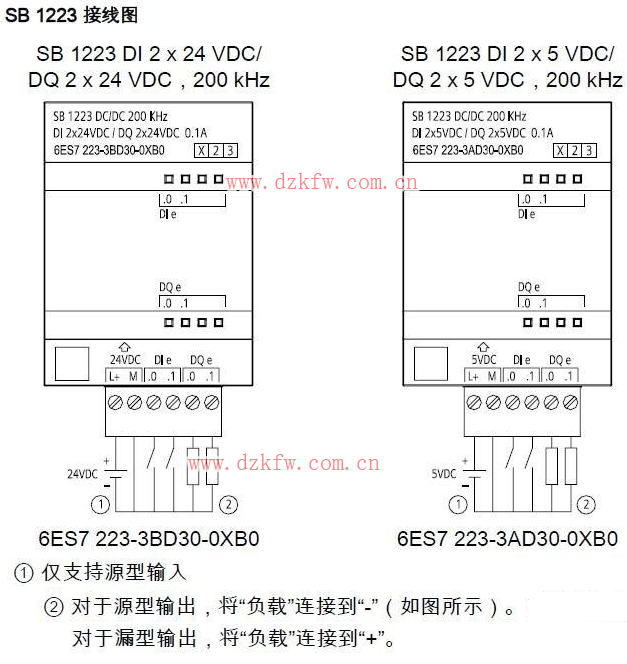

源型、漏型是指直流輸入/輸出型plc而言，針對于PLC的是輸入點/輸出點的公共端子COM口，當公共點接入負電位時，就是源型接線；接入正電位時，就是漏型接線。
或者換種說法源型是高電平有效，漏型是低電平有效。
源型輸入是指輸入點接入直流正極有效 漏型輸入是指輸入點接入直流負極有效。
源型輸出是指輸出的是直流正極 漏型輸出是指輸出的是直流負極。 源型與漏型的選擇決定了使用那種傳感器，他決定了COM端口的電壓為正或是為負。
PLC的輸入類型是分漏式和源式的，前者指的是正信號輸入（可直接用PNP），后者指的是負信號輸入（可直接用NPN），否則必須用繼電器轉換后輸入。
傳感器的型式不一而足，不過一般用得最多的是兩線跟三線的，兩線的跟負載串聯。三線的多為開集極輸出，三根線分別為正負電源和輸出晶體管的集電極。傳感器的NPN和PNP是根據輸出晶體管的型號來的。NPN的負載是接在正電源與集電極之間，而PNP是接在集電極與負電源之間的。要用萬用表來判斷傳感器的型號，需要先給它一個負載，再根據它的輸出電壓來判斷。
源型、漏型是指直流輸入/輸出PLC而言，針對的是輸入點/輸出點的COM端，當公共點接入負電位時，就是源型接線；接入正電位時，就是漏型接線。或者換種說法源型是高電平有效，漏型是低電平有效。
源型輸入是指輸入點接入直流正極有效
漏型輸入是指輸入點接入直流負極有效
源型輸出是指輸出的是直流正極
漏型輸出是指輸出的是直流負極。
源型與漏型的選擇決定了使用那種傳感器，他決定了COM端口的電壓為正或是為負
接近開關npn，pnp區別
先要搞清楚PNP、NPN 表示的意思是什么。P表示正、N表示負。PNP表示平時為高電位，信號到來時信號為負。NPN表示平時為低電位，信號到來時信號為高電位輸出.接近開關和光電開關只是檢測電路不同輸出相同。至于PLC接線，一般用NPN的較多。但多數的日本的PLC有日本型、世界型、和通用型。進入中國的多數為世界型和通用型。可直接用NPN型。接近開關和光電開關的電源正端接電源正、負接公共端、輸出接PLC的輸入端。
