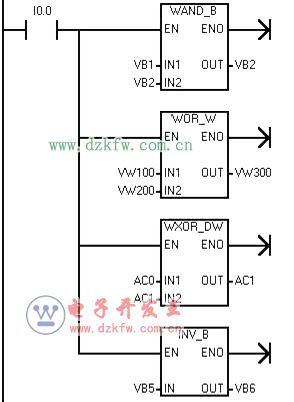

邏輯運(yùn)算編程舉例，程序如圖所示。

//字節(jié)與操作
LD    I0.0
ANDB  VB1, VB2
//字或操作
MOVW VW100, VW300
ORW   VW200, VW300
//雙字異或操作
XORD   AC0, AC1
//字節(jié)取反操作
MOVB   VB5, VB6
INVB   VB6

運(yùn)算過程如下：
VB1                           VB2                      VB2
0001 1100           WAND   1100 1101        →         0000 1100
VW100                       VW200                    VW300
0001 1101 1111 1010   WOR    1110 0000 1101 1100→    1111 1101 1111 1110
VB5                           VB6
0000 1111            INV      1111 0000
