數字電路中,把電壓的高低用邏輯電平來表示。邏輯電平包括高電平和低電平這兩種。不同的元器件形成的數字電路，電壓對應的邏輯電平也不同。在TTL門電路中，把大于3.5伏的電壓規定為邏輯高電平，用數字1表示；把電壓小于0.3伏的電壓規定為邏輯低電平，用數字0表示。數字電平從0變?yōu)? 的那一瞬間叫作上升沿 ，從1到0的那一瞬間叫作下降沿！

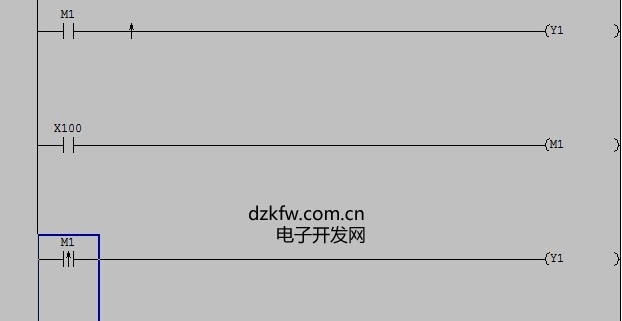

                         上升沿如圖示
       就是指某個點的電位由低電位變成高電位的瞬間，采集的一個點動動作。例如你有一個帶自鎖的DC36V的接觸器，當接觸器啟動時，電壓一下子從0V變?yōu)?6V，并且一直處于36V接通狀態!但上升沿只是在接觸器接通的瞬間（一個掃描周期），接通一下，然后就斷開了。差不多相當于接通瞬間的點動按鈕。上升沿：比如我們的矩形波，從0-1時，為上升沿，1-0時，為下降沿。在你需要某個信號為ON，而又不希望該信號的常ON（或OFF）狀態影響你使用時，可用上升沿和下降沿指令。


上升沿就是從0變成1中間的過程。
下降沿就是從1變成0中間的過程

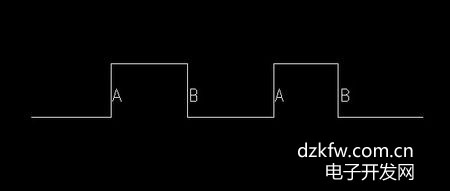

圖中所示，A為上升沿，B為下降沿。這是電子里的普通方波。


       上升沿就是在這個邏輯信號從0變?yōu)?的第一個周期時，是接通的，以后的掃面周期就斷開了！直到這個邏輯從1變成0 （其實就是下降沿了），再次從0變成1時又接通一個掃描周期！
結論：
 上升沿：常開到閉合觸發的瞬間執行！
下降沿：常閉到斷開的瞬間執行。
上升沿就像點動啟動按鈕，
下降沿就像點動停止按鈕!
1、三菱plc,使用上升沿脈沖啟動,跟使用下降沿脈沖啟動有何區別？
      是有區別的，上升沿是指按鍵一按下的那一瞬間就控制輸出（不管松不松開）；而下降沿是指按鍵松開的那一瞬間才控制輸出，如果按下按鍵一直不松開那就一沒有動作。
2、PLC程序為什么上升沿和下降沿同時得電?
上升沿是信號接通的瞬間
下降沿是信號斷開的瞬間
如果你的信號是點動信號接通停留的時間很短，所以上升沿和下降沿接近同時接通!
3.plc上升和下降沿指令是什么時候產生的?
 當你的開關按下（也就是電路閉合）的一瞬間產生的脈沖就是上升沿脈沖，而當你的開關彈起（也就是電路斷開）的一瞬間產生的脈沖就是下降沿脈沖。
4.三菱plc如何發一個脈沖？
 三菱PLC內置了3個時間脈沖的特殊輔助繼電器
分別是
M8011為時間脈沖10ms
M8012為時間脈沖100ms
M8013為時間脈沖1s
要其它時間的脈沖則可通過定時器控制自動復位電路來完成!
