一．接口



LCD1602是很多單片機愛好者較早接觸的字符型液晶顯示器，它的主控芯片是HD44780或者其它兼容芯片。剛開始接觸它的大多是單片機的初學者。由于對它的不了解，不能隨心所欲地對它進行驅動。經過一段時間的學習，我對它的驅動有了一點點心得，今天把它記錄在這里，以備以后查閱。與此相仿的是LCD12864液晶顯示器，它是一種圖形點陣顯示器，能顯示的內容比LCD1602要豐富得多，除了普通字符外，還可以顯示點陣圖案，帶有漢字庫的還可以顯示漢字，它的并行驅動方式與LCD1602相差無幾，所以，在這里花點時間是值得的。

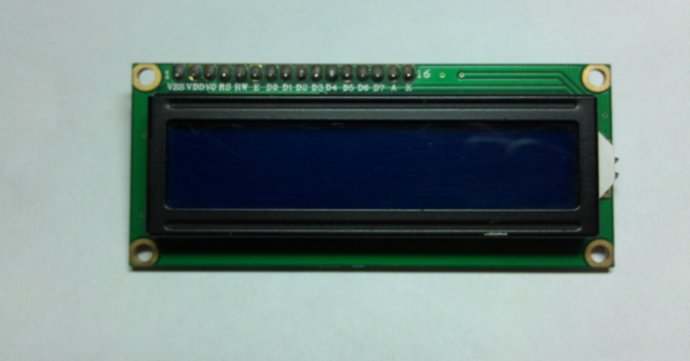

一般來說，LCD1602有16條引腳，據說還有14條引腳的，與16腳的相比缺少了背光電源A(15腳)和地線K(16腳)。我手里這塊LCD1602的型號是HJ1602A，是繪晶科技公司的產品，它有16條引腳。如圖1所示：

圖1

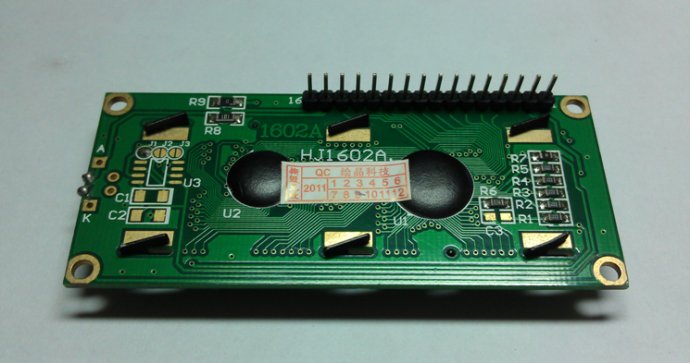

再來一張它的背面的，如圖2所示：

圖2

它的16條引腳定義如下：

引腳號	符號	引腳說明	引腳號	符號	引腳說明
1	VSS	電源地	9	D2	數據端口
2	VDD	電源正極	10	D3	數據端口
3	VO	偏壓信號	11	D4	數據端口
4	RS	命令/數據	12	D5	數據端口
5	RW	讀/寫	13	D6	數據端口
6	E	使能	14	D7	數據端口
7	D0	數據端口	15	A	背光正極
8	D1	數據端口	16	K	背光負極

對這個表的說明：

1.    VSS接電源地。

2.    VDD接+5V。

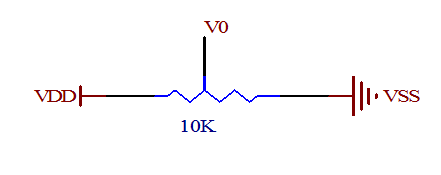

3.    VO是液晶顯示的偏壓信號，可接10K的3296精密電位器。或同樣阻值的RM065/RM063藍白可調電阻。見圖3。

圖3

4.    RS是命令/數據選擇引腳，接單片機的一個I/O，當RS為低電平時，選擇命令；當RS為高電平時，選擇數據。

5.    RW是讀/寫選擇引腳，接單片機的一個I/O，當RW為低電平時，向LCD1602寫入命令或數據；當RW為高電平時，從LCD1602讀取狀態或數據。如果不需要進行讀取操作，可以直接將其接VSS。

6.    E，執行命令的使能引腳，接單片機的一個I/O。

7.    D0—D7，并行數據輸入/輸出引腳，可接單片機的P0—P3任意的8個I/O口。如果接P0口，P0口應該接4.7K—10K的上拉電阻。如果是4線并行驅動，只須接4個I/O口。

8.    A背光正極，可接一個10—47歐的限流電阻到VDD。

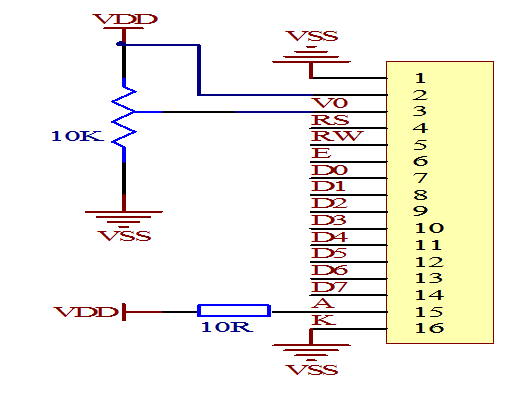

9.    K背光負極，接VSS。見圖4所示。

圖4

二．基本操作

LCD1602的基本操作分為四種：

1.    讀狀態：輸入RS=0，RW=1，E=高脈沖。輸出：D0—D7為狀態字。

2.    讀數據：輸入RS=1，RW=1，E=高脈沖。輸出：D0—D7為數據。

3.    寫命令：輸入RS=0，RW=0，E=高脈沖。輸出：無。

4.    寫數據：輸入RS=1，RW=0，E=高脈沖。輸出：無。

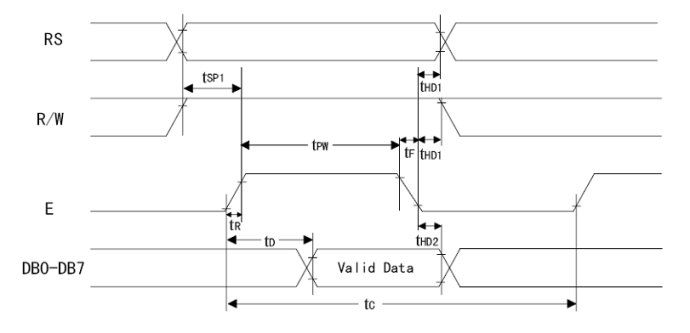

讀操作時序圖(如圖5)：

 圖5

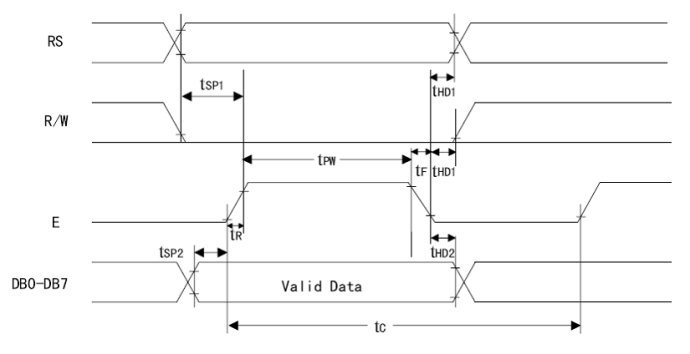

寫操作時序圖(如圖6)：

圖6

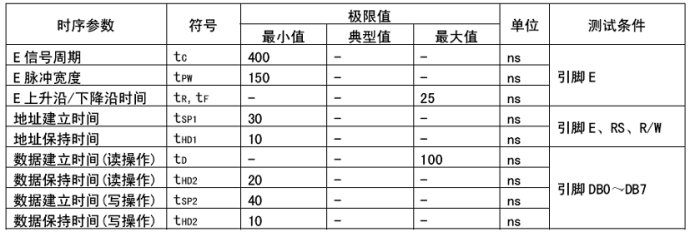

時序時間參數(如圖7)：

圖7

三．DDRAM、CGROM和CGRAM

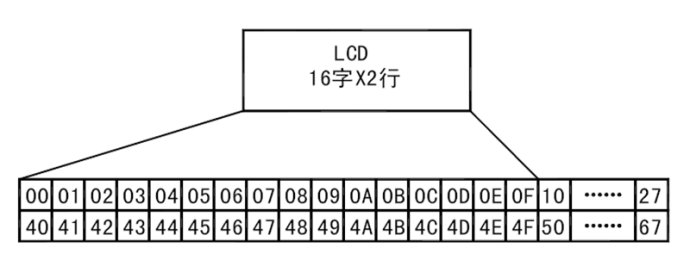

DDRAM(Display Data RAM)就是顯示數據RAM，用來寄存待顯示的字符代碼。共80個字節，其地址和屏幕的對應關系如下(如圖8)：

 圖8

DDRAM相當于計算機的顯存，我們為了在屏幕上顯示字符，就把字符代碼送入顯存，這樣該字符就可以顯示在屏幕上了。同樣LCD1602共有80個字節的顯存，即DDRAM。但LCD1602的顯示屏幕只有16×2大小，因此，并不是所有寫入DDRAM的字符代碼都能在屏幕上顯示出來，只有寫在上圖所示范圍內的字符才可以顯示出來，寫在范圍外的字符不能顯示出來。這樣，我們在程序中可以利用下面的“光標或顯示移動指令”使字符慢慢移動到可見的顯示范圍內，看到字符的移動效果。

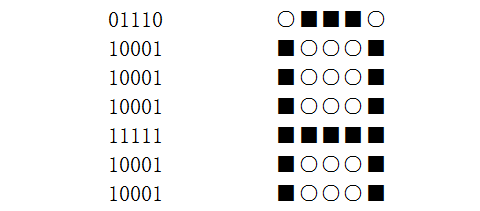

前面說了，為了在液晶屏幕上顯示字符，就把字符代碼送入DDRAM。例如，如果想在屏幕左上角顯示字符‘A’，那么就把字符‘A’的字符代碼41H寫入DDRAM的00H地址處即可。至于怎么寫入，后面會有說明。那么為什么把字符代碼寫入DDRAM，就可以在相應位置顯示這個代碼的字符呢？我們知道，LCD1602是一種字符點陣顯示器，為了顯示一種字符的字形，必須要有這個字符的字模數據，什么叫字符的字模數據，看看下面的這個圖就明白了(如圖9)。

圖9

上圖的左邊就是字符‘A’的字模數據，右邊就是將左邊數據用“○”代表0，用“■”代表1。從而顯示出‘A’這個字形。從下面的圖可以看出，字符‘A’的高4位是0100，低4位是0001，合在一起就是01000001b，即41H。它恰好與該字符的ASCII碼一致，這樣就給了我們很大的方便，我們可以在PC上使用P2=‘A’這樣的語法。編譯后，正好是這個字符的字符代碼。

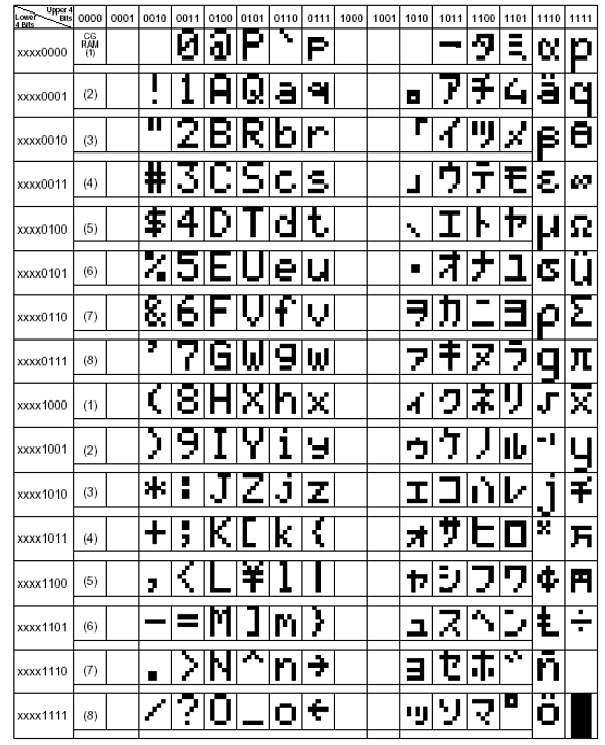

在LCD1602模塊上固化了字模存儲器，就是CGROM和CGRAM，HD44780內置了192個常用字符的字模，存于字符產生器CGROM(Character Generator ROM)中，另外還有8個允許用戶自定義的字符產生RAM，稱為CGRAM(Character Generator RAM)。下圖(如圖12)說明了CGROM和CGRAM與字符的對應關系。從ROM和RAM的名字我們也可以知道，ROM是早已固化在LCD1602模塊中的，只能讀取；而RAM是可讀寫的。也就是說，如果只需要在屏幕上顯示已存在于CGROM中的字符，那么只須在DDRAM中寫入它的字符代碼就可以了；但如果要顯示CGROM中沒有的字符，比如攝氏溫標的符號，那么就只有先在CGRAM中定義，然后再在DDRAM中寫入這個自定義字符的字符代碼即可。和CGROM中固化的字符不同，CGRAM中本身沒有字符，所以要在DDRAM中寫入某個CGROM不存在的字符，必須在CGRAM中先定義后使用。程序退出后CGRAM中定義的字符也不復存在，下次使用時，必須重新定義。

圖10

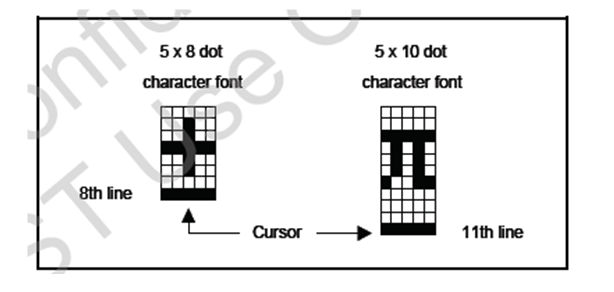

上面這個圖(如圖10)說明的是5×8點陣和5×10點陣字符的字形和光標的位置。先來說5×8點陣，它有8行5列。那么定義這樣一個字符需要8個字節，每個字節的前3個位沒有被使用。例如，定義攝氏溫標的符號{0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00}。

 圖11

上面這個圖(如圖11)說明的是設置CGRAM地址指令。從這個指令的格式中我們可以看出，它共有aaaaaa這6位，一共可以表示64個地址，即64個字節。一個5×8點陣字符共占用8個字節，那么這64個字節一共可以自定義8個字符。也就是說，上面這個圖的6位地址中的DB5DB4DB3用來表示8個自定義的字符，DB2DB1DB0用來表示每個字符的8個字節。這DB5DB4DB3所表示的8個自定義字符(0--7)就是要寫入DDRAM中的字符代碼。我們知道，在CGRAM中只能定義8個自定義字符，也就是只有0—7這8個字符代碼，但在下面的這個表(如圖12)中一共有16個字符代碼(××××0000b--××××1111b)。實際上，如圖所示，它只能表示8個自定義字符 (××××0000b=××××1000b, ××××0001b=××××1001b……依次類推)。也就是說，寫入DDRAM中的字符代碼0和字符代碼8是同一個自定義字符。 5×10點陣每個字符共占用16個字節的空間，所以CGRAM中只能定義4個這樣的自定義字符。

那么如何在CGRAM中自定義字符呢？在上面的介紹中，我們知道有一個設置CGRAM地址指令，同寫DDRAM指令相似，只須設置好某個自定義字符的字模數據，然后按照上面介紹的方法，設置好CGRAM地址，依次寫入這個字模數據即可。我們在后面的例子中再進行說明。

 圖12

四．LCD1602指令

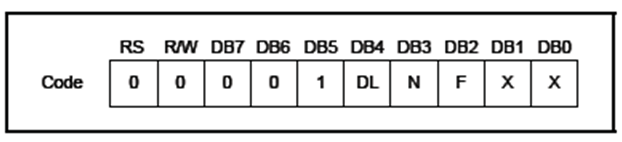

1．工作方式設置指令(如圖13)

 圖13

×：不關心，也就是說這個位是0或1都可以，一般取0。

DL：設置數據接口位數。

DL=1：8位數據接口(D7—D0)。

DL=0：4位數據接口(D7—D4)。

N=0：一行顯示。

N=1：兩行顯示。

F=0：5×8點陣字符。

F=1：5×10點陣字符。

說明：因為是寫指令字，所以RS和RW都是0。LCD1602只能用并行方式驅動，不能用串行方式驅動。而并行方式又可以選擇8位數據接口或4位數據接口。這里我們選擇8位數據接口(D7—D0)。我們的設置是8位數據接口，兩行顯示，5×8點陣，即0b00111000也就是0x38。(注意：NF是10或11的效果是一樣的，都是兩行5×8點陣。因為它不能以兩行5×10點陣方式進行顯示，換句話說，這里用0x38或0x3c是一樣的)。

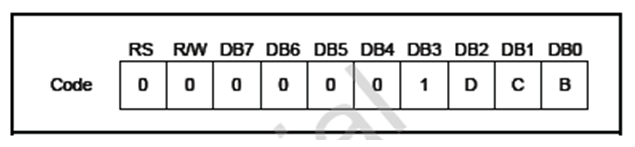

2．顯示開關控制指令(如圖14)

圖14

D=1：顯示開，D=0：顯示關。

C=1：光標顯示，C=0：光標不顯示。

B=1：光標閃爍，B=0：光標不閃爍。

說明：這里的設置是顯示開，不顯示光標，光標不閃爍，設置字為0x0c。

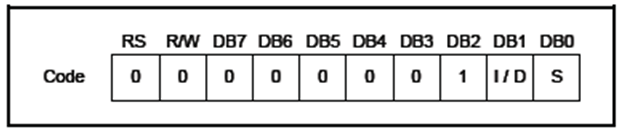

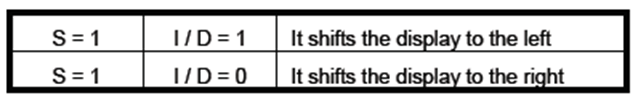

3．進入模式設置指令(如圖15、16)

圖15

I/D=1：寫入新數據后光標右移。

I/D=0：寫入新數據后光標左移。

S=1：顯示移動。

S=0：顯示不移動。

 圖16

說明：這里的設置是0x06。

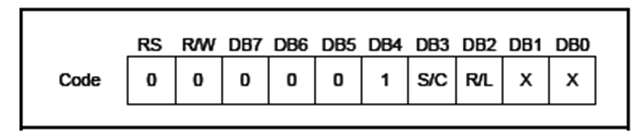

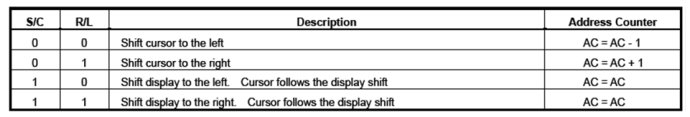

4．光標或顯示移動指令(如圖17、18)

圖17

 圖18

說明：在需要進行整屏移動時，這個指令非常有用，可以實現屏幕的滾動顯示效果。初始化時不使用這個指令。

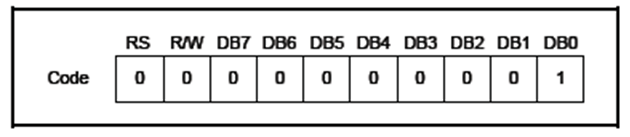

5．清屏指令(如圖19)

圖19

說明：清除屏幕顯示內容。光標返回屏幕左上角。執行這個指令時需要一定時間。

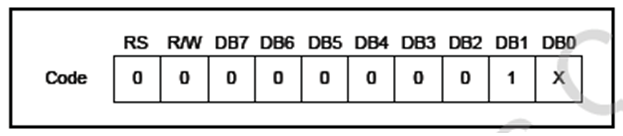

6．光標歸位指令(如圖20)



 圖20

說明：光標返回屏幕左上角，它不改變屏幕顯示內容。

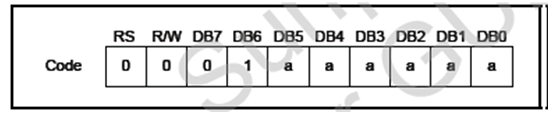

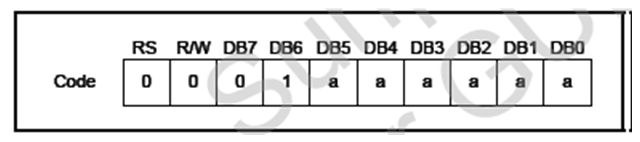

7．設置CGRAM地址指令(如圖21)

圖21

說明：這個指令在上面已經介紹過。用法在后面例子中說明。

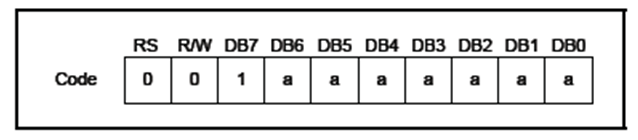

8．設置DDRAM地址指令(如圖22)

圖22

說明：這個指令用于設置DDRAM地址。在對DDRAM進行讀寫之前，首先要設置DDRAM地址，然后才能進行讀寫。前面我們說過，DDRAM就是LCD1602的顯示存儲器。我們要在它上面進行顯示，就要把要顯示的字符寫入DDRAM。同樣，我們想知道DDRAM某個地址上有什么字符，也要先設置DDRAM地址，然后將它讀出到單片機。

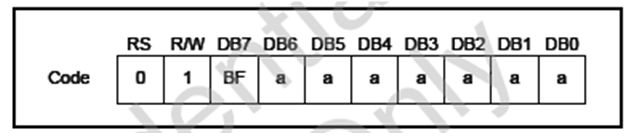

9．讀忙信號和地址計數器AC(如圖23)

圖23

說明：這個指令用來讀取LCD1602狀態。對于單片機來說，LCD1602屬于慢速設備。當單片機向其發送一個指令后，它將去執行這個指令。這時如果單片機再次發送下一條指令，由于LCD1602速度較慢，前一條指令還未執行完畢，它將不接受這新的指令，導致新的指令丟失。因此這條讀忙指令可以用來判斷LCD1602是否忙，能否接收單片機發來的指令。當BF=1，表示LCD1602正忙，不能接受單片機的指令；當BF=0，表示LCD1602空閑，可以接收單片機的指令。RS=0，表示是指令；RW=1，表示是讀取。這條指令還有一個副產品：即可以得到地址記數器AC的值(address counter)。LCD1602維護了一個地址計數器AC，用來記錄下一次讀寫CGRAM或DDRAM的位置。需要強調的是：這條指令我一次也沒有執行成功。很多網友似乎也是這樣。好在我們有另外的辦法，也就是延時。通過查看每條指令的執行時間，再經過一些試驗，可以確定指令的延時。這樣就可以在上一條指令執行完畢后再執行下一條指令了。

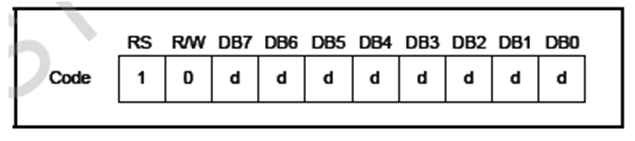

10．寫數據到CGRAM或DDRAM指令(如圖24)

圖24

說明：RS=1，數據；RW=0，寫。指令執行時，要在DB7—DB0上先設置好要寫入的數據，然后執行寫命令。

11．從CGRAM或DDRAM讀數據指令(如圖25)

圖25

說明：RS=1，數據；RW=1，讀。先設置好CGRAM或DDRAM的地址，然后執行讀取命令。數據就被讀入后DB7—DB0。



五．實例

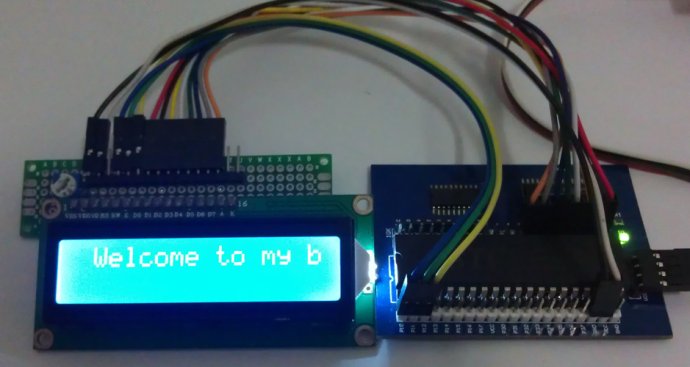

下面我們就以一個實例來結束這篇文章。先介紹一下背景：單片機最小系統(擴充了外部RAM 62256)。采用STC89C52RC，晶振22.1184MHZ。以5×8點陣，16×2行，8位數據端口。首先在第一行顯示“I love MCU!”,第二行顯示“LCD1602 Test!”。延時一段時間，清屏。然后在第一行顯示自定義字符：攝氏溫標標志。第二行顯示圓周率(pai)標志。再延時一段時間，清屏。最后在第一行顯示“Welcome to my blog!”，顯示方式是從屏幕右面移入，左面移出。周而復始(如圖26)。

圖26

//File1



#ifndef __ZHANGTYPE_H__

#define __ZHANGTYPE_H__



#define uint8    unsigned char

#define uint16   unsigned short int

#define uint32   unsigned long int

#define int8     signed char

#define int16    signed short int

#define int32    signed long int

#define uint64   unsigned long long int

#define int64    signed long long int



#endif

//File2



#ifndef __FUN_H__

#define __FUN_H__

#include "ZhangType.h"

#include

void Delay(uint16 time);

#endif

//File3



#include "fun.h"

void Delay(uint16 time)

{

    while(time--);

}

//File4



#ifndef __1602_H__

#define __1602_H__



#include

#include "ZhangType.h"          //變量類型

#include "fun.h"            //常用函數



#define    SETMODE    0x38          //16*2顯示,5*7點陣,8位數據接口

#define DISOPEN   0x0C          //顯示開,不顯示光標,光標不閃爍

#define DISMODE   0x06          //讀寫字符后地址加1,屏顯不移動

#define    SETADDR    0x80          //設置數據地址指針初始值

#define CLEAR 0x01          //清屏,數據指針清零

#define RET       0x02          //回車,數據指針清零

#define PORT  P2            //I/O口



sbit RS = P1^0;

sbit RW = P1^1;

sbit E = P1^2;



void Init1602(void);        //初始化1602

void Write1602_Com(uint8 com);  //寫命令

void Write1602_Dat(uint8 dat);  //寫數據

void CheckBusy(void);           //檢查忙

void Write1602_One_Dat(uint8 X,uint8 Y,uint8 dat);          //寫一個數據

void Write1602_Str(uint8 addr,uint8 length,uint8 *pbuf);    //寫一個數據串

#endif//

//File5



#include "1602.h"



void Write1602_Com(uint8 com)

{

    E=0;

    RS=0;                    //命令

    Delay(50);               //延時

    RW=0;                    //寫

    Delay(50);

    PORT=com;                //端口賦值

    Delay(50);

    E=1;                     //高脈沖

    Delay(50);

    E=0;

}



void Write1602_Dat(uint8 dat)

{

    E=0;

    RS=1;                    //數據

    Delay(50);               //延時

    RW=0;                    //寫

    Delay(50);

    PORT=dat;                //端口賦值

    Delay(50);

    E=1;                     //高脈沖

    Delay(50);

    E=0;

}



void CheckBusy(void)

{

    uint8 temp;

    RS=0;                    //命令

    RW=1;                    //讀

    E=0;

    while(1)

    {

       PORT=0xFF;           //端口為輸入

       E=1;                 //高脈沖

       temp=PORT;

       E=0;

       if ((temp&0x80)==0)      //檢查BF位是否為0

           break;

    }

}



void Init1602(void)

{

    Write1602_Com(SETMODE);     //模式設置

    Delay(500);

    Write1602_Com(DISOPEN);     //顯示設置

    Delay(500);

    Write1602_Com(DISMODE);     //顯示模式

    Delay(500);

    Write1602_Com(CLEAR);       //清屏

    Delay(500);

}



void Write1602_One_Dat(uint8 x,uint8 y,uint8 dat)

{

    x&=0x0f;

    y&=0x01;

    if(y)

       x|=0x40;

    x|=0x80;

    Write1602_Com(x);

    Write1602_Dat(dat);

}



void Write1602_Str(uint8 addr,uint8 length,uint8 *pbuf)

{

    uint8 i;

    Write1602_Com(addr);

    for(i=0;i

    {

       Write1602_Dat(pbuf[i]);

    }

}

//File6

*******************************************************

*名稱:主文件(_main.c)

*功能:測試

*日期:2014/09/09

*******************************************************/

#include "1602.h"

#include "fun.h"

uint8 code hot[8]={                                  //攝氏溫度字模

0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00

};

uint8 code pi[8]={

0x00,0x1f,0x0a,0x0a,0x0a,0x13,0x00,0x00                 //pai

};

uint8 code strMCU[]="I love MCU!";

uint8 code strTest[]="LCD1602 Test!";

uint8 code blog[]="Welcome to my blog!";

uint8 i;

void main()

{

    Init1602();                                      //初始化1602

    //自定義CGRAM

    Write1602_Str(0x40,8,hot);                       //攝氏溫標

    Write1602_Str(0x48,8,pi);                        //pai



    Write1602_Str(0x80,strlen(strMCU),strMCU);           //"I love MCU!"

    Write1602_Str(0x80+0x40,strlen(strTest),strTest);    //"LCD1602 Test!"



    for(i=0;i<50;i++)                             //延時一段時間

       Delay(10000);



    Write1602_Com(CLEAR);                            //指令執行時間較長

    Delay(500);                                      //多加一些延時

    for(i=0;i<16;i++)

       Write1602_Dat(0);



    Write1602_Com(0xc0);         &nnbsp;                //設置DDRAM地址

    for(i=0;i<16;i++)

       Write1602_Dat(1);

    for(i=0;i<50;i++)                             //延時一段時間

       Delay(10000);



    Write1602_Com(CLEAR);                            //指令執行時間較長

    Delay(500);                                      //多加一些延時

    Write1602_Str(0x80+0x10,strlen(blog),blog);          //寫在顯示之外

    while(1)

    {

       Write1602_Com(0x18);                      //左移

       for(i=0;i<20;i++)                         //延時

           Delay(10000);

    }

}

//############################# THE END #############################
