單片機上拉電阻作用

1. 場效應管的漏極開路門電路如下：



圖中上拉電阻作用分析如下：

管子導通或截止可以理解為單片機的軟件時端口置1或0.

(1)如果沒有上拉電阻(10k)，將5V電源直接與場效應管相連。



當管子導通時， 管子等效一電阻，大小為1k左右，因此5v電壓全部加在此等效電阻上，輸出端Vout=5v。

當管子截止時，管子等效電阻很高，可以理解為無窮大，因此5v的電壓也全部加在此等效電阻上，Vout=5v。

在這兩種情況下，輸出都為高電平，沒有低電平。

(2)如果有上拉電阻(10k)，將5v電源通過此上拉電阻與與場效應管相連。



當管子導通時， 管子等效一電阻，大小為1k左右，與上拉電阻串聯，輸出端電壓為加在此等效電阻上的電壓，其大小為Vout = 5v * 管子等效電阻/(上拉電阻+管子等效電阻)=5v * 1/(10+1) = 低電平。

當管子截止時， 管子等效電阻很高，可以理解為無窮大，其與上拉電阻串聯，輸出端電壓為加在此等效電阻上的電壓，其大小為Vout = 5v * 管子等效電阻/(上拉電阻+管子等效電阻)=5v * 無窮大 /(無窮大+1) = 高電平。

由(1)和(2)，可以分析出等效電阻的作用。

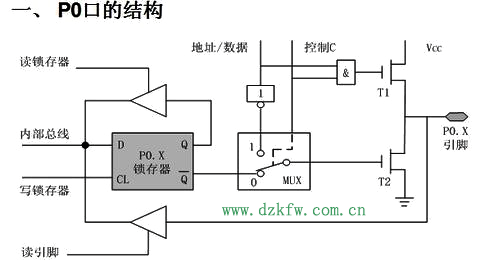

2. 51單片機的P0口電路如下：

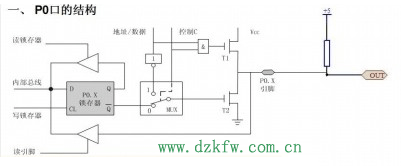

由1中的上拉電阻作用分析可知，需要在51單片機的P0口，加一個上拉電阻，加上后的電路如下：
