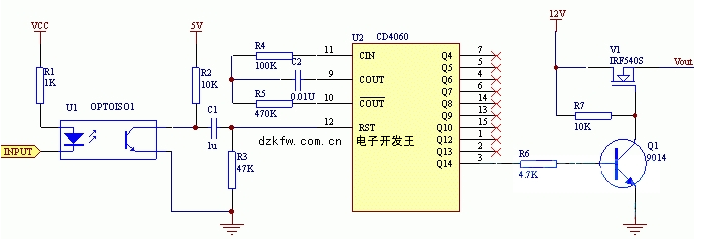

如上圖：電路工作的時候只要定時給CD4060復位脈沖，就能保證Q1處于截至狀態，從而使受控的NMOS管處于導通狀態給處理器電路系統供電。

該電路的優點是定時的時間可以比較長，幾分鐘都沒問題，可以給那些需要較長時間初始化的系統足夠的時間進行初始化工作。脈沖觸發喂狗，上電時通過R2、C1、R3自動給計數器一個復位脈沖，確保Vout有輸出。電路成本也低廉。

該電路的最大缺點是喂狗脈沖要求比較寬。
