AT89C2051電腦機箱風扇智能溫控儀,AT89C2051 Temperature controller

關鍵字：AT89C2051,溫度控制電路，51單片機，溫控電路

    天氣轉涼后，為電腦加裝的排氣、硬盤風扇就無須運轉。如果能根據電腦機箱溫度決定風扇是否旋轉，可降低噪音，減少功耗，電腦機箱風扇智能溫控儀就是為此而設計的。

    一、電路

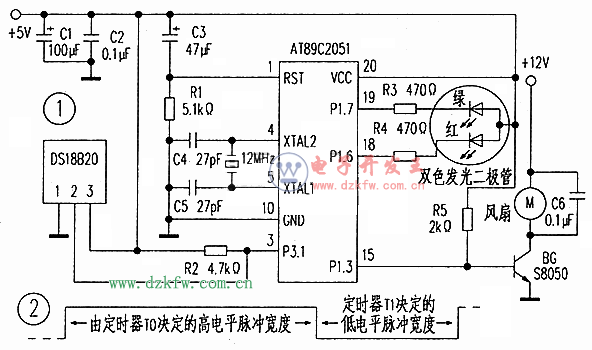

溫控儀電路如圖1所示。DS18B20完成溫度的測量并轉成換數字信號，AT89C2051單片機根據此數字信號對三極管進行控制，進而控制風扇的旋轉與停止。當溫度高于28℃時，三極管完全導通，風扇全速旋轉；當溫度低于8℃時三極管截止，風扇停轉；當機箱溫度在28℃與8℃之間時，單片機采用脈寬調制方式(PWM)為風扇供電，使風扇的平均工作電壓在12v與6v之間，溫度越低，平均工作電壓越小，風扇轉速就越慢。單片機程序以每變化4℃為一個控制間隔(控制點為28℃、24℃、20℃、16℃、12℃、8℃)，溫度降低每越過一個控制點，風扇工作電壓便降低10％，風扇轉速也相應降低10％, AT89C2051單片機沒有脈寬調制發生器．故利用單片機兩個定時器模擬產生可調脈寬波形，可調脈寬波形的高電平時長由定時器0決定，可調脈寬波形的低電平時長由定時器1決定，如圖2所示。如果溫度增加越過一個控制點，程序就會增加定時器0的定時長度，同時縮短定時器1的定時長度，從而使三極管的導通時間延長。風扇轉速增加。

    二、制作

    溫控儀所用的5V、12V電源取自電腦，溫控儀的工作狀態由紅、綠雙色發光二極管指示：單片機采集到的溫度低于8℃時．雙色發光二極管發紅光．高于28℃時發綠光．在8℃與28℃之間時發雙色光(橙色)。雙色發光二極管需選用共陽的(也可用紅、綠兩個獨立發光二極管代替)。整個溫控儀最好裝在塑料小盒內再固定于機箱中。溫度探頭Ds18B20可用三根導線將其延長．置于高溫區附近．雙色發光二極管也用三根導線延長，固定在前面板上。由于三極管工作于開關狀態功耗較低，所以可用中小功率NPN型三極管。AT89C2051的11、14、15、16、17腳輸出控制信號完全相同，故三極管基極可接至其中任意一腳。也可通過增加三極管來增加被控制風扇的個數。溫控儀控制程序用Keil C51寫成，生成的HEX文件為2051wky.hex。制作時，利用燒寫器將HEX文件固化到AT89C2051中．只要電路連接正確，無需調試即可正常工作。
