會員注冊該太陽能光控LED燈電路包括光電轉換儲能，太陽能電池光控開關電路，DC升壓LED驅動電路等幾部分組成。電路如下：

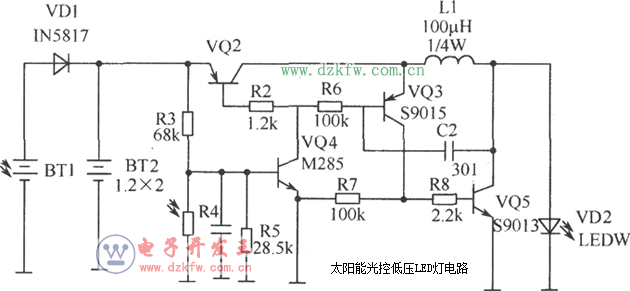

太陽能光控LED燈，太陽能光控低壓LED燈電路
白天，太陽能電池板BT1將光能轉換為電能，經隔離二極管VD1對蓄電池BT2充電。由于有光照，光敏電阻呈低阻，三極管VQ4 基極為低電平而截止。晚上，光敏電阻因無光照呈高阻，VQ4導通，VQ2 基極獲得偏流也導通，由VQ3、VQ5、C2、R6、L1組成的LED驅動電路工作，LED得電發光。
LED驅動電路是一個互補管振蕩電路構成的DC升壓電路，其工作過程為：VQ2導通時電源通過L1、R6、VQ4向C2充電，由于C2兩端電壓不能突變，VQ3 b極為高電平，VQ3不導通，隨著C2的充電其壓降越來越高，VQ3 b極電位越來越低，當?shù)椭罺Q3導通電壓時VQ3導通，VQ5相繼導通，C2通過VQ5 ce結、電源、VQ3 eb結(由于VQ2導通，我們假設其ec結短路，VQ3 e極直接電源正極)放電。當放完電后VQ3截止，VQ5截止，電源再次向C2充電，之后VQ3導通，VQ5導通，C2放電，如此反復，電路形成振蕩，在振蕩過程中，VQ5導通時電源經L1和VQ5 ce結到地，電流經L1儲能，VQ5截止時L1產生感應電動勢，和電源疊加后驅動LED，LED發光。
當白天充電不夠時(如遇上陰雨天等)，BT2可能發生過放電，這樣會損壞電池，為此特加R5構成過放保護：當電池電壓降至2V時，由于R5的分壓使VQ4基極電位不足以使VQ4導通，從而保護電池。增加R5會影響VQ4的導通深度。我們可以選用高放大倍數的晶體管來降低這種影響，這是一個折衷的辦法。
元器件選擇：BT1選用3.8V／80mA太陽能電池板，單晶硅為好，多晶硅次之；BT2選用兩節1.2V／600mA Ni-Cd電池，如需要增大發光度或延長時間，可相應提高太陽能板及電池功率。VQ2、VQ3、VQ5的β在200左右，VQ4需β值大的晶體管。VD1 盡量選管壓低的，如鍺管或肖特基二極管。LED可選用白、藍、綠色超高亮度散光或聚光。當選用紅黃橙等低壓降LED時，電路需重新設定。R3、R5建議選用1%精度電阻；R4用亮阻10kΩ～20kΩ，暗阻1MΩ以上的光敏電阻。其他電阻可選用普通碳膜(1／4)W、(1／8)W電阻。L1用(1／4)W 色電感，直流阻抗要小。其他元器件如圖所示。
