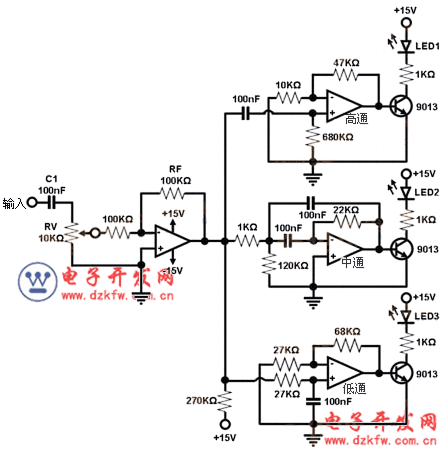

輸入信號被輸送到緩沖階段通過C1。射頻和RV1的值應該選擇這樣的緩沖區能夠驅動三個連接到它的輸出過濾器。低頻，中頻，以及輸入信號的高頻成分，只能通過低通濾波器（底部過濾器），中間濾波器（中部過濾器），高通濾波器（最上面的過濾器），分別使它們彼此分開。
　　在一個過濾器輸出的變化導致其相應的輸出LED的開啟和關閉。實際上，提供連續音頻信號，該電路的輸入會導致LED的光'跳動'。



　　一簡單的聲光轉換器電路圖(如音頻信號來自一個CD播放機揚聲器輸出信號)。該電路由一個緩沖/放大級和3個濾波器電路：一個高通濾波器，中通濾波器和低通濾波器。每個濾波器輸出驅動電路的不同顏色的LED(發光二極管)。從而實現聲光轉換。
