現代家居中，由于條件的限制，衛生間、飯廳或客廳不能采用自然光照明，白天也得開燈。

　　經過實踐制作了一款既能白天用太陽能供電，又能晚上用市電供電的高亮度發光二極管照明系統，很好地解決了這個問題。

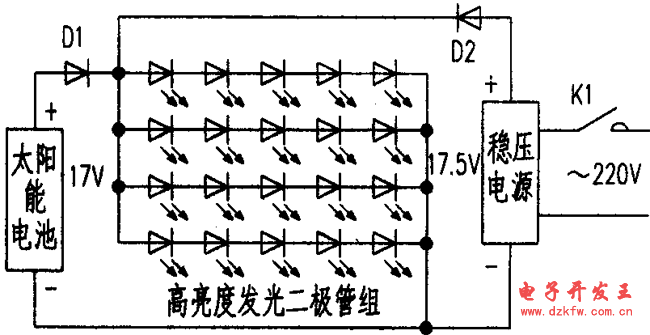

　　在具體制作時，要根據使用功率的大小來選用太陽能電池板的數量及功率，根據所使用的高亮度發光二極管的數量來選用電池板是串聯還是并聯供電。下面以3W、17V一組太陽能電池板和20個高亮度發光二極管為例說明怎樣組成家庭照明系統。圖中太陽能電池板3W、17V，可將其置于能見到陽光的窗戶或陽臺處。將高亮度發光二極管每五個一串后然后再并聯連接。

　　這是因?yàn)榘l(fā)光二極管的工作電壓為3.2～3.5V（額定電流為20mA）。圖中Kl為交流開關，穩壓電源為17.5V交流穩壓電源。D1、D2為隔離二極管。

　　白天太陽能電池供電使發光二極管點亮。晚上合上Kl使發光二極管點亮。
