電蚊拍相信很多朋友都用過，電蚊拍對蚊子、蒼蠅這些小蟲子而言絕對是噩夢。

下面慢鏡頭來看看蒼蠅遭遇電蚊拍時的經過吧

蚊子、蒼蠅等遭遇電蚊拍時可能先是隨著電火花觸電身亡


也有可能隨著電擊身體便四分五裂相當慘烈
當然，電蚊拍對蚊子這種小蟲子傷害是挺大的

電蚊拍的電擊對我們人類這種龐然大物來說

是不會造成致命傷害的因為電蚊拍雖然輸出電壓高，

但是電流小

所以對我們來說不會造成致命傷害

不過被電到估計也是挺酸爽的

我是要成為電蚊拍王子的男人！

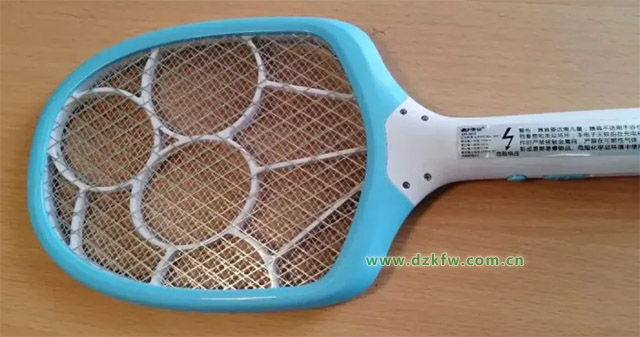

下面我們拆一個電蚊拍來看看

看看里面有什么電路

又是怎么實現將低壓電轉換成高壓電的

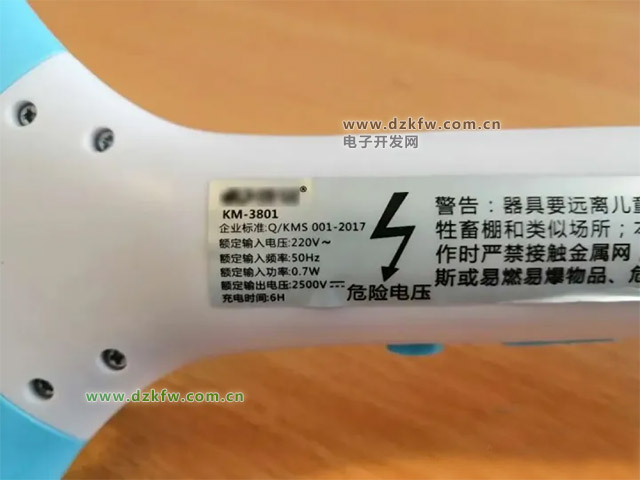

我們先來看看這個電蚊拍的銘牌


這是一種可充電式的電蚊拍

輸出電壓為2500V的直流電

還有電蚊拍是不能在易燃易爆環境中使用的

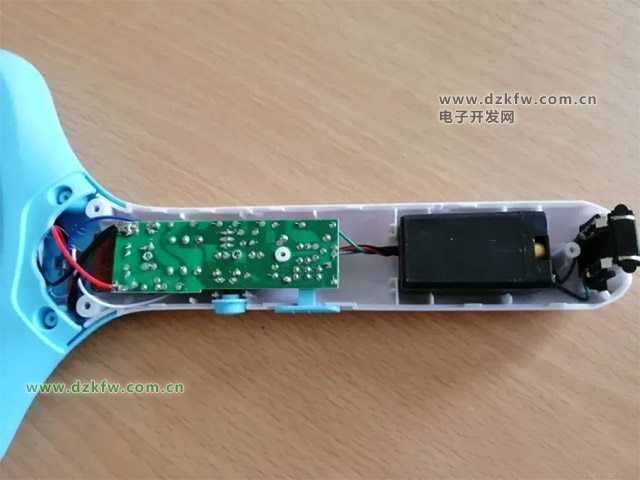

拆開外殼后

我們可以看到里面是這樣的

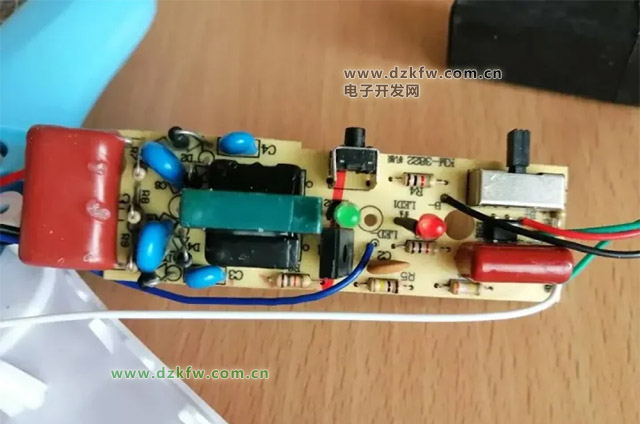

高壓部分電路外面裹了一層貌似是蠟的東西

蠟是用來做絕緣的

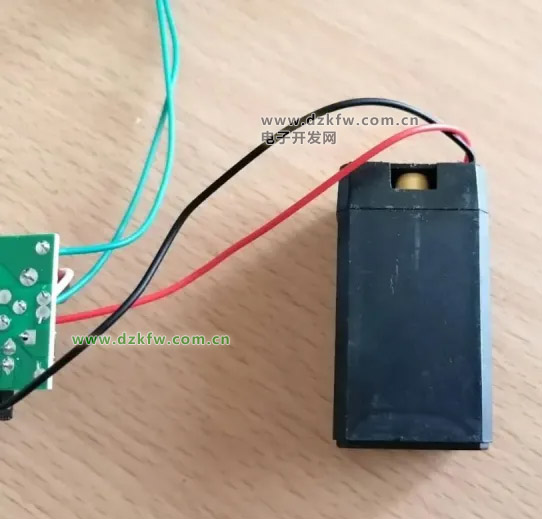

電蚊拍的電池使用的是這種鉛酸蓄電池

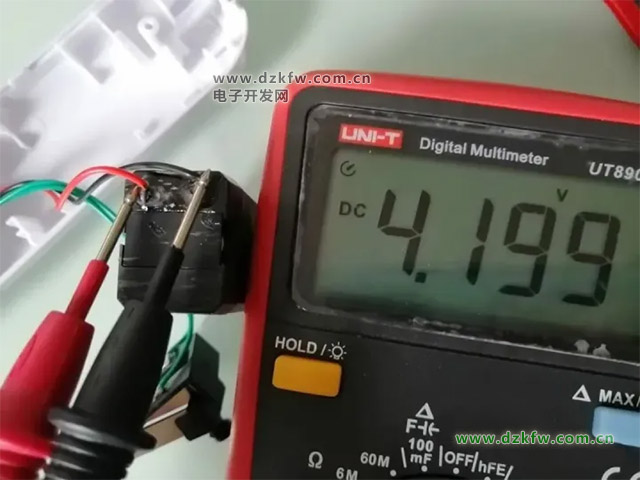

萬用表測量了一下電壓

蓄電池滿電狀態下是4.1V左右

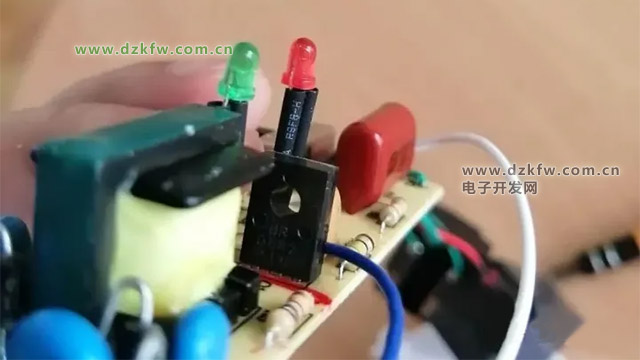

三極管使用的是D882

電蚊拍的電路比較簡單

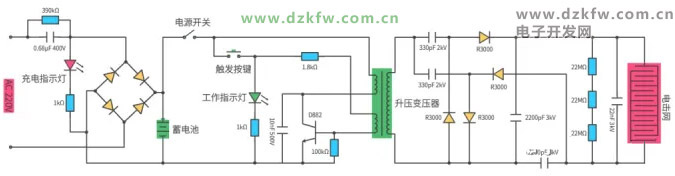

將上圖電蚊拍的原理圖畫出來是這樣的


▲ 充電式電蚊拍電路原理圖

下面我們來分析一下這個原理圖研究一下這些電路的工作原理


電阻R1和電容C1組成阻容降壓電路

電阻R1是泄放電阻

斷電時可以用來釋放電容上殘余的電量

電容在一定頻率的交流電下會產生一定容抗

阻容降壓電路是利用容抗來對電路進行限流和分壓

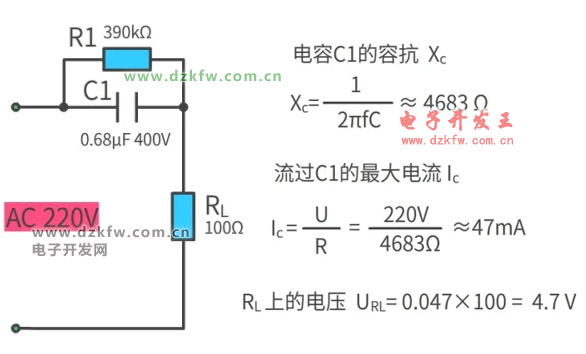

如下圖所示電路假如負載的電阻RL=100Ω


所以，經過一陣猛如虎的操作后

負載上得到的電壓就是低電壓了

需要說明一下

負載上的電壓降是跟負載本身的電阻大小是相關的

如果RL是200Ω，則負載上的電壓就是9.4V了

需要注意的是阻容降壓電路不適合動態負載

也不適合容性和感性負載

橋式整流電路可以將交流電轉換成直流電

橋式整流在以前的推文有分享過

想了解的朋友，請戳

整流之后可提供給蓄電池進行充電

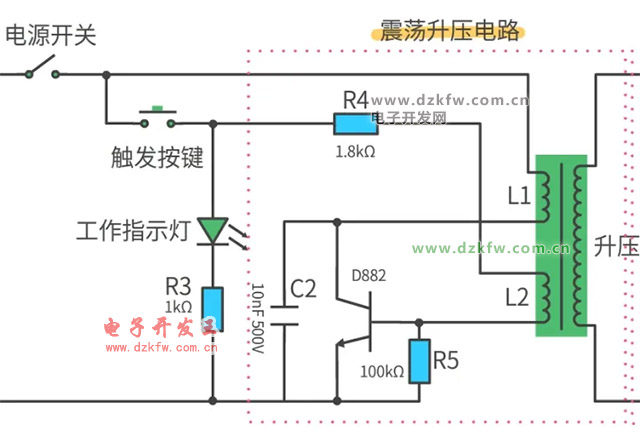

再下來就是震蕩升壓電路


當電源開關閉合

按下觸發按鍵

電流經過R4和L2給三極管提供偏置電壓

三極管導通，CE兩極就相當于開關的閉合

電流從L1流向地，L1通電時會產生電磁感應現象

從而使變壓器次級產生感應電動勢

也會影響到L2的電流使三極管截止三極管截止后L1就沒有電流

三極管的基極偏置電壓會重現像這樣導通——截止一直循環就實現了升壓變壓器次級的輸出的電壓高達幾百伏

升壓后的電壓還是太小還需要進行升壓

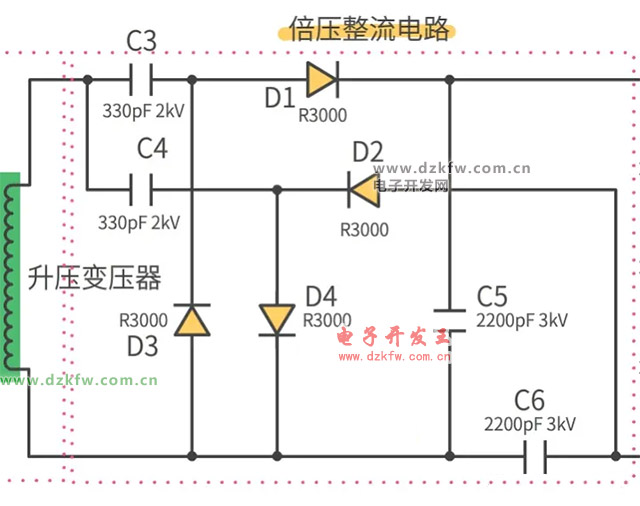

就用到下面的倍壓整流電路了


倍壓整流電路通常用于要產生高電壓低電流的環境

倍壓整流是利用二極管的整流和導引作用

將電壓分別貯存到各自的電容上

然后把它們按極性相加的原理串接起來

輸出高于輸入電壓的高壓來

經過倍壓整流可以將電路的電壓進行倍數增長

總之，又是一陣猛如虎的操作從而得到2500V左右的高電壓


R6、R7、R8三個電阻組成高壓泄放電路

當電源開關斷開后能及時釋放前面高壓電路產生的殘余高壓電

整個電蚊拍的工作原理大概就是這樣了

也不知道電蚊拍電到的感覺是怎樣

有被電過的朋友，歡迎留言分享一下哦
