在電機主電路中有一個熱繼電器（過載保護），當電機過載時，熱繼電器動作，常閉觸點切斷控制電路，常開觸點閉合接通指示燈，過載排除后，熱繼電器的觸點有兩種復位方式使電路重新開始工作：手動復位——需要按下復位按鈕；自動復位——過載去除，等一會兒，它冷卻后自動恢復正常。若

處在手動復位位置，找到熱繼電器后，按下上面的紅色手柄，能聽到“啪”的一聲即可。

簡單的電機過載保護電路

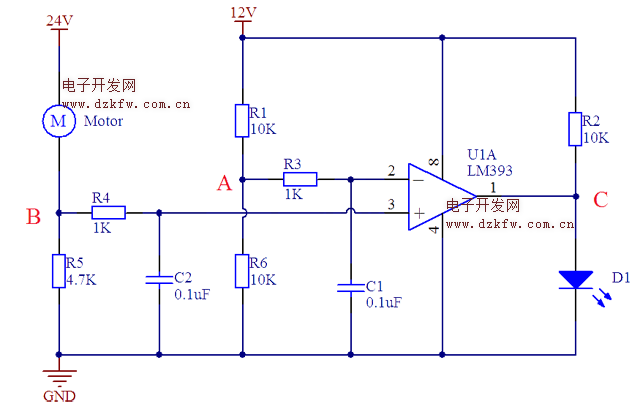

電路圖：

電路功能介紹：

本例電路可實現當電機過載時，比較器輸出一個高電平信號，點亮過載指示燈。但是電路的保護環節省略，可以用繼電器來實現。在電子懶人公眾號有很多這樣的基礎電路，可以借鑒其中繼電器的用法來完善這個電路。

整個電路工作過程：

整個電路比較簡單，有點類似前面的欠壓保護電路。

首先，我們要知道電機過載與正常工作時的不同點：電流。

當電機出現過載時，電路中流過的電流要高于正常工作時的電流。根據這個現象，我們用比較器設定一個閥值，使電機正常時，比較器不發出過載信號；當電機過載，超過這個閥值時，比較器輸出過載信號。

本例電路中，電阻R1和R6形成一個分壓基準電路，就是我們設定的閥值電壓，連接到比較器的反相輸入端。

比較器的同相輸入端是一個簡單的電流轉換電壓的電路，通過R5上的電壓來檢測流過電機的電流。

其中R4，C2和R3，C1是兩個簡單的RC濾波電路。

電機正常工作時，B點電壓要小于A點電壓，比較器輸出低電平，過載指示燈D1處于熄滅狀態。

當電機出現過載時，流過R5的電流要變大，R5上的壓降增大，B點電壓上升，大于A點電壓時，比較器輸出高電平，過載指示燈被點亮。

其中LM393比較器為OC門輸出，所以需要增加外部上拉電阻，其中R2就是。同時也是D1的限流電阻。
