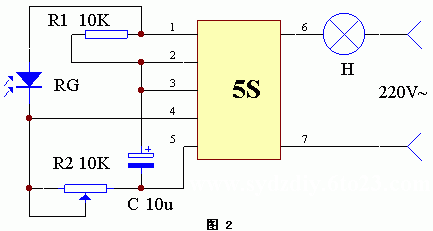

光控路燈電路圖

　　RG是光電器件，如光電二極管、光電三極管、光敏電阻等。當白天有光照在RG上時，RG的內阻較小，R2壓降較大，使5S模塊的④腳呈高電平，模塊內部的電路關斷，照明燈H不亮。而夜晚來臨，無光照射在RG上，RG的內阻增至很大，R2上的壓降很小，5S模塊的④腳事低電平，使模塊的內部電路導通，照明燈H點亮。調節R2可以控制H點亮的靈敏度。安裝時，RG應放在H不能直接照射而只能接受自然光的地方。

點擊查看:555芯片與SSR固態繼電器組成的模塊電路(簡稱5S模塊)
