一、電路原理

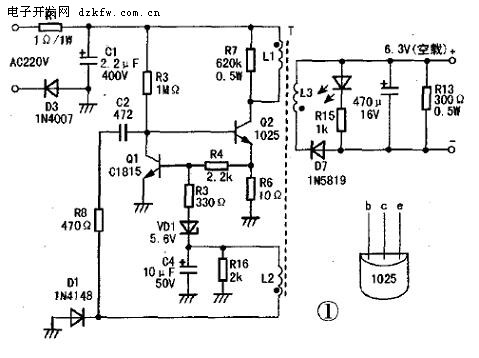

    在早期的手機通用充電器電路設計時，由于考慮到鋰電池與鎳氫電池充電特點的不同(鋰電池充電電壓為4.2V-4.4V，鎳氫電池充電電壓為4.3V-4.5V，且在給鎳氫電池充電前，應先放電，以防止出現記憶效應)因此充電器電路比較復雜，一般由開關電源、基準電壓、充電控制、放電控制和充電指示等電路組成，且基準電壓、充電指示及充、放電控制電路多由運算放大器控制。近年來，由于絕大多數手機采用鋰電池，加之出于制造成本考慮，通用型手機充電器的電路已非常簡單，實為一簡單的自激式開關電源電路。圖1為一款諾基亞手機通用充電器實繪電路。
    AC220V電壓經D3半波整流、C1濾波后得到約+300V電壓，一路經開關變壓器T初級繞組L1加到開關管Q2 c極，另一路經啟動電阻R3加到Q2 b極，Q2進入微導通狀態，L1中產生上正下負的感應電動勢，則L2中產生上負下正的感應電動勢。L2中的感應電動勢經R8、C2正反饋至Q2 b極，Q2迅速進入飽和狀態。在Q2飽和期間，由于L1中電流近似線性增加，則L2中產生穩定的感應電動勢。此電動勢經R8、R6、Q2的b-e結給C2充電，隨著C2的充電，Q2 b極電壓逐漸下降，當下降至某值時，Q2退出飽和狀態，流過L1中的電流減小，L1、L2中感應電動勢極性反轉，在R8、C2的正反饋?zhàn)饔孟拢琎2迅速由飽和狀態退至截止?fàn)顟B(tài)。這時，+300V 電壓經R3、R8、L2、R16對C2反向充電，C2右端電位逐漸上升，當升至一定值時，在R3的作用下，Q2再次導通，重復上述過程，如此周而復始，形成自激振蕩。在Q2導通期間，L3中的感應電動勢極性為上負下正，D7截止；在Q2截止期間，L3中的感應電動勢極性為上正下負，D7導通，向外供電。

    圖1中，VD1、Q1等元件組成穩壓電壓。若輸出電壓過高，則L2繞組的感應電壓也將升高，D1整流、C4濾波所得電壓升高。由于VD1兩端始終保持5.6V的穩壓值，則Q1 b極電壓升高，Q1導通程序加深，即對Q2 b極電流的分流作用增強，Q2提前截止，輸出電壓下降 若輸出電壓降低，其穩壓控制過程與上述相反。
    另外，R6、R4、Q1組成過流保護電路。若流過Q2的電流過大時，R6上的壓降增加，Q1導通，Q2截止，以防止Q2過流損壞。

二、常見故障檢修
    在該類充電器中，初級電路故障率較高，其常見故障現象為：次級無輸出，R1燒焦。
    從實修情況看，R1燒焦、開路常系Q2擊穿所致，并伴有R6開路損壞。Q2擊穿的主要原因是該類充電器散熱空間較小且密閉，加之充電器長時間工作，Q2溫度過高而熱擊穿。因此，建議在該充電器外殼上開幾個孔，以利散熱，并將Q2換為E13003(400V/1.5A/40W )，以增強電路的可靠性。
    另外，L1繞組局部短路(正常時，L1繞組的直流電阻為5.5Ω～6Ω)、R7開路也會導致Q2損壞。
    若更換Q2后，雖次級輸出正常，但Q2發熱嚴重.這時可適當增大或減小R8的阻值，以調節反饋量，使Q2工作正常，若R1、Q2、R6等元件正常，但次級無輸出，其常見原因?yàn)镽3開路。
    正常工作時，C4兩端電壓約為6.2v，Q1、Q2的實測值見表1。
